文本符号¶

文本符号样式矢量特征的标签。标签可以由文本字符串和/或图形组成。

句法¶

文本符号的完整语法是：

symbolizers:
- text:
    fill-color: <color>
    fill-opacity: <expression>
    fill-graphic:
      <graphic_options>
    stroke-graphic:
      <graphic_options>
    stroke-graphic-fill:
      <graphic_options>
    label: <expression>
    font-family: <expression>
    font-size: <expression>
    font-style: <expression>
    font-weight: <expression>
    placement: <point|line>
    offset: <expression>
    anchor: <tuple>
    displacement: <tuple>
    rotation: <expression>
    priority: <expression>
    halo:
      radius: <expression>
      fill-color: <color>
      fill-opacity: <expression>
      fill-graphic:
        <graphic_options>
    graphic:
      symbols:
        <graphic_options>
      size: <expression>
      opacity: <expression>
      rotation: <expression>
    geometry: <expression>
    uom: <text>
    x-composite-base: <boolean>
    x-composite: <text>
    x-allowOverruns: <boolean>
    x-autoWrap: <expression>
    x-conflictResolution: <boolean>
    x-followLine: <boolean>
    x-forceLeftToRight: <boolean>
    x-goodnessOfFit: <expression>
    x-graphic-margin: <expression>
    x-graphic-resize: <none|proportional|stretch>
    x-group: <boolean>
    x-labelAllGroup: <boolean>
    x-repeat: <expression>
    x-maxAngleDelta: <expression>
    x-maxDisplacement: <expression>
    x-minGroupDistance: <expression>
    x-partials: <boolean>
    x-polygonAlign: <boolean>
    x-spaceAround: <expression>
    x-underlineText: <boolean>
    x-strikethroughText: <boolean>
    x-charSpacing: <expression>
    x-wordSpacing: <expression>
    x-inclusion: <text>

在哪里？

财产	必修的？	描述	默认值
`fill-color`	不	标签内部的颜色。	`'#808080'` （灰色）
`fill-opacity`	不	标签文本填充不透明度。有效值是介于 `0` （完全透明）和 `1` （完全不透明）。	`1`
`fill-graphic`	不	用于填充文本标签的设计。可以是由公共形状组成的标记，也可以是指向图形的URL。这个 `<graphic_options>` 应该包含一个包含 `symbols:` 然后是 `external:` 或 `mark:` ，具有适当的参数，如点符号部分。	没有
`stroke-graphic`	不	沿标签文本周围的笔画使用的设计或图案。输出将始终是线性重复模式，因此不与 `stroke-width` .可以是由公共形状组成的标记，也可以是指向图形的URL。这个 `<graphic_options>` 应该包含一个包含 `symbols:` 然后是 `external:` 或 `mark:` ，具有适当的参数。不能与一起使用 `stroke-graphic-fill` .	不适用
`stroke-graphic-fill`	不	用于填充标签文本周围的笔画的设计或图案。要填充的区域直接与 `stroke-width` .可以是由公共形状组成的标记，也可以是指向图形的URL。这个 `<graphic_options>` 应该包含一个包含 `symbols:` 然后是 `external:` 或 `mark:` ，具有适当的参数，如点符号第节。不能与一起使用 `stroke-graphic` .	不适用

财产	必修的？	描述	默认值
`label`	是的	要显示的文本。通常取自属性，但任何构造字符串的有效表达式都可以。	不适用
`font-family`	不	用于标签的字体类型。选项取决于系统；可通过GeoServer服务器状态页找到可用字体的完整列表。	`serif`
`font-size`	不	字体大小。	`10`
`font-style`	不	字体的样式。选项包括 `normal` ， `italic` 和 `oblique` .	`normal`
`font-weight`	不	字体的粗细。选项包括 `normal` 和 `bold` .	`normal`
`placement`	不	确定是否从 `point` 或A `line` .	`point`
`offset`	不	相对于特征位置移动绘制标签的值（像素）。正值将沿标签顶部的方向移动标签，负值将沿标签底部的方向移动标签。仅在以下情况下有效 `type` 设置为 `line` .	`0`
`anchor`	不	指定符号相对于特征位置的中心（直线和多边形的质心）。值是一个 `[x,y]` 具有从0到1的十进制值的元组，具有 `[0,0]` 表示符号锚定在标签的左下角，以及 `[1,1]` 指固定在标签右上角。	`[0,0]`
`displacement`	不	指定相对于特征移动标签的距离（像素）。值是一个 `[x,y]` 以像素表示的值的元组，因此 [10,5] 将标签向右移动10个像素，向上移动5个像素。仅在以下情况下有效 `type` 设置为 `point` .	`[0,0]`
`rotation`	不	标签的值（度）或旋转。较大的值会增加逆时针旋转。值 `180` 将使标签颠倒。仅在以下情况下有效 `type` 设置为 `point` .	`0`
`priority`	不	在冲突解决期间选择要显示的标签时使用的优先级。优先级值越高，优先级值越低。	1000
`halo`	不	在标签周围创建阴影区域，以便于识别。	没有光环
`radius`	不	光晕的大小（像素）	`1`
`fill-color`	不	光环的颜色	`'#808080'`
`fill-opacity`	不	指定光晕的透明度级别。价值 `0` 意味着完全透明，而 `1` 意思是完全不透明。	`1`

除了标签之外，以下属性还允许显示图形。这在绘制“护盾”（图形顶部的文本）时使用，例如在道路标志中。

财产	必修的？	描述	默认值
`graphic`	不	指定是否为标签绘制图形。	不适用（无图形）
`symbols`	不	图形的细节。由一个 `external:` 或 `mark:` 第节中详细说明的适当参数点符号部分。	不适用
`size`	不	以像素为单位的图形大小。如果纵横比不是1:1（平方），则适用于高度仅限于图形，宽度按比例缩放。	`16`
`opacity`	不	指定图形的透明度级别。价值 `0` 意味着完全透明，而 `1` 意思是完全不透明。	`1`
`rotation`	不	图形的值（度）或旋转。较大的值会增加逆时针旋转。值 `180` 将使图形颠倒。	`0`

财产	必修的？	描述	默认值
`geometry`	不	指定要用作几何的属性(请参见 SLD中的几何变换 )	找到第一个几何属性（通常命名为 `geom` 或 `the_geom` ）
`uom`	不	用于宽度计算的测量单位(请参见以地面单位指定符号大小 )	象素

以下属性等同于SLD“供应商选项”。

财产	必修的？	描述	默认值
`x-allowOverruns`	不	允许行上的标签稍微超出行的开头或结尾。	`true`
`x-autoWrap`	不	标签将在多行上换行的像素数。不能与一起使用 `x-followLine` .	0
`x-conflictResolution`	不	启用冲突解决，这意味着不允许两个标签重叠。如果没有冲突解决，符号可以与其他标签重叠。	`true`
`x-followLine`	不	在线性几何图形上，标签将跟随当前线条的形状，而不是在切线处绘制。将覆盖	`false`
`x-forceLeftToRight`	不	将标签强制为可读方向，否则将遵循线条方向，可能会使标签看起来颠倒。使用符号字体沿直线添加方向标记时，此设置很有用。	`false`
`x-goodnessOfFit`	不	标签的百分比（以0-1之间的小数表示），必须适合几何图形以允许绘制标签。仅适用于多边形功能。	0.5
`x-graphic-margin`	不	拉伸图形和文本之间的像素数。仅适用于以下情况 `x-graphic-resize` 设置为 `stretch` 或 `proportional` .	0
`x-graphic-resize`	不	允许拉伸标签下的图形以适合标签大小。选项包括 `none` ， `stretch` 或 `proportional` .与一起使用 `x-graphic-margin` …	`none`
`x-group`	不	具有相同标签的几何图形将被视为要标记的单个实体。用于控制重复的标签。	`false`
`x-labelAllGroup`	不	与一起使用 `x-group` . 什么时候？ `true` 组中的所有项都已标记。什么时候？ `false` ，仅标记组中最大的几何图形。仅对行有效。	`false`
`x-repeat`	不	在组上绘制的标签之间所需的距离（像素）。如果为零，则只绘制一个标签。与一起使用 `x-group` .仅对行有效。	0
`x-maxAngleDelta`	不	弯曲标签中两个字符之间的最大允许角度（度）。与一起使用 `x-followLine` .值高于 `30` 可能导致标签失去可读性。	22.5
`x-maxDisplacement`	不	距离（以像素为单位）标签可以从其自然位置移动，以消除与其他标签的冲突。	0
`x-minGroupDistance`	不	同一标签组中两个标签之间的最小距离（像素）。与一起使用 `displacement` 或 `repeat` 避免两个标签太靠近	无最小距离
`x-partials`	不	将显示部分标签（在显示区域的边框上截断）。	`false`
`x-polygonAlign`	不	替代手动旋转以自动对齐标签旋转。仅对多边形有效。	`false`
`x-spaceAround`	不	两个标签之间的最小距离（像素）。负值指定两个标签之间的最大重叠。	0
`x-underlineText`	不	指示渲染器为标签加下划线。	`false`
`x-strikethroughText`	不	指示渲染器删除标签。	`false`
`x-charSpacing`	不	选项控制字符之间的空间量，正值增加字符，负值缩小字符（并最终使字符重叠）。该值以像素为单位指定。	0
`x-wordSpacing`	不	选项控制单词之间的空格量，对于该选项，只接受正值（或零）。该值以像素为单位指定。	0

的其他“供应商选项”属性色彩合成与混色：

财产	必修的？	描述	默认值
`x-composite`	不	允许符号之间的alpha合成和颜色混合选项。	不适用
`x-composite-base`	不	允许渲染引擎使用符号映射来定义“基本”缓冲区，以便随后使用 `x-composite` . 请参见 Feature Styles 了解更多详细信息。	`false`

实例¶

基本标签¶

文本符号用于在对象上绘制标签。标签文本通常链接到层的某些属性。字体选项在 font-family ， font-size ， font-style 和 font-weight 属性。下面的示例使用 name 层的属性，使用大小为12的sansserif字体、灰色、粗体和斜体：

feature-styles:
- name: name
  rules:
  - title: fill-graphic
    symbolizers:
    - text:
        label: ${name}
        fill-color: '#555555'
        font-family: SansSerif
        font-size: 12
        font-style: italic
        font-weight: bold

../../../../_images/text_basic.png — 基本标签¶

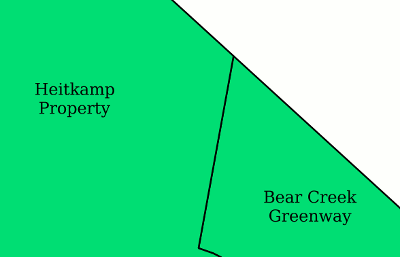

带包装的标签¶

包装长标签可以提高它们在地图上的适合程度。这可以通过使用 x-autoWrap 属性。此示例包装长度超过70像素的线条：

feature-styles:
- name: name
  rules:
  - symbolizers:
    - polygon:
        stroke-width: 1
        fill-color: '#00DD77'
    - text:
        label: ${name}
        font-size: 12
        x-autoWrap: 70
        x-maxDisplacement: 100
        anchor: [0.5,-1]

../../../../_images/text_wrap.png — 带包装的标签¶

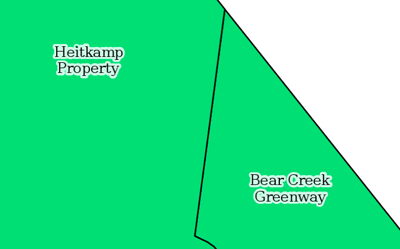

带光环的标签¶

即使在具有各种背景特征的复杂地图上，带有光环的周围标签也能使它们可见。这可以通过使用 halo 财产家族。此示例将标签包围在半径为2:的部分透明白色光晕中：

feature-styles:
- name: name
  rules:
  - symbolizers:
    - polygon:
        stroke-width: 1
        fill-color: '#00DD77'
    - text:
        label: ${name}
        font-size: 12
        x-autoWrap: 70
        x-maxDisplacement: 100
        halo:
           radius: 2
           fill-color: '#FFFFFF'
           fill-opacity: 0.8
        anchor: [0.5,-1]

../../../../_images/text_halo.png — 带光环的标签¶

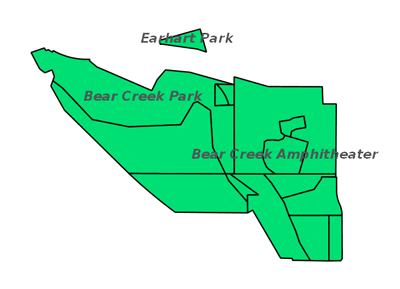

分组标签¶

可以使用分组和其他属性更好地控制标签的放置位置。这个 x-group 选项将具有相同文本的所有标签组合为一个标签。这对于只显示一条街道的单个标签很有用，而不是在街道的每个街区都有一个标签。这个 x-goodnesOfFit 选项确定是否根据标签与可用空间的匹配程度绘制标签。这个 x-maxDisplacement 选项确定可以移动标签以避免重叠的最大距离。

以下示例使用 x-group 确保每个特征只绘制一个标签，并设置 x-goodnesOfFit 归零，以便即使标签不合适也可以绘制：

feature-styles:
- name: name
  rules:
  - title: fill-graphic
    symbolizers:
    - text:
        label: ${name}
        fill-color: '#555555'
        font-family: SansSerif
        font-size: 12
        font-style: italic
        font-weight: bold
        x-group: true
        x-goodnessOfFit: 0.0
        x-maxDisplacement: 400

../../../../_images/text_group.png — 分组标签¶

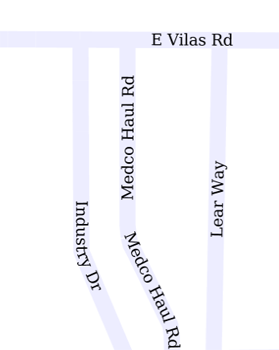

行后的标签¶

为了使标签跟随一条线（而不是与一条线相切），请 x-followLine 可以设置选项。其他属性可以与此结合使用，以获得最佳的视觉效果。以下示例的街道名称沿着街道线，最大角度为90度，每150像素重复一次：

feature-styles:
- rules:
  - symbolizers:
    - line:
        stroke-color: '#EDEDFF'
        stroke-width: 10
    - text:
        label: name
        x-followLine: true
        x-maxAngleDelta: 90
        x-maxDisplacement: 400
        x-repeat: 150

../../../../_images/text_follow.png — 行后的标签¶

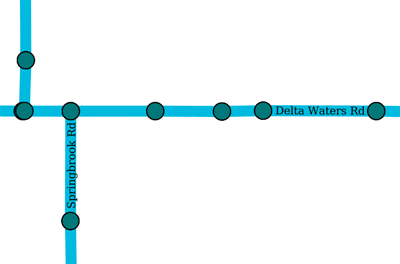

标签避免障碍¶

这个 x-labelObstacle 选项用于将不同的符号标记为标签应避免的障碍。此示例在线条几何图形上绘制标签和点，并使用点符号将线条顶点绘制为点。将这些点视为需要避免的障碍：

feature-styles:
- rules:
  - symbolizers:
      - line:
          stroke-color: '#00BBDD'
          stroke-width: 10
- rules:
  - symbolizers:
      - point:
          geometry: ${vertices(the_geom)}
          x-labelObstacle: true
          symbols:
          - mark:
              shape: circle
              stroke-color: '#000000'
              fill-color: '#007777'
      - text:
          label: ${streetname}
          x-maxDisplacement: 400
          x-followLine: true

../../../../_images/text_labelobstacle.png — 标签避免障碍¶

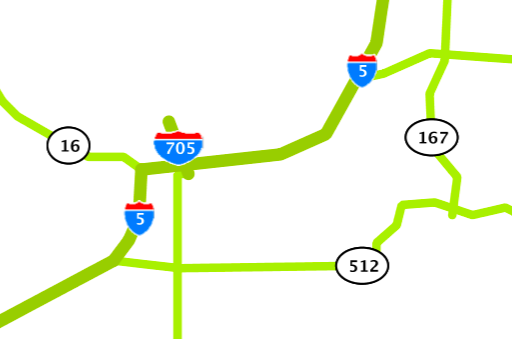

路障¶

这个 graphic 选项用于在标签后面显示符号。这项功能的一个常见用途是在道路编号后面显示“公路护盾”。此示例使用圆 shape 绘制状态屏蔽，以及 external 图像绘制州际防护罩，然后在顶部绘制道路名称。这个 x-graphic-resize 和 x-graphic-margin 选项用于调整图形大小以适应标签文本：

feature-styles:
- name: state
  rules:
  - filter: ${level ilike 'State'}
    symbolizers:
    - line:
        stroke-color: '#AAEE00'
        stroke-width: 4
        stroke-linecap: round
    - text:
        label: ${name}
        anchor: [0.5, 0.5]
        fill-color: black
        font-family: SansSerif
        font-weight: bold
        font-size: 8
        x-graphic-resize: stretch
        x-graphic-margin: 6
        graphic:
          symbols:
          - mark:
              shape: circle
              fill-color: white
              stroke-color: black
- name: interstate
  rules:
  - filter: ${level ilike 'Interstate'}
    symbolizers:
    - line:
        stroke-color: '#99CC00'
        stroke-width: 6
        stroke-linecap: round
    - text:
        label: ${name}
        anchor: [0.5, 0.5]
        fill-color: white
        font-family: SansSerif
        font-weight: bold
        font-size: 8
        x-graphic-resize: stretch
        x-graphic-margin: 6
        graphic:
          symbols:
          - external:
              url: interstate.png
              format: image/png

../../../../_images/text_roadshields.png — 路障¶
