地理服务器中的图形符号¶

标准符号¶

SLD规范要求支持以下符号：

形状符号¶

形状符号集添加了不属于基本符号集的额外符号。

1. 要启用，请确保WMS设置 :guilabel:Mark Factory Precedence` `有  ``ShapeMarkFactory 被选中了。

2. 形状符号的前缀为 shape://

   Name	Description
   shape://vertline	垂直线（适用于舱口填充或制作铁路符号）
   shape://horline	水平线（适用于填充图案填充）
   shape://slash	像“斜线”键盘符号一样向前倾斜的斜线（适用于斜线图案填充）
   shape://backslash	等同于 shape://slash 但方向相反
   shape://dot	一个很小的圆圈，周围有空间
   shape://plus	A+符号，周围无空格（适用于交叉填充）
   shape://times	“X”符号，周围无空格（适用于交叉填充）
   shape://oarrow	一个开放箭头符号（无边三角形，适用于在线条末端放置箭头）
   shape://carrow	闭合箭头符号（闭合三角形，适用于在线条末端放置箭头）

天气符号¶

天气符号的前缀是 extshape:// SLD中的协议：

1. 要启用，请确保WMS设置 :guilabel:Mark Factory Precedence` `有  ``MeteoMarkFactory 被选中了。

2. 这些符号是：

   Name	Description	Produces
   extshape://triangle	冷锋
   extshape://emicircle	暖锋
   extshape://triangleemicircle	静止前

3. 你可以使用 extshape:// 对于一些附加的内置形状：

   extshape://narrow	北箭头
   extshape://sarrow	南箭头

更复杂的符号(如风刺)可以使用 windbarbs:// 前缀。

1. 要启用，请确保WMS设置 :guilabel:Mark Factory Precedence` `有  ``WindBarbsmFactory 被选中了。

2. 这里有一些例子：

   Name	Description
   windbarbs://default(15)[kts]	15 风力强度 [[节]] 计量单位
   windbarbs://default(9)[m/s]?hemisphere=s	9 风力强度 [[m/s]] 南半球的计量单位

自定义WKT形状¶

可使用您自己的几何来定义自定义形状，以启用使用WMS设置 :guilabel:Mark Factory Precedence` `选择  ``WKTMarkFactory 。

几何图形使用与CQL_FILTER相同的熟知文本格式定义。

<LineSymbolizer>
  <Stroke>
    <GraphicStroke>
      <Graphic>
        <Mark>
          <WellKnownName>wkt://MULTILINESTRING((-0.25 -0.25, -0.125 -0.25), (0.125 -0.25, 0.25 -0.25), (-0.25 0.25, -0.125 0.25), (0.125 0.25, 0.25 0.25))</WellKnownName>
          <Fill>
            <CssParameter name="fill">#0000ff</CssParameter>
          </Fill>
          <Stroke>
            <CssParameter name="stroke">#0000ff</CssParameter>
            <CssParameter name="stroke-width">1</CssParameter>
          </Stroke>
        </Mark>
        <Size>6</Size>
      </Graphic>
    </GraphicStroke>
  </Stroke>
</LineSymbolizer>

产生双虚线：

定义WKT时，还可以使用曲线：

<LineSymbolizer>
  <Stroke>
    <GraphicStroke>
      <Graphic>
        <Mark>
          <WellKnownName>wkt://COMPOUNDCURVE((0 0, 0.25 0), CIRCULARSTRING(0.25 0, 0.5 0.5, 0.75 0), (0.75 0, 1 0))</WellKnownName>
          <Fill>
            <CssParameter name="fill">#0000ff</CssParameter>
          </Fill>
          <Stroke>
            <CssParameter name="stroke">#0000ff</CssParameter>
            <CssParameter name="stroke-width">1</CssParameter>
          </Stroke>
        </Mark>
        <Size>10</Size>
      </Graphic>
    </GraphicStroke>
  </Stroke>
</LineSymbolizer>

生成“EMI圆”线：

散装TTF标志¶

可以使用任何装饰性或符号性True Type字体中的字形创建标记，例如Wingings、Webings或Internet上提供的许多符号字体。启用使用WMS设置的步骤 :guilabel:Mark Factory Precedence` `选择  ``TTFMarkFactory 。

指定这一点的语法为：：

ttf://<fontname>#<hexcode>

在哪里？ fontname geoserver是否可以使用TTF字体的全名，以及 hexcode 是符号的十六进制代码。要获得符号的十六进制代码，请使用大多数操作系统（Windows和Linux GNOME都有一个）中可用的“char-map”实用程序。

例如，要使用Webdings字体中包含的“shield”符号，gnome charmap 报告符号十六进制代码，如图所示：

使用盾牌标志符号的SLD是：

 1 <PointSymbolizer>
 2     <Graphic>
 3       <Mark>
 4         <WellKnownName>ttf://Webdings#0x0064</WellKnownName>
 5         <Fill>
 6           <CssParameter name="fill">#AAAAAA</CssParameter>
 7         </Fill>
 8         <Stroke/>
 9       </Mark>
10     <Size>16</Size>
11   </Graphic>
12 </PointSymbolizer>

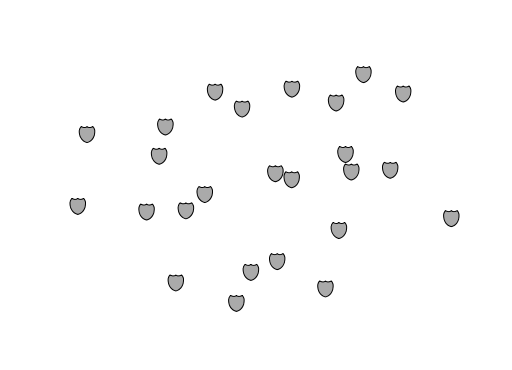

这将导致以下地图显示：

使用Java扩展Mark子系统¶

Mark子系统是用户可扩展的。要使用Java代码执行此操作，请执行 MarkFactory 接口并在中声明实现 META-INF/services/org.geotools.renderer.style.MarkFactory 文件。

有关详细信息，请参阅GeoTool的Java代码 MarkFactory ，以及以下示例代码：

• 这个 factory SPI registration file

• 这个 TTFMarkFactory 实施

• 这个 ShapeMarkFactory 实施

SVG参数¶

GeoServer可以处理SVG图像，其中SVG属性的一部分被命名为参数，如 SVG Parameters 1.0 specification . 此功能还受 QGIS .

SVG参数在如下文件中表示： poi_peak.svg 作为：

<svg enable-background="new 0 0 580 580" height="580" viewBox="0 0 580 580" width="580" xmlns="http://www.w3.org/2000/svg">
<path d="m290.565 67.281l-255.498 442.534-1.087 1.885 511.229.393 2.18.002z" fill="param(fill)"
 fill-opacity="param(fill-opacity)" stroke="param(outline)" stroke-opacity="param(outline-opacity)" stroke-width="param(outline-width)"/>
</svg>

‘param’-结构意味着您可以定义参数： fill ， fill-opacity ， outline ， outline-opacity 和 outline-width 作为SVG URL引用的一部分，其中对此红色填充图像的引用为： poi_peak.svg?fill=#FF0000 。

注：编辑时 SVG 文件（例如在Inkscape中）使用“简单svg”格式保存。

默认行为：

• OnlineResource href 没有任何参数的URI。

  <se:OnlineResource xlink:href="poi_peak.svg" xlink:type="simple"/>


• 显示器 poi_peak.svg 默认为黑色 fill .



使用 #ff000 红色参数：

• OnlineResource href 带参数的URI:

  <se:OnlineResource xlink:href="poi_peak.svg?fill=#ff0000" xlink:type="simple"/>


• 显示器 poi_peak.svg 提供红色 fill .



要定义多个参数，查询参数应该是url编码的。

• 具有25%不透明度的绿色峰值： ?fill=#00ff00&opacity=0.25 ，需要同时对“#”进行编码( %23 )还有“&”( & )标志：

  <se:OnlineResource xlink:href="poi_peak.svg?fill=%2300ff00&amp;opacity=0.25" xlink:type="simple"/>


• 以白色填充、红色轮廓的峰值显示：



参数名称由SVG文件定义：

• 上面的参数“笔划”在原文中称为“轮廓”。 svg 文件：

  stroke="param(outline)"


• OnlineResource href URI引用参数 fill ， outline 和 outline-width ：

  <se:OnlineResource xlink:href="poi_peak.svg?fill=%23ffffff&amp;outline=%23ff0000&amp;outline-width=5" xlink:type="simple"/>


• 显示为：



SVG参数的使用可以与动态符号化程序(如下所述)相结合，以基于要素属性数据和表达式提供SVG参数值。

• OnlineResource href 使用动态CQL表达式引用SVG参数的URI：

  <se:OnlineResource xlink:href="poi_peak.svg?fill=${COLOR}" xlink:type="simple"/>


• 显示取决于特征属性 COLOR .

批量WKT形状¶

可以使用属性文件创建自己的自定义标记的符号集。

这是一个 example.properties ：

zig=LINESTRING(0.0 0.25, 0.25 0.25, 0.5 0.75, 0.75 0.25, 1.00 0.25)
block=POLYGON((0 0, 1 0, 1 1, 0 1, 0 0))

SLD使用中定义的符号 example.properties 是：

 1 <PointSymbolizer>
 2   <Graphic>
 3     <ExternalGraphic>
 4       <OnlineResource
 5         xlink:type="simple"
 6         xlink:href="example.properties#zig" />
 7       <Format>wkt</Format>
 8     </ExternalGraphic>
 9     <Size>20</Size>
10   </Graphic>
11 </PointSymbolizer>

符号定位¶

图形符号的呈现使图形范围的中心位于放置点（或点，在重复或瓦片图形的情况下）。如果需要从一个点（如用作指针的符号）偏移图形，则需要在整个范围内偏移图形的可见部分。对于图像，这可以通过用透明像素扩展图像来实现。对于SVG图形，这可以通过用具有所需相对位置的不可见矩形包围形状来实现。
