遥感教程第16-10页¶
目录
我们继续熟悉Terra仪器，查看aster、mopitt和ceres。
Aster、Mopitt和Ceres
aster在一定波长范围内生成图像。我们首先看到的是一个黑色和白色的视图，覆盖了可见的近红外光谱的一部分，描绘了巴西旧金山河的一段。注意其与陆地卫星图像相似，但分辨率为15米。
一个在巴西丛林中的旧金山河的白天的可见图像；15米分辨率。
接下来看一张在夜间拍摄的ASTER热红外图像（浅色调表示温度更高），显示了东非厄立特里亚的红海和一小块陆地区域（暗；冷）。这类似于在 page 9-8 但图像区域只有60×60公里，地面分辨率为90米。
ASTER包含足够的波段，可以选择几种来制作假彩色合成物，这些合成物看起来几乎与早期和后期陆地卫星的特征完全相同。以下是印度加尔各答，采用这种模式生产：
第四幅图像也是由三个可见的近红外波段与高分辨率全色相机图像合并而成的假彩色合成图像。这15米的分辨率能够分辨出内华达州雷诺市的许多大型建筑。
由于aster在可见光和近红外波段都有通道（波段），因此它可以从反射和热多光谱辐射中产生彩色复合材料。首先看这张图片，它显示了夏威夷大岛上巨大的莫纳罗亚火山的顶峰和东翼。这张假彩色合成图突出了一条深黑色（近期）熔岩流，它从一条裂缝中喷出，将舌头伸向更古老、风化程度更高的熔岩表面。
伴随的aster场景是由10、12和14微米波段（分别以蓝色、绿色和红色渲染）制成的多光谱热图像。注意到与TIMS机载系统产生的图像相似。 (page 9-7 ②）上面看到的黑色熔岩流与邻近熔岩的强烈对比现在变得模糊不清，因为这两个区域的紫色更加均匀，表明组成相似。超出的水区域是以前的（旧的）流动。
热带组合成彩色图像。|
aster热带实际上可以指示一些物质的化学成分，包括气体。战后伊拉克摩苏尔附近的一场火灾产生了大量有毒的烟雾，因此2 . 这在这里显示的假颜色合成中呈现出一种独特的颜色（粉紫色）：
接下来的三个ASTER图像显示了现在熟悉的旧金山湾地区。上面的图像是由SWIR波段制作的。中间图像是使用可见波段的热数据的复合物：最温暖的温度（红色和稻草黄色）在旧金山和奥克兰城市群的海湾（更多的工业）中发现。底部的图像将陆地变黑，并使用热数据来描述水的温度变化，通常红色是最热的，蓝色是最冷的。
紫苑上的乐队|
可见色带，使颜色合成，其中红色表示较温暖的区域。|
旧金山周围的水域，温度变化（红色=最温暖）由ASTER热带决定。
Mopitt的首要任务是测量一氧化碳和甲烷的浓度。4 穿过大气层的垂直柱状物。下图显示了通道1在一系列覆盖地球部分区域的条带中测量到的辐射变化，但黑色区域表示仍需穿越的区域。红色和黄色是高亮度的，蓝色是低亮度的。
在代表地球轨道路径覆盖（不完整）的条带中；一氧化碳（CO）的变化可从MOPITT波段数据中得出。|
一氧化碳（CO）值是根据辐射差异得出的，该仪器中的多个通道在不同时间进行测量；然后添加其他辅助数据以确定量。然后，通过为确定的范围指定颜色，可以将变化量转换为地图。在下一张图片中，数据显示北美大区域的一氧化碳分布；黄色和棕色更高，绿色和蓝色的一氧化碳读数更低。
一种不同的表现形式表明，横贯南亚和印度的带上的一氧化碳含量有所不同：
而且，随着时间的推移，共同测量允许整个地球的变化图，如这张半球图所示。

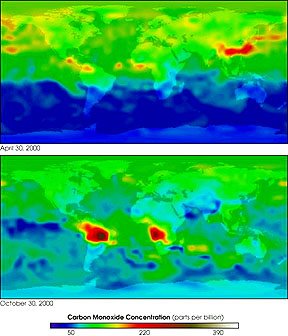

全球对共同分布的研究正导致人们更好地理解为什么某些区域显示出更高的浓度。接下来两张2000年不同时间拍摄的地图显示了森林和草原燃烧的影响（尤其是在下图中，橙色主要出现在亚马逊和中非西部的热带森林中）。
Mopitt可以在短时间内跟踪特定CO气体羽流，其浓度明显较高。在下面的序列中，细长的羽状物从亚洲海岸开始，穿过太平洋，到达北美西海岸。观测日期为：左上=2000年3月10日；右上=2000年3月12日；左下=2000年3月13日；右下=2000年3月15日。
谷神星测量太阳辐射的反射和发射辐射。下图是4月初美国由太阳加热引起的地表和大气辐射图。红色和黄色是温暖的；蓝色和灰色是凉爽的。
地球东半球的一部分显示在这个夏末的谷神星地图上。蓝色区域主要是由大型云库造成的，相对于较温暖的陆地表面，云库的温度相对较低。

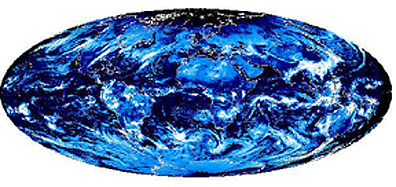

在这组来自Terra最初几天测量的初始数据中，最后一对图像显示，在顶部，一张由CERES仪器在24小时内感应到的大气顶部反射太阳辐射的全球地图，在底部，两个大气都发射了热辐射。地面（颜色分配为红/黄到暖，绿/蓝到冷）。
几乎完全是由于太阳加热，由陶瓷测量。|
随着越来越多的数据被获取并交付给参与地球观测卫星Terra阶段的许多小组，新的图像和数据解释将到来。对于那些通过互联网访问本教程的人，不时在本节中查找一个或多个新页面，更新这一方法的评估和影响，提供适合演示卫星如何有助于了解我们的全球环境的连贯数据。通过地球系统的方法。观看（以前的）EOS-PM（目前计划于2002年4月18日）的发射，现在改名为 Aqua 它将有modis和ceres以及四个新的仪器（airs；amsr-e；amsu-a；hsb），但将在下午早些时候运行，而不是Terra的上午飞越（its home page 描述这些仪器）。
当EOS程序继续运行时，图中所示的一些伴星 Page 16-7 将启动。其中一架，Jason-1，于2001年12月7日被送入轨道。作为美国宇航局喷气推进实验室和法国航天局的共同努力，它将提供改进的海洋风速测量，并将提供更详细的海洋表面地形数据。这是2002年首次公开的产品之一。
当这些EOS卫星全部升起并飞行时，它们将代表一种类型的 卫星编队飞行 配置。另一个是NPOES计划，将在21世纪的第一个十年内制定。第16-11页讨论了这些创新。
Mitchell K.Hobish博士，顾问（mkh@sciential.com）
