遥感教程第6节“陆地卫星游戏”¶
在我们开始陆地卫星游戏(如下)之前,我们现在将为您演示我们识别上一页底部显示的MISR图像的策略。
首先,第一步是旋转图像,使其方向朝上为北。怎样?看看那个场景中的云。因为守财奴是在早上在大地上飞行的,所以云影应该朝向左角。因此,图像需要顺时针旋转90度,从而获得正确定向的场景:
作者(NMS)对这一场景的第一印象是,它不在干旱或沙漠地带,而且里面没有山脉。绿色区域似乎有森林。两个水域之间的地带位于两个海洋体之间,或一个海和一个湖,或两个湖。在一个可能是城市的进水口的末端有一个粉红色的区域。在它上面,混合森林/开阔地和更贫瘠的土地之间有一条清晰的分界线。再往上看,粉红色的地形是平坦的,但有许多湖泊和狭窄的黑色地带。
这最后一个特征让我想起了在加拿大地盾中发现的冰蚀地形(见第页 2-9 )这是典型的几个这样的盾牌(景观包括前寒武纪火成岩和变质岩,暴露于侵蚀),但只有一个已被冰川作用修改。这是波罗的海以北的芬诺斯卡狄亚地盾。所以我假设这片海在照片中。它的东端突然停在陆地上。这条尖锐的分界线可能是两个拥有不同土地使用做法的国家之间的边界。那么第二个水体是什么呢?可能是个湖。
在这一点上,我很确定我知道“在哪里”的答案。盾牌区在芬兰。我现在查阅了一份世界地图集,找到了一份显示芬兰的地图集,并指出它在哪里遇见了波罗的海。我也考虑了比例-MISR图像通常覆盖150英里(约250公里)或更多。右边的水体是拉多加湖。粉红色的城市型地区是俄罗斯的圣彼得堡。一切都很合适。检查你的地图册以确认这一点。顺便说一句,二战期间,德国军队围困了圣保罗(当时称为列宁格勒),长达近1000天,苏联军队唯一能为这座几近饥饿的城市提供补给的方法就是在冬天或夏天在拉多加湖的冰面上坐船。而且,边界的尖锐是芬兰人清理土地的结果,作为一种防御措施(他们在1940年冬天的一场短暂而激烈的战争中勇敢地与苏联作战),这将防止通过森林入侵。
点击此处可以查看圣彼得堡的壮丽形象。 page 6-12a 滚动到底部。

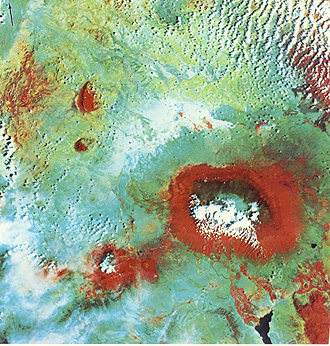

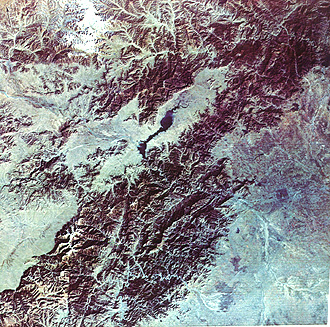

那么,这就是我用来调零的关于守财奴场景位置的程序。它,或者说是变种,现在可以应用于随后的陆地卫星场景(这些场景在侧面被缩放到大约100英里)。
