遥感教程第2-7页¶
在合适的空间图像中，通常容易识别的另一个区域尺度特征是断层作用。断层是地壳中的一条裂缝，沿着这条裂缝，一侧岩石相对另一侧发生了一些相对运动。这看起来是某种形式的位移或偏移曾经连续的单位。关节是不涉及差异运动的骨折；它们通常太小，无法从空间直接识别，但它们对地形的影响可能揭示了它们的存在。显示了两个示例。
断层和节理的识别¶
断层是一种断裂，沿断裂两侧各块体的相对滑动运动方向相反。我们通过各种标准来识别它们：
不同类型和年代的岩石单元并排放置
地形突变面
沿断层轨迹的凹陷（破碎岩石更容易被侵蚀）
悬崖
排水道突然改变。
植被格局突变
在某些特定条件下，接缝可以很明显，在这些条件下，接缝长、连续、间距宽，并因侵蚀而扩大。这一点很好地体现在联合系统切割赞比亚境内的玄武岩流，流经赞比西河（维多利亚瀑布）。
中国最西部天山部分地区的库鲁克-塔格断层下面的场景显示了一条穿过库鲁克-塔格山的东西走向的强烈断层痕迹。它由褶皱沉积地层、变质岩和火成岩侵入体组成。北侧的地壳块体相对于南侧包含相应山脉段的地壳块体至少向西（左）移动了60公里。这种类型是一种左侧扳手断层（也称为走滑断层）。这是一种类似于圣安德烈亚斯断层的类型，它是一个右侧断层，太平洋板块向北移动，向北美板块移动。著名的地震产生器从加利福尼亚湾穿过旧金山北部的加利福尼亚海岸山脉（见洛杉矶MOS）。AIC在本页和洛杉矶图片的下方 Section 4 和旧金山形象 Section 6 ）
与圣安德烈亚斯断层类似的是死海断层，它从黎巴嫩东部山脉的正下方向南穿过加利利海和死海（实际上都是湖泊），然后进入亚喀巴湾。此故障标志着AFAR三重连接的三个臂之一（参见第页 17-3 ）图中是由两幅陆地卫星图像拼成的马赛克。
断层部分是由地形不连续性（约旦境内的山脉与西侧的山脉不匹配）识别的，因为约旦河和两个湖泊沿着侵蚀的薄弱地带，因此它们低于周围环境（死海附近的土地他是地球上任何地方的最低海拔；在-300英尺以下的地方）。
东亚的Kuruk-Tagh断层是另一条走滑断层，由于地形偏移（以及地层和变质岩石单元的等效部分）、断层陡坎和位移排水，很容易识别。中亚南部的这种和类似的主要扳手断层代表着地壳对印度与亚洲碰撞引起的应力的调整（见 Section 7 ）
` <>`__2-13 ： 你能在这个场景中找到第二个主要的错误吗？ **ANSWER**
中国西部靠近西藏的另一个主要断裂带是昆仑走滑（左侧）系统。在下面的aster图像中，断层分裂成两个平行段。较低的部分形成了一个地形屏障，水（黑色）被蓄水形成一个狭长的湖泊。在一系列冲积扇的上方是上段，水从上段流下斜坡，使植被（红色）生长。
世界上最著名和研究最多的断层带之一构成了东非裂谷杂岩，该杂岩从埃塞俄比亚南部穿过肯尼亚（另见第3节， page 3-2 . 在这里，非洲的一部分正在从大陆核向西分裂，因为埃塞俄比亚以远处为中心的裂谷正在形成一个早期的大洋中脊。这张图片是从宇航员使用大幅面照相机（LFC）拍摄的照片中提取的，它显示了许多阶跃断层（属于“正常”类型），这些断层切入构成裂谷的玄武岩流中：/p>

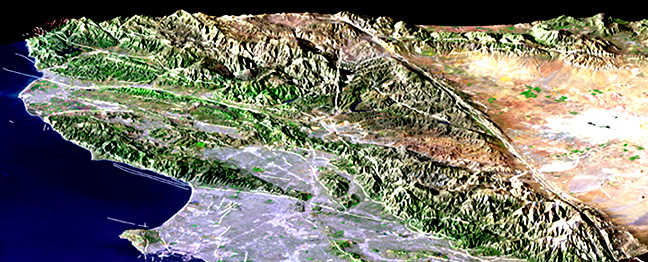

美国以地震的倾向而闻名于加利福尼亚的大部分地区从墨西哥边境到旧金山以北约100公里（62英里）。洛杉矶盆地北部是一系列向东西方向发展的山脉。这些山脉统称为横断山脉，包括洛杉矶北部的圣加布里埃尔山脉和圣莫尼卡山脉。它们纵横交错，断层对它们的地形影响很大。尽管这些断层大多是扭滑或走滑型断层（主要是水平滑动运动），但它们能够以类似于正常类型断层的方式影响范围的前缘。这里是通过结合陆地卫星图像和JPL的SRTM任务（雷达测高）获得的地形数据而获得的横向范围的透视图。结果图像上绘制了断层线（白色），也描绘了洛杉矶盆地（底部中心）和莫哈韦沙漠（右侧）。
毫无疑问，北美洲最著名的断层是圣安德烈亚斯，这是一个主要的走滑型，它从加利福尼亚湾向北延伸，或多或少平行于加利福尼亚海岸线，直到最后在博迪加贝以北作为旧金山北部的横向断层。在洛杉矶以北的山脉中，圣安德烈亚斯标志着与莫哈韦沙漠南部明显的直线边界。这一点在这张图片中很明显，这实际上是一张制作精美的航空照片拼图，其中包括南部的洛杉矶盆地及其许多城市。
一张空中倾斜的照片显示了摩罗湾东北部卡利佐平原海岸山脉的一个地区的断层。这里的断层在西部有一个小的陡崖或悬崖，那里的土地略高一些并被解剖。
圣安德烈亚斯的部分地区曾多次被陆地卫星、现场和雷达系统拍摄到。在这里，我们展示了最新的例子：一个不寻常的描述，它的外观在C波段图像，经过特殊处理，以提供地形信息，海拔变化显示为一系列色带。成像仪器是航天飞机雷达地形任务（SRTM），在 Section 11 . 将这幅图像与上面所示的航空摄影马赛克进行比较：两幅图像中沿北向的直线边界都很突出。图像的方向有点偏离马赛克，莫哈韦突出的顶点现在指向左边。
如第11节和其他部分所述，结合高程数据的图像（在Strm的情况下，从其自身类似立体的能力）可以在透视模式下重铸，就好像它被视为一张空中倾斜的照片一样。这是加利福尼亚州帕姆代尔西部（地震活跃区）地形的STRM施工图，其中一个稍直的山谷（托住湖面）大致与圣安德烈亚斯断层重合。
莫哈韦沙漠以南的北部横贯山脉。γ
扳手断层具有几乎垂直的断层面（块之间的接触面）。第二种断层类型是逆冲断层，其中断层面与地表呈低角度，通常的运动方向将上（近地表）块体带到下块体上，导致不同年龄的岩石并列。因此，一个浅的、扁平的地壳薄片在断层面上和它前面的表面上滑动（冲断）。若干这样的逆冲片（片）可以交错叠加，形成一系列在山区露头的逆冲断块带。如果每个块体由成分和侵蚀响应不同的岩石类型组成，则这些岩石类型将以岩石间隔的形式出现在表面，地形对比明显。这种地形在希腊西部和阿尔巴尼亚的平都斯山脉下面的场景中表现得非常出色。
`
<originals/Fig2_32.gif>`__ |随附的地图显示了Pindus场景中止推块的边界。|
我们可以通过视觉来区分五个构造带，这五个构造带在这张广义地图中命名，因为不同的地形变化和色调差异与岩石类型的对比有关。构造运动的方向是从东到西（从右到左），导致板块在地表以下部分重叠，但每一个前缘相对于它所飞越的和覆盖它的前缘占据不同的地理位置。这个逆冲带带是巴尔干-阿尔卑斯山脉的一部分，它是欧洲阿尔卑斯山脉的一个分支，与意大利的亚平宁山脉亚平行（见 Section 7 ）作为非洲板块向北撞击欧洲板块引起的构造调整的一部分，一个位于第勒尼安海（撒丁岛以外）下方的小构造板块挤压在亚得里亚海板块上。亚得里亚海板块将它向东推靠着埃琴板块，在它的摩擦下，造成这里所示的推力切片。
` <>`__2-14 ： 在上图中，哪两个构造带最难识别和分离？ **ANSWER**
