摘要: ArcGIS是Esri公司集40余年地理信息系统(GIS)咨询和研发经验,奉献给用户的一套完整的GIS平台产品,具有强大的地图制作、空间数据管理、空间分析、空间信息整合、发布与共享的能力。 在利用ArcGIS处理数据时,有时需要对整个工作区域进行规则网格划分。...

ArcGIS是Esri公司集40余年地理信息系统(GIS)咨询和研发经验,奉献给用户的一套完整的GIS平台产品,具有强大的地图制作、空间数据管理、空间分析、空间信息整合、发布与共享的能力。

在利用ArcGIS处理数据时,有时需要对整个工作区域进行规则网格划分。

ArcGIS生成规则网格的步骤:

首先有一个工作的范围,例如图一所示的范围:

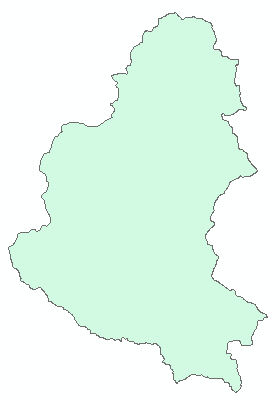

图一 研究区范围

要在研究区的范围内生成一个规则的网格,使其覆盖整个研究区域。如在整个研究区域生成5km×5km的网格。

1.在ArcToolbos中,依次找到Data Management Tools—>Feature Class—>Create Fishnet,如图二所示。

图二 Create Fishnet位置

2.在打开的对话框中进行如图三的设置,完成后点击确定即可生成网格,效果如图四所示。

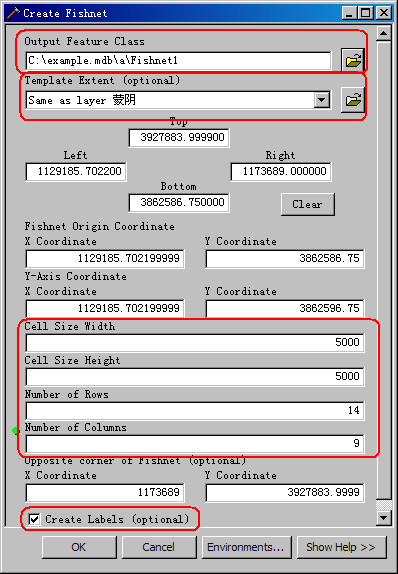

图三 Create Fishnet设置

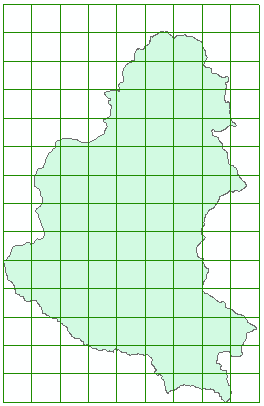

图四 生成的Fishnet效果

在图三中,Cell Size Width为网格宽度,Cell Size Height为网格高度,其单位为地图投影的单位;Number of Rows为网格行数,Number of Columns为网格列数;如果Create Lables(optional)被勾选,那么在生成网格的同时会生成每个网格的中心点(点文件),如图五所示。

图五 网格中心点示意图

如果Cell Size Width 和 Cell Size Height均填0,Number of Rows 和 Number of Columns为正常的数值那么生成的网格将不是正方形,而是矩形的。相反,如果Cell Size Width 和 Cell Size Height输入正常的数值,而Number of Rows 和 Number of Columns输入0,那么虽然生成正方形的网格,但是在区域边界上,网格无法覆盖。
