提取栅格像元值的方法

提取栅格像元值的方法


发布日期: 2015-06-05 更新日期: 2015-06-05 编辑:xuzhiping 浏览次数: 6848

标签:

摘要: ArcGIS利用点提取栅格像元值,现在有一个DEM和一个shape点文件,名称分别为“DEM”和“POINT”。将两者叠加后每个点会落在栅格数据的某个像元中。 如何将每个点所在的栅格像元值赋予其上的点: 1.将两个文件加载到ArcGIS的TOC窗口中,打开To...

ArcGIS利用点提取栅格像元值,现在有一个DEM和一个shape点文件,名称分别为“DEM”和“POINT”。将两者叠加后每个点会落在栅格数据的某个像元中。

如何将每个点所在的栅格像元值赋予其上的点:

1.将两个文件加载到ArcGIS的TOC窗口中,打开Toolbox,依此找到Spatial Analyst Tools—>Extraction—>Extract Value to Points,如图1所示。

2.双击打开Extract Value to Points,按照图2进行设置。

图1 Extract Value to Points在ArcToolbox中的位置

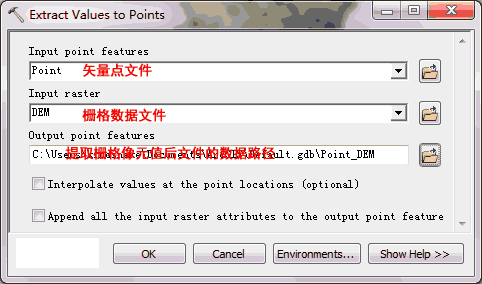

图2 Extract Value by Points对话框设置

3.设置完成后点击OK进行计算,待计算结束后,提取出栅格像元值的点文件会自动添加到当前的TOC窗口中。打开属性表可以看到多了一列名为“RASTERVALU”的字段,该字段中存储的就是每个矢量点对应的栅格数据的像元值,在这里即为高程值。如图3所示。

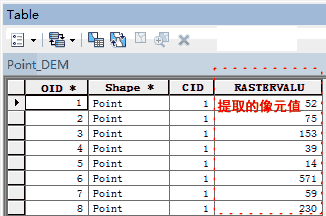

图3 提取后的栅格像元值
