国家平面坐标系

State Plane Coordinate System Map Projections1

美国国家平面坐标系简史

20世纪30年代初,美国开始建立国家平面坐标系统(SPCS),以精确定位任何一个高精度(低于1:10000)的位置。

它主要设计成一个永久记录原始土地测量遗迹的系统。

由于特殊目的公司需要如此高的精确度,它将美国划分为124个区域,每个区域都有自己的投影。

总的来说,状态平面坐标系最大限度地减少了畸变(与 UTM system )因为区域较小。

状态平面坐标系区域地图投影

根据区域的大小,一个州可以有一个或多个区域,每个区域使用自己的区域 map projection。例如,夏威夷有5个地区,马里兰州只有一个特殊目的地。

每个状态平面坐标系区域都使用基于其方向的地图投影。

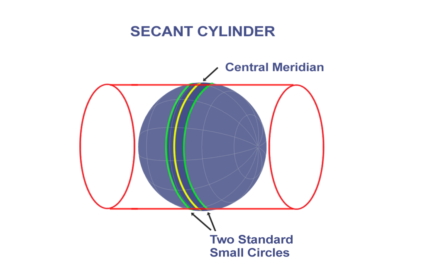

如果该区域具有南北方向,则通常使用 Transverse Mercator projection。国家平面坐标系区域使用横轴墨卡托投影的割线情况。它穿过 spheroid/ellipsoid 在距中央子午线一定距离的两个小圆圈上。

UTM Secant Tangent Cylinder

虽然制图员在大洲使用兰伯特共形圆锥投影,但它是SPCS区域中最常见的地图投影。当该区域具有东西向形状时,最有可能使用 Lambert Conformal Conic projection

Secant Cone

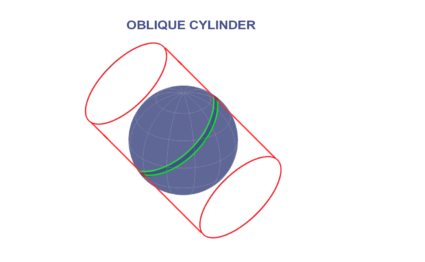

最后,热斜墨卡托投影与横轴墨卡托投影相似。然而,关键的区别在于,这种投影是如何以对角的方式存在的。

Hotine Oblique Mercator Cylinder

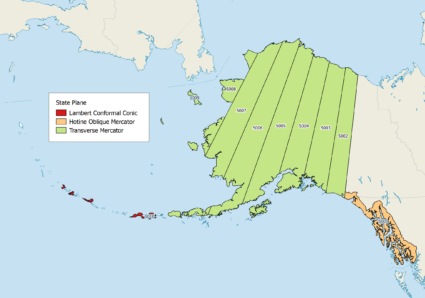

任何人都可以用一个唯一的FIPS代码来标识他们的国家平面坐标系区域。例如,阿拉斯加有10个州平面坐标系区域,具有独特的FIPS代码和地图投影。

Alaska State Plane Coordinate-System Map Projections

  • 对于FIPS 5001区(阿拉斯加),它使用了热斜墨卡托。

  • 从FIPS 5002到5009(阿拉斯加),它用横向墨卡托投影这些区域。

  • 最后,阿拉斯加FIPS 5010区域使用兰伯特保形圆锥曲线。

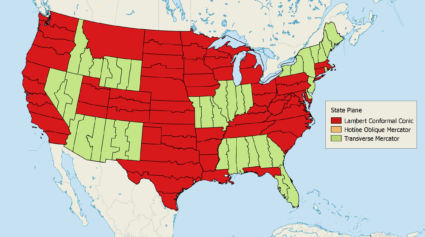

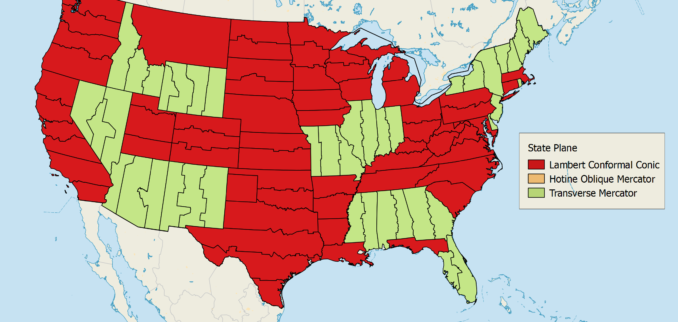

下面的地图显示了 thematic map 国家平面坐标系使用的所有投影。

State Plane Coordinate System Map Projections2

SPCS 27和SPCS 83

多年来,测量员大大提高了我们对地球大小和形状的认识 geodesy。因此,状态平面坐标系引用了 NAD83 and NAD27 datums

  • 国家平面坐标系(SPCS 27)参考NAD27,其标准测量单位为美国测量英尺。

  • 国家平面坐标系(SPCS 83)基于NAD83基准,通常以米为单位测量。

自从 NAD83 国家平面坐标系发生了一系列的变化。例如,这包括区域修改和原点更改。

国家平面坐标系的优势

政府机构使用国家平面坐标系统,因为每个区域都有一个定义的边界。

县可以使用这些县和州线将其数据管理到一个公共坐标系。

由于每个区域都有自己的投影,因此SPC的变形有限,因此最适合于工程、公共工程和测量应用。

为了更详细地了解SPC, NOAA’s State Plane Coordinate System Manual 给它的起源一个古老的学校风味。
