ESRI Arcgis软件审查和指南:工具、扩展和许可

Esri ArcGIS Software Overview - The Basics

Esri ArcGIS软件概述-基础知识

Esri ArcGIS软件概述

Esri**代表**环境系统研究所。他们专门为政府、商业和各种行业开发GIS和绘图软件。

而Esri ArcGIS软件是他们的一套 桌面 应用,ArcGIS Online 是他们基于网络/云的平台。几年后,他们的最新版本 Esri ArcGIS Pro 有潜力取代ArcGIS桌面。

总的来说,Esri的产品套件已经成为将人们与其周围地理环境联系起来的行业标准。无论是基础设施规划、保护环境还是绘制感兴趣的地点,都有 thousands of ways to apply ArcGIS 作为日常工作流程的一部分。

今天,我们将指导您完成Esri ArcGIS软件为完成这项工作而提供的所有工具、扩展和许可。

使用ArcMap和ArcCatalog可视化和管理数据

安装ArcGIS后,您将可以访问ArcMap、ArcCatalog, ArcGlobe and ArcScene . 每个应用程序专门处理不同的任务。

例如, ArcMap 是CenterPiece软件,因为它是创建地图、编辑数据和 perform spatial analysis . 具体来说,这都是在MXD(地图交换文档)的二维环境中完成的。

接下来,ArcCatalog更像Windows资源管理器,但只显示 GIS format types。主要用于数据管理和元数据(数据信息)的编写。

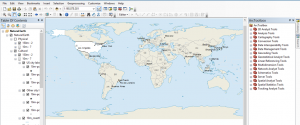

ArcMap

**ArcMap**是主要的GIS软件环境,具有用于空间分析工具和制图输出的可自定义用户界面。(.MXD)

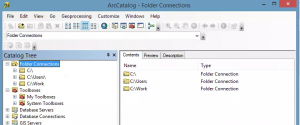

ArcCatalog1

**ArcCatalog**管理地理数据和元数据。此外,它具有类似于Windows File Explorer的界面,仅显示空间文件。

现在,ESRI系列GIS软件的最新成员是 ArcGIS Pro 它提供64位、3D和基于带状的GIS技术。

ArcGlobe和Arcscene适用于3D

因为我们生活的世界是三维的,ArcSceneArcGlobe 让我们的世界栩栩如生。

但这些3D应用程序只有在打开3D Analyst扩展时才可用。

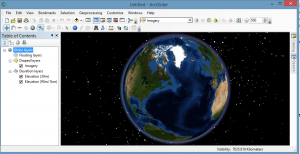

ArcGlobe

**ArcGlobe**是一个**全球**的3D可视化和分析环境,专注于较大的研究领域。(.3DD)

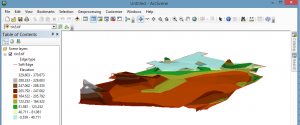

ArcScene

ArcScene 是一种3D功能和栅格查看器,专门用于较小的研究区域或局部场景。SXD是Arcscene的扩展,用于保存场景视图、图层和属性。

**阅读更多:**ArcScene vs ArcGlobe – Esri’s 3D GIS Software Differences

ArcMap的解剖结构和用户界面

Esri为您提供了大量选项来完全定制和映射数据。但是您如何使用这个功能呢?

当您打开ArcMap并保存一个map时,它被保存为一个带有MXD扩展名的map文档。当您重新打开MXD时,所有数据、显示窗口和所有内容都将完全相同。

以下是MXD中的窗口、工具栏和菜单:

目录具有地图图层

目录

您如何知道视图中正在显示哪些地图图层? **目录(TOC)**是一个存储表,vectors and rasters。 在目录中,它包含您的数据框和GIS数据。

专业提示: 如果目录在ArcMap中消失,则可以通过单击*Windows>目录*使其重新出现。

在TOC中,还可以通过绘图顺序、源、可见性和选择列出项目。对于每个选项,它都会更改目录的外观。

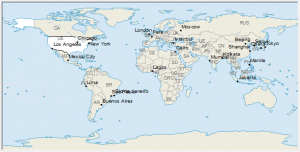

显示窗口显示地图符号

Display Window

打开/关闭目录中的层时,该层将在显示窗口中可见/不可见。显示窗口可以设置为数据视图和布局视图。

查看模式刷新、暂停和更改视图

ArcMap Modes

在显示窗口的左下角有四个按钮。这些按钮准确地改变了显示窗口显示数据的方式。

Esri ArcMap软件中的四种查看模式是:

  • 这个 数据视图 提供全屏显示,用于数据探索。

  • 布局视图 ,您可以准确设置地图输出的显示方式。例如,可以设置绘图元素,如图例、细线和注释。最有可能的情况是,您将在这里导出专业报告的地图。

  • 这个 刷新 如果没有完全加载,按钮会在显示窗口中重新加载数据。

  • 这个 暂停 按钮停止在显示窗口中加载数据。

ArcToolbox具有地理处理工具

ArcToolbox1

地理处理所需的所有工具都在**ArcToolbox**窗口中。ArcToolbox方便地将每个工具组织到工具集中。基本上,工具集是用于特定任务的一组工具。例如,*多边形转栅格*工具位于*转换工具集*中。

专业提示 #1 :如果ArcToolbox消失,请单击地理处理>ArcToolbox。

专业提示 #2 :如果在ArcToolbox中找不到工具,请单击地理处理>搜索以查找工具。

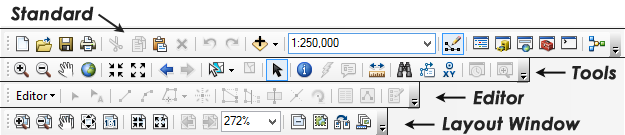

工具栏有用于特定任务的按钮

Arcmap toolbars

工具栏是在ArcMap中执行特定任务的图标。例如,编辑器工具栏 允许用户旋转、拆分、重塑、剪切以进行编辑。

专业提示 :单击工具栏>自定义添加其他工具栏。

使用扩展功能扩展

在大约50年的时间里,Esri已经将其软件微调为一个非凡的地图平台。它只会随着时间而变得更好。

Arcmap Extensions

从最流行的扩展名开始, 空间分析师 扩展为栅格数据提供专门的分析工具。即使 地质统计分析 扩展类似于空间分析师,您可以访问高度专业化的工具,如 kriging

如果你打开 3D分析员 扩展,您可以访问Arcscene和ArcGlobe三维可视化。如果你的道路网,那么 网络分析 工具支持网络数据集的维护和分析。

对于示意图, 示意图 扩展自动从网络数据集生成图表。如果你想的话 automatically digitize rasters , the ArcScan 扩展有助于提取特征。

最后, 出版商 扩展支持以PMF文件的形式创建已发布的地图文档。最后, 跟踪分析员 扩展支持使用历史和实时数据进行时间分析。

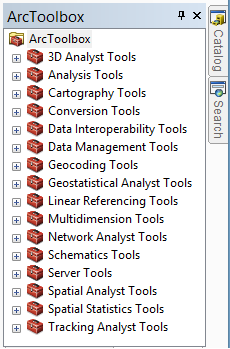

ArcToolbox:触手可及的地理处理工具

ArcToolbox2

从用户访问最多的工具开始, 分析工具 包含一组功能强大的工具,用于执行最基本的GIS操作。例如,缓冲区、覆盖层和邻近工具都在分析工具箱中。

因为 GIS data has different formats转换工具 支持不同类型的文件格式之间的更改。如果你真的想提取、加载和转换数据, 数据互操作性工具 使用安全软件的FME技术对文件类型的转换进行增压。

同时 空间分析工具 是一组用于栅格和矢量数据的建模工具。

  • 三维分析工具 提供使用三维矢量数据进行曲面建模、分析和管理的工具。

  • 制图工具 提供用于优化数据以生成地图的选项。网格、图形和分划是此工具箱中支持的项目之一。

  • 数据管理工具 是一组用于开发、管理和维护矢量和栅格数据结构的工具。

  • 地理编码工具 支持使用描述性位置地址(如街道名称、邮政编码或普查区)分配位置的过程。

  • 统计分析工具 包含一组丰富的工具,用于创建用于空间可视化和分析的连续曲面。

  • 线性要素工具 为线性参考系统提供一套全面的工具,该系统沿现有线路特征(如道路、河流和下水道网络)存储相对位置。

  • 多维工具 是为netCDF栅格格式设计的。

  • 网络分析师工具 支持分析网络数据集,包括最近的设施、服务区域、始发地-目的地成本矩阵、车辆路径问题等。

  • 示意图工具 用于创建、更新和导出图表或创建原理图文件夹。

  • 服务器工具 管理ArcGIS服务器地图和全球缓存,以便更快地显示。

  • 空间统计工具 设计用于统计分析,如空间分布、模式、过程和关系。

  • 跟踪分析工具 准备用于ArcGIS跟踪分析扩展的时间数据。

ArcMap许可级别:基本、编辑器和ArcInfo

ArcGIS License Levels

ArcGIS许可级别

Esri ArcGIS软件具有三个不同功能的产品级别。在 ArcGIS管理员 ,您设置了许可证类型。您可以从零(ArcView – Basic)转到英雄(ArcInfo – Advanced):

基本(ArcView) :使用基本许可证,用户会错过标准和高级产品中的一些额外功能。ArcView仍然充满了GIS处理工具。你会学到很多 ArcMap tips and tricks 一路上。然而,它在一些地理数据库、转换和高级操作工具中缺乏。

标准(ArcEditor) :使用ArcEditor,您可以获得ArcView中所有最先进的数据创建和操作功能。ArcEditor的设计允许用户使用额外的编辑功能和多用户编辑功能轻松地手工制作数据。

高级(ArcInfo) :ArcInfo是Esri ArcGIS软件中最高许可的产品。它提供了一个完整的工具列表,您可以随时使用。这包括高级功能操作、处理和数据翻译。

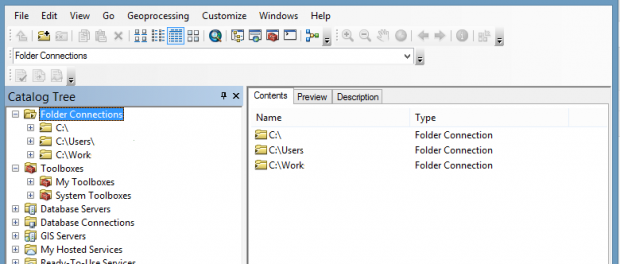

ArcCatalog和数据管理研究

我们都知道GIS软件存储、可视化、收集、捕获和操作地理数据。ArcCatalog强调 存储操纵 具有Windows资源管理器样式的空间数据。ArcCatalog可识别GIS中使用的各种格式——地理数据库、栅格和矢量文件、地图文档(MXD)和元数据。所有的 files that make up a shapefile ,在ArcCatalog中被视为一个文件(而不是多个文件)。

ArcCatalog为您提供了一个管理空间和非空间数据的接口。因为它的树视图,所以很容易浏览空间数据。树视图还可以帮助准备地理数据库。通常,特征数据集与关系和 topology rules 在地理数据库中设置。最简单的方法是什么?树视图真的使查看地理数据库的动态变得快速和容易。如果你想可视化数据?预览选项卡可以为您提供该选项

可能,此软件中最常见的任务可能是 元数据的创建和操作 . 可以在“描述”选项卡中访问元数据编辑器。从这里,您可以输入关于数据所代表内容的标题、标记、摘要、摘要和学分。

ArcCatalog2

ArcCatalog

修复和压缩地图文档

你听到一些关于 文档碎片整理程序MXD医生。但是这些独立的工具是新的Esri ArcGIS软件安装的一部分。

在某些情况下,您需要使用这些工具。这两个工具使您能够减少存储并修复地图文档中断开的链接。

ArcGIS管理员

ARCGIS管理员 是许可证管理员,您可以在其中指定许可证类型(基本、标准和高级-同时使用或一次性使用)MXD Doctor|MXD医生 是一个独立的实用程序,用于分析损坏的地图文档(MXD)。这个 文档碎片整理程序 减小MXD的文件大小。

MXD Doctor

**MXD Doctor**是一个独立的实用程序,可以分析损坏的地图文档(MXD)。**文件整理器 **减小了MXD的文件大小。

空间分析工具

1.可以在栅格计算器中执行的条件语句,
2.密度-核密度从点和线中获取已知值,如人口,并将其分布在整个景观中。
3. Distance consists of “Cost” tools and “Euclidean Distance” tools, summing up the cost and finding the optimal choice route.
4. Extraction- Ways to clip rasters (polygons, your own point values, etc) or add raster values to points.
5. Generalization- Expand, shrink, thin, aggregate, filter raster cells.
6. Groundwater for flow, velocity and particle track.
7. Hydrology for detecting flow direction, accumulation and length. As well as contributing areas of watersheds and stream orders.
8. Interpolation ways to interpolate points into rasters such as IDW, kriging, natural neighbor and spline.
9. Local tools for determining frequency and other comparison between sets of rasters.
10. Map Algebra is a raster calculator that does raster math.
11. Math applies a mathematical operation to a raster such as trigonometric, arithmetic or logical operators including boolean.
12. Multivariate Tools is for multi-band rasters with classification algorithms and reducing redundancy with PCA.
13. Neighborhood tools calculates statistics based on cells that are within close proximity.
14. Overlay Tools you can overlay multiple rasters and do fuzzy or weighted sums.
15. Raster Creation enables you to create random or constant rasters
16. Reclass Tools lets you reclassify rasters by ranges or tables
17. Solar Radiation – For incoming solar radiation
18. Surface- For elevation surfaces such as contours, aspect, hillshade and viewsheds
19. Zonal – Calculates geometry and statistics by zone

ArcGIS的历史

  • Esri在地图上.1973年,它为马里兰州提供了第一个商业性的全州GIS。

  • 1987年为个人电脑(基于命令行)发布的PC ARC/INFO。

  • 在1991年,ArcView 1.0是一种新的用于GUI桌面环境的GIS软件方法。

  • ArcView 2.0与面向对象的Avenue编程相结合。该产品是在1993年使用多平台窗口环境开发的。

  • 1995年,ArcView 3.0是第一个功能齐全的GIS功能。它包括一个地理处理向导,扩展了栅格和三维处理。

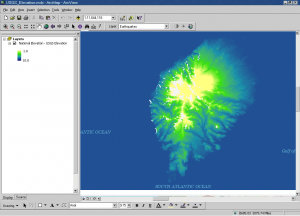

ArcGIS 8.0x

ArcInfo 8

Arcgis8.0于1999年首次发布,结合了ArcView和ArcInfo。其中一个关键的变化是,它偏离了Avenue和Arc宏语言(AML),转而支持VisualBasicforApplications(VBA)脚本。另一个关键特征是引入了其专有的地理数据库。地理数据库是关系数据库管理系统,可以存储各种格式的数据,包括矢量、栅格和表格数据。可以使用主键创建关系,以优化数据处理和效率。在 personal and file geodatabases ,可以使用拓扑规则检查数据是否有错误。其他的改进是动态投影,能够在数据框架和地图文档中存储注释。

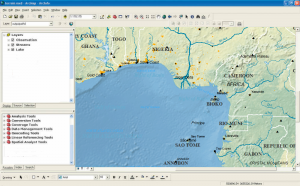

Arcgis 9.0x

ArcGIS 9.x

2004年,Arcgis9.0X发布了几项改进。通过python脚本语言可以访问包括缓冲、剪切和交叉空间数据等覆盖工具的地理处理环境。在模型生成器中,可以连续使用一系列地理处理工具来自动化冗余任务。其他关键的变化是与谷歌地图和动态地图发布工具的集成,如 data driven pages .

阅读更多: ArcGIS Model Builder: How to Create a Custom Toolbox and Export as a Python Script

Arcgis 10.0x

Esri ArcGIS

2010年,Esri发布了ArcGIS 10.0。其中一个主要的改进是它的直观编辑工具,增加了功能模板和更容易捕捉。这个版本的Arcgis通过图像分析工具栏引入了更好的栅格功能。这包括用于栅格裁剪的工具, NDVI analysis 以及图像分类。此外,还专门针对CAD、元数据创建和 time series animation ,数据转换和与地图包共享地图。

结论

从工具栏到工具箱……从ArcMap到ArcScene……ArcGIS是一台有很多移动部件的大型机器。

总而言之,ArcGIS是世界上使用最广泛的GIS软件的充分理由。

它为GIS的功能——地理数据的创建、管理、分析和可视化奠定了坚实的基础。

我们已经介绍了组成ESRI Arcgis软件的最基本的部分。你现在有了一个蓝图来指导你通过 most recognized GIS software program in the world .

现在,是你运用这些技能的时候了。用一个 free trial version .

你自己看看如何绘制世界地图。

综上所述

Esri ArcGIS是GIS软件行业的佼佼者。

正是如此。

尽管 cryptic 999999 errors ESRIArcgis是当今从业人员用来完成工作的主要工具。

总之,它为编辑、存储、可视化和分析地理数据提供了最完整的系统。

Pros

  • 坚实的地质处理框架

  • 大量符号选择

  • 漂亮的3D软件选项

  • ArcGIS在线数据仓库

  • 非同寻常的拓扑编辑

Cons

  • 某些数据类型消耗

  • 获取基本工具许可证

  • 高成本
