连接样式和封口样式

此示例演示可用的连接样式和封口样式。

两者都用于 Line2D 和各种 Collections 从 matplotlib.collections 以及一些创建这些的函数，例如。 plot .

连接样式

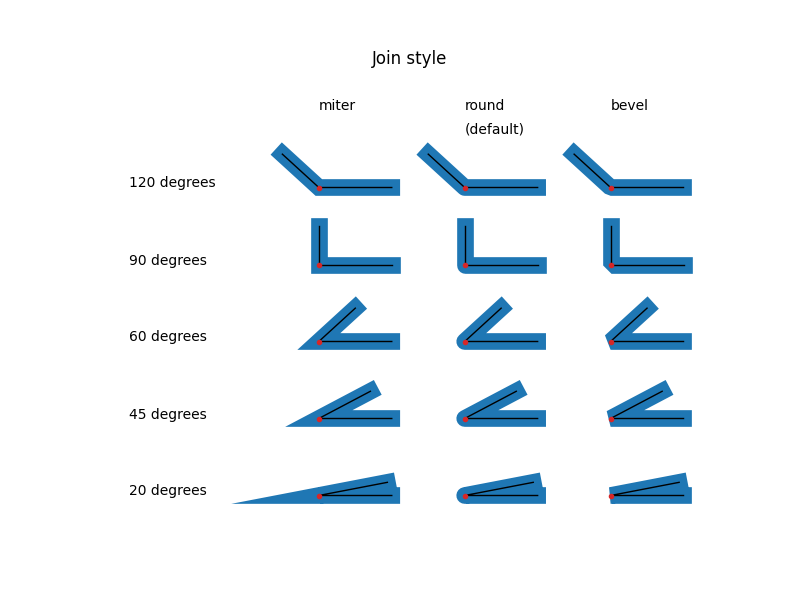

连接样式定义如何绘制两条线段之间的连接。

参见各自的 solid_joinstyle ， dash_joinstyle 或 joinstyle 参数。

import numpy as np
import matplotlib.pyplot as plt


def plot_angle(ax, x, y, angle, style):
    phi = np.radians(angle)
    xx = [x + .5, x, x + .5*np.cos(phi)]
    yy = [y, y, y + .5*np.sin(phi)]
    ax.plot(xx, yy, lw=12, color='tab:blue', solid_joinstyle=style)
    ax.plot(xx, yy, lw=1, color='black')
    ax.plot(xx[1], yy[1], 'o', color='tab:red', markersize=3)


fig, ax = plt.subplots(figsize=(8, 6))
ax.set_title('Join style')

for x, style in enumerate(['miter', 'round', 'bevel']):
    ax.text(x, 5, style)
    for y, angle in enumerate([20, 45, 60, 90, 120]):
        plot_angle(ax, x, y, angle, style)
        if x == 0:
            ax.text(-1.3, y, f'{angle} degrees')
ax.text(1, 4.7, '(default)')

ax.set_xlim(-1.5, 2.75)
ax.set_ylim(-.5, 5.5)
ax.set_axis_off()
plt.show()

瓶盖样式

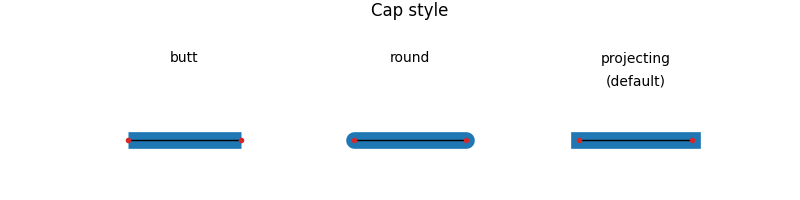

封口样式定义如何绘制线的端点。

参见各自的 solid_capstyle ， dash_capstyle 或 capstyle 参数。

fig, ax = plt.subplots(figsize=(8, 2))
ax.set_title('Cap style')

for x, style in enumerate(['butt', 'round', 'projecting']):
    ax.text(x+0.25, 1, style, ha='center')
    xx = [x, x+0.5]
    yy = [0, 0]
    ax.plot(xx, yy, lw=12, color='tab:blue', solid_capstyle=style)
    ax.plot(xx, yy, lw=1, color='black')
    ax.plot(xx, yy, 'o', color='tab:red', markersize=3)
ax.text(2.25, 0.7, '(default)', ha='center')

ax.set_ylim(-.5, 1.5)
ax.set_axis_off()

---

工具书类

以下函数、方法、类和模块的使用如本例所示：

import matplotlib
matplotlib.axes.Axes.plot
matplotlib.pyplot.plot

出：

<function plot at 0x7faa00cfd0d0>
