2.5. KML-我从 Google 来¶

2.5.1. 概述¶

KML（OpenGIS® KML Encoding Standard）从 2.2.0 版本开始由 Google 提交到 OGC 并被接受为标准，当前 OGC KML 的版本也就是 2.2.0。

KML 和 GML 在名称上类似，但是功能有很大不同。 GML 主要用于地理数据的交换；而 KML 主要用于地理数据的可规化，它不仅包括地理数据的描述，还包括数据的符号化方式、用户规定的控制等信息。

2.5.2. KML Schema¶

KML 的 Schema 可以从 http://schemas.opengis.net/kml/ 访问到。所有 KML 中耳熟能详的 Placemark、LookAt 等名称都可以在这里找到定义，相对 OGC 给出的文档，更好的关于 KML Schema 的参考在 Google Code 上 http://code.google.com/intl/zh-CN/apis/kml/documentation/kml_tut.html ，这里还有关于Schema 对象的关系，如图 11。

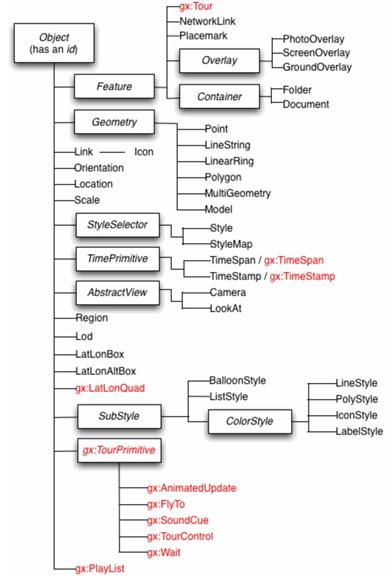

图 11 KML Schema 对象关系图

注意，在图 11 中的方框中的对象是逡辑上的对象，并不真实存在于Schema 定义中。还有，红色标注的对象是 Google 对 KML 2.2.0 的扩展，在 Google Earth 5.0以上版本中被支持，因此，对于需要了解KML标准的人来说，这些红色的内容都可以被忽略。

2.5.3. KML 示例¶

关于地理数据的描述，下面是一个最简单的描述“地标”的KML，它包括了一个点要素信息：

<?xml version="1.0" encoding="UTF-8"?>
<kml xmlns="http://www.opengis.net/kml/2.2">
<Placemark>
<name>Simple placemarkname>
<description>Attached to the ground. Intelligently places itself
at the height of the underlying terrain.description>
<Point>
<coordinates>-122.0822035425683,37.42228990140251,0coordinates>
Point>
Placemark>
kml>

下面是另外一个定义了显示样式的多边形数据：

<?xml version="1.0" encoding="UTF-8"?>
<kml xmlns="http://www.opengis.net/kml/2.2">
<Document>
<Style id="transBluePoly">
<LineStyle>
<width>1.5width>
LineStyle>
<PolyStyle>
<color>7dff0000color>
PolyStyle>
Style>
<Placemark>
<name>Building 41name>
<styleUrl>#transBluePolystyleUrl>
<Polygon>
<extrude>1extrude>
<altitudeMode>relativeToGroundaltitudeMode>
<outerBoundaryIs>
<LinearRing>
<coordinates> -122.0857412771483,37.42227033155257,17
-122.0858169768481,37.42231408832346,17
-122.085852582875,37.42230337469744,17
-122.0858799945639,37.42225686138789,17
-122.0858860101409,37.4222311076138,17
-122.0858069157288,37.42220250173855,17
-122.0858379542653,37.42214027058678,17
-122.0856732640519,37.42208690214408,17
-122.0856022926407,37.42214885429042,17
-122.0855902778436,37.422128290487,17
-122.0855841672237,37.42208171967246,17
-122.0854852065741,37.42210455874995,17
-122.0855067264352,37.42214267949824,17
-122.0854430712915,37.42212783846172,17
-122.0850990714904,37.42251282407603,17
-122.0856769818632,37.42281815323651,17
-122.0860162273783,37.42244918858722,17
-122.0857260327004,37.42229239604253,17
-122.0857412771483,37.42227033155257,17
coordinates>
LinearRing>
outerBoundaryIs>
Polygon>
Placemark>
Document>
kml>

这是一个定义了视点属性的点要素：

::: <?xml version=”1.0” encoding=”UTF-8”?> <kml xmlns=”http://www.opengis.net/kml/2.2”> <Placemark> <name>Machu Picchu, Peruname> <LookAt> <longitude>-72.503364longitude> <latitude>-13.209676latitude> <altitude>0altitude> <range>14794.882995range> <tilt>66.768762tilt> <heading>71.131493heading> LookAt> <Point> <coordinates>-72.516244,-13.162806,0coordinates> Point> Placemark> kml>

2.5.4. ArcGIS 对 KML 的支持¶

ArcGIS 10 中支持 KML 2.2.0 版本。

1. ArcToolbox 输出 KML¶

我们可以通过 ArcToolbox 中的“To Kml”工具箱将地图或图层输出为 KML 格式。比如使用“Map To Kml”工具，如图 12 所示：

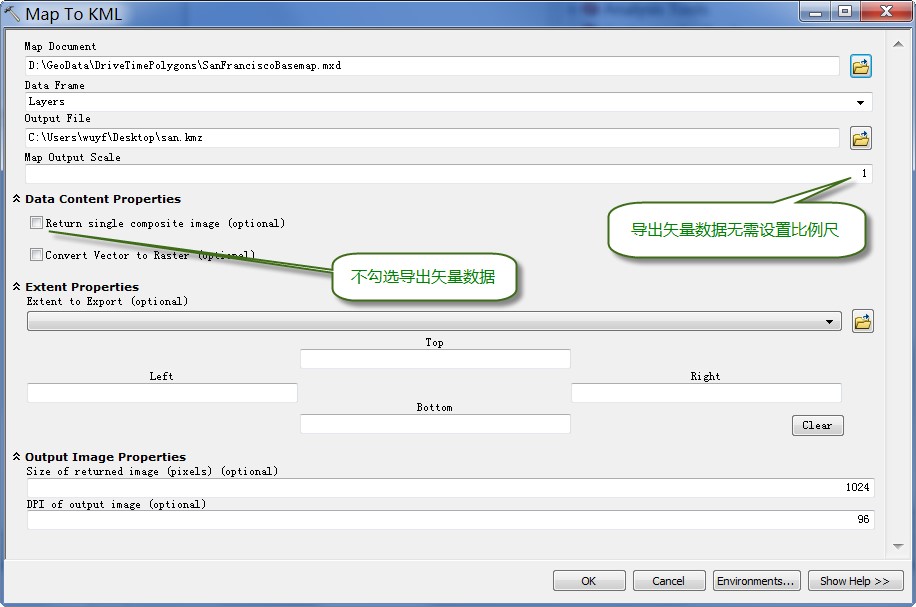

图 12 使用 ArcToolbox 导出 KML

这样导出的 KML 为 KMZ 文件，如果在 Google Earth 中直接打开导出的KMZ 文件，可以看到在 Google Earth 中显示的地图和 MXD 中的基本一致。 “基本一致”表示还稍有不同，比如在图 13 中蓝色的多边形对象在导出 KML 并加载到 GoogleEarth [14] 后会被下层的多边形覆盖而导致不可见。不过，这个是 Google Earth 的问题，因为从图层属性中可以看到，这些蓝色多边形所在的“Lakes”图层数据都存在，可惜没被正确显示，如图 14 的对比效果。

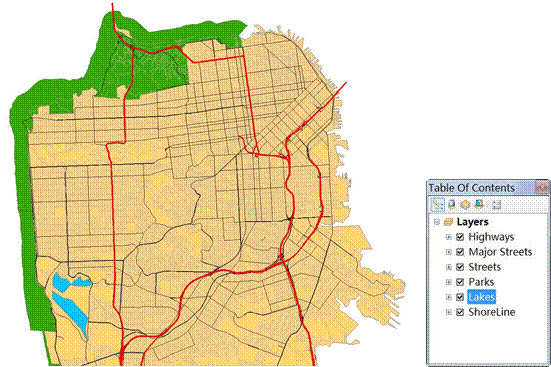

图 13 ArcMap 中显示的地图效果

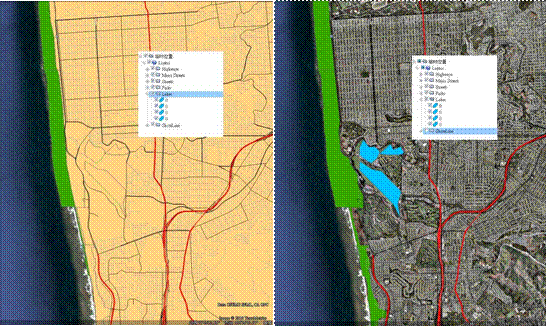

图 14 Google Earth 中显示 KML 的覆盖问题

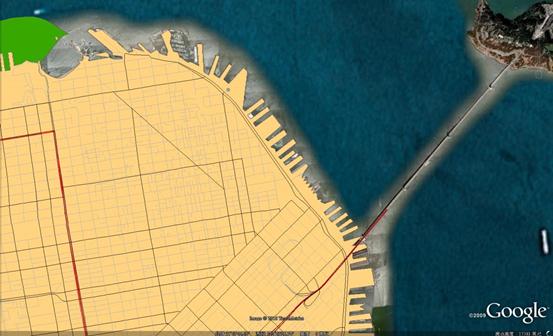

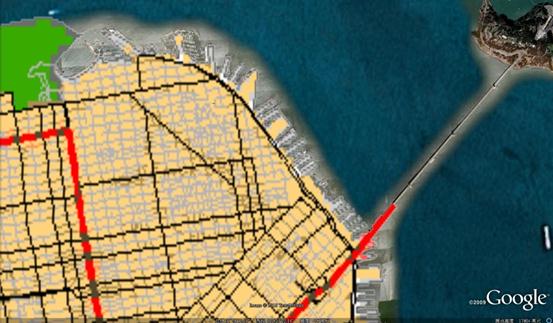

由于我们选择了导出矢量的数据，因此如果解压缩导出的 KMZ 文件，可以看到其中叧包括了一个 doc.kml 文件，有兴趣可以自己打开这个 XML 文件对照 KML 标准看一下。如果导出图片格式，KMZ 中将会包括一个输出的图片，在 doc.xml 则是简单地将这个图片引用进来，这样的 KML 在 Google Earth 中显示并放大后会出现如图 16 的锯齿。
