QGIS创建和利用高程面模型

数字高程模型

数字高程模型DEM(Digital Elevation Model),以数字形式按一定结构组织在一起的,表示实际地形特征空间分布的一种实体地面模型,是地形形状、大小和起伏的数字描述。Z=f(x,y),Z为(x,y)处的高程。用数字的形式模拟二维表面连续变化的属性特征,如温度、降水量、土地利用、土壤类型等。

读取和显示高程点数据

转换为shapefile文件的数字高程模型是高程点数据,间隔为0.4 s(约10m),因此可用于地形分析等。启动QGIS后,从主菜单中选择 Project-Open ,然后加载第7章中创建的“空间分析”文件夹的“空间分析3.qgs”。然后,从主菜单中选择 Layer-Add Layer-Add Vector Layer ,然后调出 "Data Source Manager/Vector" 窗口。

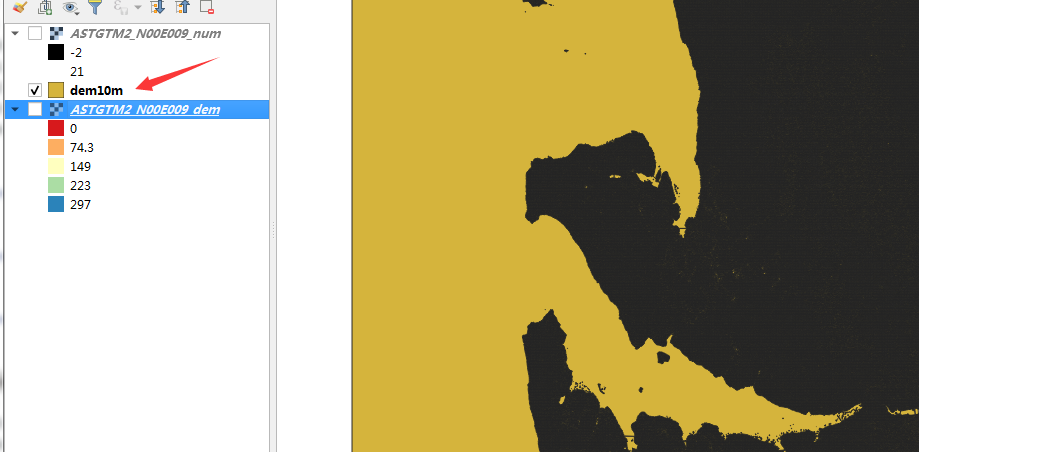

在此窗口中,首先在 Source 中选择 "File" ,然后将 Encoding 设置为 "UTF-8" 。接下来,单击 "Vector Dataset(s)" 右侧的 ... 按钮 以显示 "Open OGR Supported Vector Dataset(s)" 窗口,并在窗口右下角的菜单中选择文件类型。"All files"在文件夹 "DEM" 中 指定 "demlOm.shp" 作为“文件名”。然后,单击 "Open OGR Supported Vector Dataset(s)" 窗口中的 打开 按钮,然后单击 "Data Source Manager/Vector" 窗口中的 Add 按钮,在地图视图中显示高程点数据,如 图 124

../../_images/img_12.png

图 124 读取数据高程数据

转换为高程冲浪源模型

当选择主菜单 Raster-Conversion-Rasterize (vector to raster) 时,将显示 "Rasterize (vector to raster)" 窗口。在此窗口中,在 "Input layer" 中 选择 "dem10m" ,在“属性字段”中选择“高程”。

然后,单击 "Rasterized" 上的 ... 按钮,将出现 "Save file" 窗口,打开 "DEM" 。在这里,选择 "Geo Tiff(.tif,.TIFF)" 作为“文件类型”,单击“保存”按钮作为“文件名”作为 "dem1OmR.tif" 。输出尺寸或者显示消息“需要指定分辨率”,单击 OK 按钮。

当您返回 "Rasterize (vector to raster)" 窗口时,选中“以地图单位像素为单位的栅格分辨率”,并为 "Width/Horizontal resolution" 和 "Height/Vertical resolution" 输入 "000101111" 。如上所述,这里处理的数值高程模型数据是0.4秒(约10米)的间隔。由于需要在 "Rasterize (vector to raster)" 窗口中输入要以度为单位输入的数值,将0.4秒转换为度(将0.4秒除以3,600秒(=1度))并计算约0.000111111。并将此数字放在输入字段中。

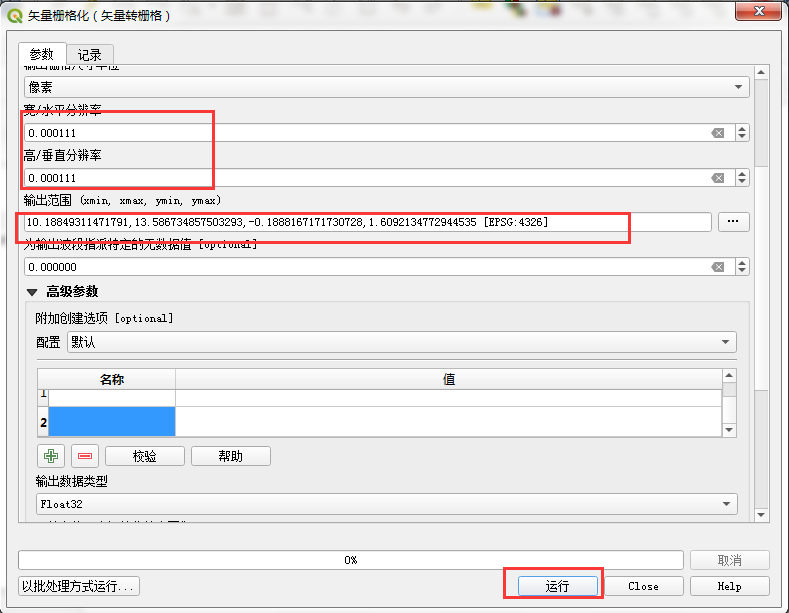

此外,要进行其他设置,请单击窗口右侧的 编辑 按钮。为了将光栅转换后不存在高程点的像素的高度值(节点值)设置为 "-999999" ,将空格字符添加到文本字符串 "-a_nodata-999999"( "-999999" )的末尾,小心不要忘记进入。“地图单位像素中的光栅分辨率”的 "Width/Horizontal resolution" 和 "Height/Vertical resolution" 输入字段中的位数有一个限制,因此可以直接编辑该文本字符串并提高精度。在这种情况下,分辨率从 "000111111" 更正为 "0.0001111111" ,如 图 125

../../_images/img_23.png

图 125 Rasterize (vector to raster)设置窗口

单击 Help 按钮可以显示文本字符串的详细信息。另外,如上所述,请注意,如果此设置中的文件夹名称和文件名中包含全角字符,则会发生错误。

设置完成后,单击 OK 按钮,当转换完成消息显示一段时间后,单击 OK 按钮。此外,单击 "Rasterize (vector to raster)" 窗口中的 Close 按钮时,地图视图将显示图层 "demlOmR" 作为转换结果。

颜色设置更改

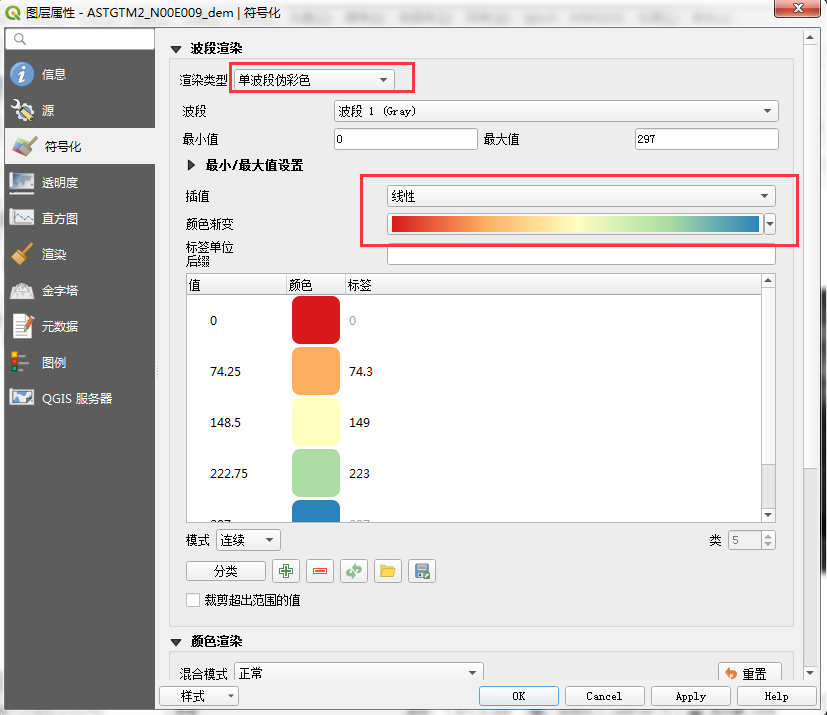

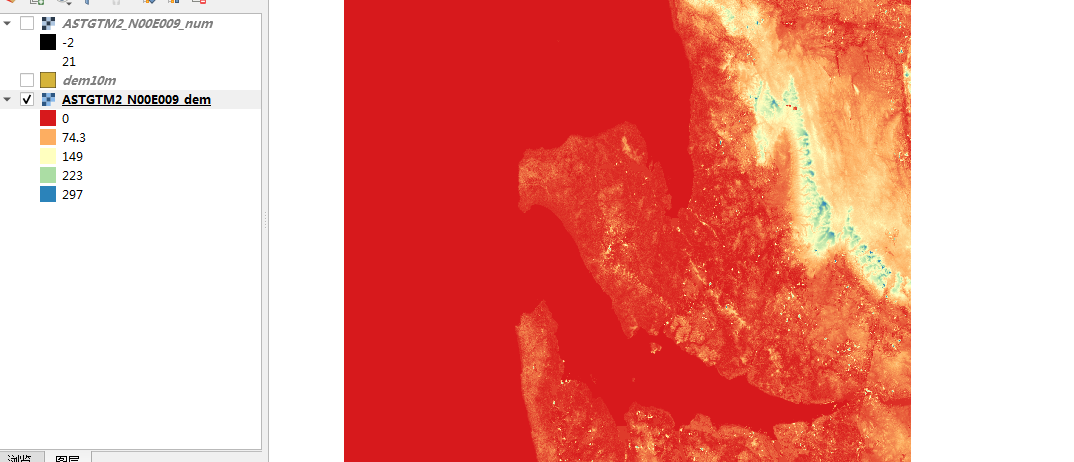

双击 "demlOmR" 图层,调出 "Layer Properties" 窗口,选择选项卡菜单 Symbology ,然后在 "Render type" 中选择 Singleband pseudocolor 。在 "Min/Max Vaiue Settings" 中对 "Interpolation" 与 "Color ramp" 进行设置,然后单击 OK 按钮,如 图 126 。在地图视图中显示按海拔颜色编码的地图,如 图 127

../../_images/img_33.png

图 126 颜色设置更改

../../_images/img_43.png

图 127 颜色设置结果

如果在工件中设置了另一个坐标系,请单击状态栏上的 CRS 按钮。打开窗口,在左侧的选项卡菜单中选择 "CRS" ,然后首先检查“启用在线”CRS转换。接下来,在“世界空间参考系统”屏幕上选择WGS84,然后单击 OK 按钮。
