如何使用ArcScan自动矢量化图像文件¶

Vectorize Images

从图像中矢量化轮廓、地块和多边形¶

您可以拍摄任何图像，并通过几次鼠标单击将其转换为矢量。

这意味着您将花费更少的时间数字化顶点。

…你会有更多的时间做其他重要的事情。听起来不错？

让我们把手弄脏，用Arcscan矢量化扫描图像。

阅读更多： Differences Between Raster and Vector data

但首先，哪些软件包提供了矢量化？¶

如果您有一个旧的地图，并且希望将其转换为矢量，则有几个选项：

ESRI的Arcscan
Autodesk栅格到矢量转换
Trimble识别
QGIS边缘提取

每个GIS软件应用程序都可以 伸出援助之手 为你做所有的工作。至少大部分是这样。

以下是如何在Arcscan中矢量化扫描图像：

步骤1打开Arcscan扩展¶

首先，单击自定义>扩展打开Arcscan。

步骤3将图像重新分类为0和1¶

挑剔的弧线扫描不喜欢你的256色扫描。它需要0和1。

因此，这意味着您必须使用重新分类工具重新分类图像。诚然，这将伴随着一些尝试和错误。

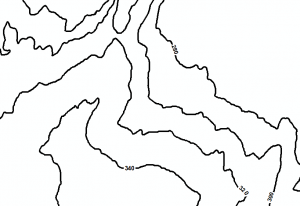

例如，以下是 contour lines 我们要对已从纸质副本扫描的内容进行矢量化：

要重新分类，请选择空间分析工具>重新分类>重新分类。以下是将此图像转换为0和1的设置：

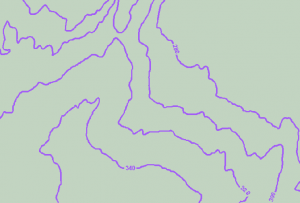

结果是图像只有零和一个值（二进制栅格）。灰色的值为零。紫色的值为1。

请注意：此步骤将影响向量的结果。确保使用不同的设置进行实验。你会发现快乐的媒介设置不是太多的1或0。

步骤4创建空行形状文件或要素类¶

你的矢量化图像需要一个地方居住。这意味着您必须创建一个shapefile或feature类来将它们存储在arcCatalog中。

步骤5启动编辑会话¶

Arcscan工具栏暂时将变灰。至少在你打开编辑器之前。在编辑器工具栏中单击编辑器>开始编辑。

但是，当您准备好编辑二进制栅格和要素类之后，您的Arcscan工具栏将被激活。

第6步将图像矢量化，但首先要预览¶

现在是时候看看你的矢量化功能在你的图像上会有多好了。您可以通过单击Arcscan工具栏中的矢量化>显示预览来查看预览。

步骤7生成功能¶

如果您对预览的外观满意，那么是时候生成这些功能了。您可以通过在Arcscan工具栏中选择矢量化>生成功能来保存这些功能。在模板中，选择在步骤4中创建的线条形状文件或要素类。

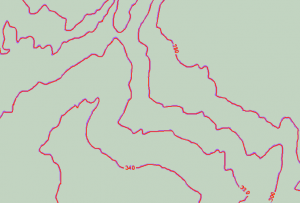

下面是向量的红色。

如果你对你的向量特征不满意，那么看看第8步如何解决你的问题。

步骤8其他Arcscan选项¶

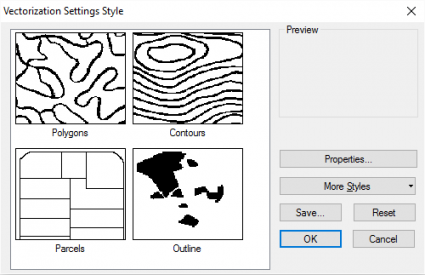

Arcscan为您提供了一些改进矢量化的选项。您可以查看的第一个选项是单击Arcscan工具栏中的矢量化>矢量化设置>样式。当您告诉Arcscan图像中的特征类型（轮廓、地块等）时，它将改变特征矢量化的方式。

您也可以尝试交叉点解决方案、平滑权重、风扇角度等，但预先定制的样式通常是更好的选择。

下一步要尝试的是物理上改变你矢量化的原始图像。为此，可以通过选择栅格清理>栅格绘制工具来使用栅格绘制工具。这有利于删除标签和连接轮廓线。

为什么要首先对数据进行矢量化？¶

向量存储有价值的属性 spatial analysis。

您可以在AdobeIllustrator等程序中调整矢量数据的大小，使其适合摩天大楼而不需要像素化外观。

最后，矢量路径可用于 correct topology。

你对使用Arcscan有什么看法？或者有更好的弧罐替代品吗？请在下面发表评论。
