scipy.signal.windows.triang

scipy.signal.windows.triang(M, sym=True)

返回一个三角形窗口。

参数

M集成

输出窗口中的点数。如果为零或更小，则返回空数组。

sym布尔值，可选

如果为True(默认值)，则生成对称窗口，用于过滤设计。如果为False，则生成周期性窗口，用于频谱分析。

退货

wndarray

最大值归一化为1的窗口(尽管在以下情况下不会显示值1 M 是均匀的，并且 sym 为True)。

参见

bartlett

一扇与零相接的三角形窗

示例

绘制窗口及其频率响应：

>>> from scipy import signal
>>> from scipy.fft import fft, fftshift
>>> import matplotlib.pyplot as plt

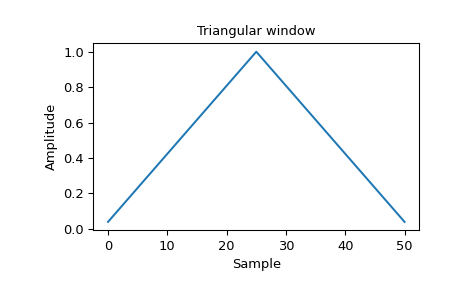

>>> window = signal.windows.triang(51)
>>> plt.plot(window)
>>> plt.title("Triangular window")
>>> plt.ylabel("Amplitude")
>>> plt.xlabel("Sample")

>>> plt.figure()

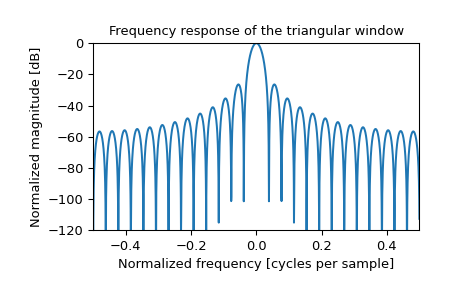

>>> A = fft(window, 2048) / (len(window)/2.0)
>>> freq = np.linspace(-0.5, 0.5, len(A))
>>> response = np.abs(fftshift(A / abs(A).max()))
>>> response = 20 * np.log10(np.maximum(response, 1e-10))
>>> plt.plot(freq, response)
>>> plt.axis([-0.5, 0.5, -120, 0])
>>> plt.title("Frequency response of the triangular window")
>>> plt.ylabel("Normalized magnitude [dB]")
>>> plt.xlabel("Normalized frequency [cycles per sample]")
