scipy.signal.windows.nuttall¶
- scipy.signal.windows.nuttall(M, sym=True)[源代码]¶
根据Nutall的说法,返回最少4个任期的Blackman-Harris窗口。
海因泽尔称这种变种为“坚果4c”。 [2]
- 参数
- M集成
输出窗口中的点数。如果为零或更小,则返回空数组。
- sym布尔值,可选
如果为True(默认值),则生成对称窗口,用于过滤设计。如果为False,则生成周期性窗口,用于频谱分析。
- 退货
- wndarray
最大值归一化为1的窗口(尽管在以下情况下不会显示值1 M 是均匀的,并且 sym 为True)。
参考文献
- 1
A.Nutall,“一些具有非常好的旁瓣行为的窗口”,IEEE声学、语音和信号处理学报,Vol.29,第1号,第84-91页,1981年2月。 DOI:10.1109/TASSP.1981.1163506 。
- 2
Heinzel G.等人,“通过离散傅立叶变换(Dft)进行频谱和频谱密度估计,包括窗口函数和一些新的平顶窗口的综合列表”,2002年2月15日,https://holometer.fnal.gov/GH_FFT.pdf
示例
绘制窗口及其频率响应:
>>> from scipy import signal >>> from scipy.fft import fft, fftshift >>> import matplotlib.pyplot as plt

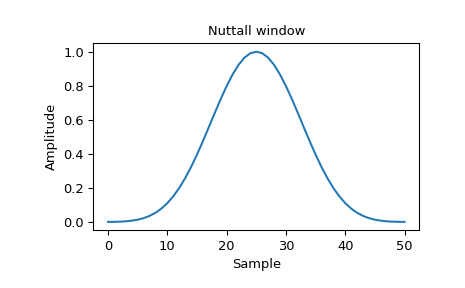

>>> window = signal.windows.nuttall(51) >>> plt.plot(window) >>> plt.title("Nuttall window") >>> plt.ylabel("Amplitude") >>> plt.xlabel("Sample")

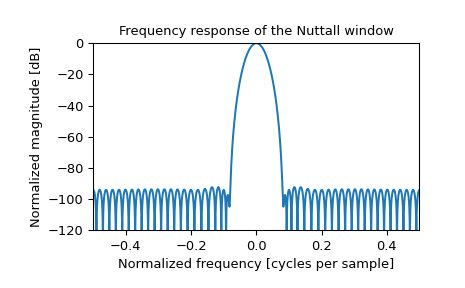

>>> plt.figure() >>> A = fft(window, 2048) / (len(window)/2.0) >>> freq = np.linspace(-0.5, 0.5, len(A)) >>> response = 20 * np.log10(np.abs(fftshift(A / abs(A).max()))) >>> plt.plot(freq, response) >>> plt.axis([-0.5, 0.5, -120, 0]) >>> plt.title("Frequency response of the Nuttall window") >>> plt.ylabel("Normalized magnitude [dB]") >>> plt.xlabel("Normalized frequency [cycles per sample]")
