scipy.signal.windows.flattop¶
- scipy.signal.windows.flattop(M, sym=True)[源代码]¶
返回平顶窗口。
- 参数
- M集成
输出窗口中的点数。如果为零或更小,则返回空数组。
- sym布尔值,可选
如果为True(默认值),则生成对称窗口,用于过滤设计。如果为False,则生成周期性窗口,用于频谱分析。
- 退货
- wndarray
最大值归一化为1的窗口(尽管在以下情况下不会显示值1 M 是均匀的,并且 sym 为True)。
注意事项
平顶窗用于在频域中精确测量信号幅度,与其他窗相比,从频段中心到其边缘的扫掠误差最小。这是一个5阶余弦窗口,优化了5项,使主瓣最大限度地平坦。 [1]
参考文献
- 1
D‘Antona,Gabriele,A.Ferrero,“用于测量系统的数字信号处理”,Springer Media,2006,第70页 DOI:10.1007/0-387-28666-7 。
示例
绘制窗口及其频率响应:
>>> from scipy import signal >>> from scipy.fft import fft, fftshift >>> import matplotlib.pyplot as plt

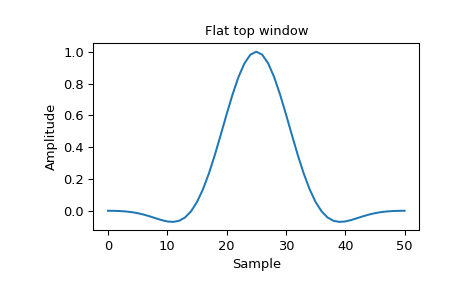

>>> window = signal.windows.flattop(51) >>> plt.plot(window) >>> plt.title("Flat top window") >>> plt.ylabel("Amplitude") >>> plt.xlabel("Sample")

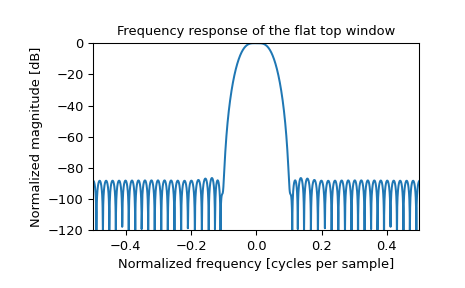

>>> plt.figure() >>> A = fft(window, 2048) / (len(window)/2.0) >>> freq = np.linspace(-0.5, 0.5, len(A)) >>> response = 20 * np.log10(np.abs(fftshift(A / abs(A).max()))) >>> plt.plot(freq, response) >>> plt.axis([-0.5, 0.5, -120, 0]) >>> plt.title("Frequency response of the flat top window") >>> plt.ylabel("Normalized magnitude [dB]") >>> plt.xlabel("Normalized frequency [cycles per sample]")
