scipy.signal.windows.boxcar

scipy.signal.windows.boxcar(M, sym=True)

返回车厢或矩形窗口。

也称为矩形窗口或Dirichlet窗口，这相当于根本没有窗口。

参数

M集成

输出窗口中的点数。如果为零或更小，则返回空数组。

sym布尔值，可选

窗口是否对称。(对Boxcar没有效果。)

退货

wndarray

窗口，最大值规格化为1。

示例

绘制窗口及其频率响应：

>>> from scipy import signal
>>> from scipy.fft import fft, fftshift
>>> import matplotlib.pyplot as plt

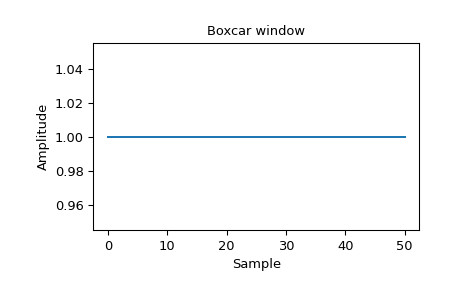

>>> window = signal.windows.boxcar(51)
>>> plt.plot(window)
>>> plt.title("Boxcar window")
>>> plt.ylabel("Amplitude")
>>> plt.xlabel("Sample")

>>> plt.figure()

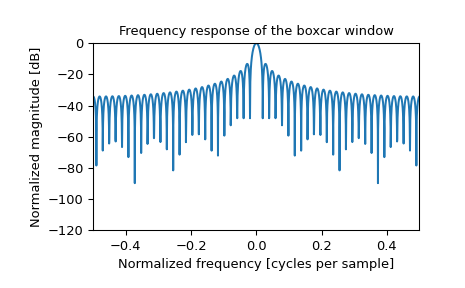

>>> A = fft(window, 2048) / (len(window)/2.0)
>>> freq = np.linspace(-0.5, 0.5, len(A))
>>> response = 20 * np.log10(np.abs(fftshift(A / abs(A).max())))
>>> plt.plot(freq, response)
>>> plt.axis([-0.5, 0.5, -120, 0])
>>> plt.title("Frequency response of the boxcar window")
>>> plt.ylabel("Normalized magnitude [dB]")
>>> plt.xlabel("Normalized frequency [cycles per sample]")
