栅格数据矢量化的转换

二值化

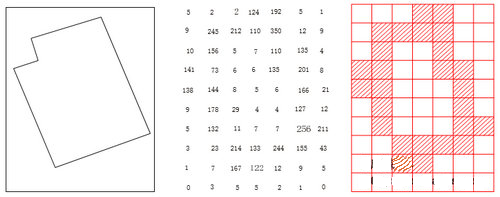

由于扫描后的图像是以不同灰度级存储的，为了进行栅格数据矢量化的转换，需压缩为两级(0和1)，称为二值化。

二值图像的预处理

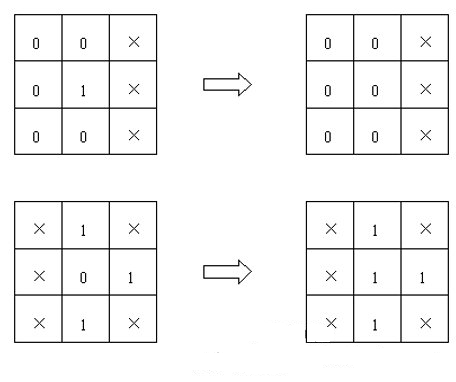

对于扫描输入的图幅，由于原稿不干净等原因，总是会出现一些飞白、污点、线划边缘凹凸不平等。

细化

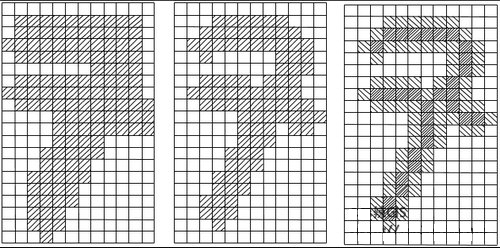

所谓细化就是将二值图像象元阵列逐步剥除轮廓边缘的点，使之成为线划宽度只有一个象元的骨架图形。细化后的图形骨架既保留了原图形的绝大部分特征，又便于下一步的跟踪处理。

细化的基本过程是：

• 1.确定需细化的象元集合；

• 2.移去不是骨架的象元；

• 3.重复，直到仅剩骨架象元。

追踪

细化后的二值图像形成了骨架图，追踪就是把骨架转换为矢量图形的坐标序列。其基本步骤为：

• 1.从左向右，从上向下搜索线划起始点，并记下坐标。

• 2.朝该点的8个方向追踪点，若没有，则本条线的追踪结束，转(1)进行下条线的追踪；否则记下坐标。

• 3.把搜索点移到新取的点上，转（2）

注意的是，已追踪点应作标记，防止重复追踪。

拓扑化

为了进行拓扑化，需找出线的端点和结点，以及孤立点。

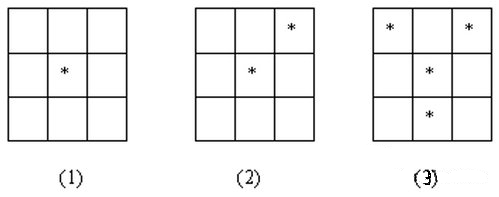

• 1.孤立点：8邻城中没有为1的象元。如图(1)。

• 2.端点：8邻城中只有一个为1的象元。如图(2)。

• 3.结点：8邻城中有三个或三个以上为1的象元。
