ArcGIS中画环状图斑、挑子区及消除图斑重复区域功能我们不经常用，但是在仔细的研究下，就会发现，其实许多功能是相当实用的。
1．绘制环状图斑
在实际操作中，画环状的图斑是令人头疼的一件事情，但是通过下面的方法就会发现，其实画环状图斑其实很简单的。
（1）新建一个面图层，加载到ArcGIS的TOC窗口中，并开始编辑图层。
（2）点击草图工具，选择“Create New Feature”任务，在ArcGIS编辑窗口中对环状地物的内边界进行矢量化。内边界矢量化完成后不要双击完成图形，二是右击鼠标，在环境菜单中选择Finish Part。
（3）接下来继续矢量化环状地物的外边界，当外边界矢量化完成后，双击鼠标左键（或按F2）完成草图绘制即可。这时我们可以看到两条边界中间的部分被填充，而内边界之内的部分没有被填充。
在绘制环状图斑的过程中，先绘制内边界或先绘制外边界效果是相同的。
2.从大图斑中挑取小图斑
这个问题在矢量化过程中是比较常见的，在画完一个大图斑之后发现其中的小图斑被遗漏了，这时如果删除大图斑重新来画显然不划算，这个时候就用到挑图斑了。还有一种情况是一个大图斑上被覆盖了一个小图斑，他们两个有重复的区域，影像计算面积等，因此需要消除重复区域。

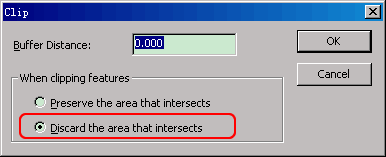

（1）将遗漏图斑补上之后讲起选中，后一种情况将小图斑选中即可，在Editor下拉菜单中选择Clip命令，在弹出的对话框中进行如下的设置：
图1 Clip命令对话框设置
设置完成后，点击Ok，即可将小图斑从大图斑中分离出来，此时删除小图斑，可以看到小图斑下面为空洞，它与大图斑之间不再有重叠部分。
3.还有一种特殊情况，就是两个图斑之间有重叠区域，但并不是完全包含的关系。
这时候需要将重叠部分合并到其中一个图斑中去，可以采取下面的方法：
（1）选中要合并入的图斑，点击Editor下的Clip命令，按照上图的方法设置，点击确定，可以看到量过多边形共同的部分被并入选中的多边形中。其实是用选中的多边形对另一个多边形进行了裁剪操作。
（2）如果不想让共同部分并入其中一个多边形，二是独立成为一个部分，可以采取这样的方法。首先选中两个多边形，在Editor下选择Intersect命令，点击确定后可以看到在两个多边形重叠的部分生成了一个新的多边形，生成时这个多边形处于选中状态，接着选择Editor下的Clip命令，按照上图进行设置，点击OK即可。
