ArcGIS作为GIS软件中的龙头老大,其功能是非常强大的,如在矢量化时非常重要的功能:线转面。

ArcGIS在进行大范围的矢量化时一般很少直接画多边形,这是因为shape文件不具备拓扑,在处理多个相邻多边形时不方便,因此,一般是先用线把地类图斑勾绘出来,然后将线转为多边形。

在ArcGIS中,将线转为多边形有三种方法:

1.Feature to Polygon

这种方法,就是要素转多边形。在ArcToolBox中,依次找到Data Management Tools—>Features—>Feature to Polygon,在弹出的对话框中设置好线要素文件以及生成的多边形存储的位置和文件名,点击确定即可。多边形生成结束后会自动添加到ArcGIS的TOC窗口中。

图一 Feature to Polygon位置

2.Polygon Feature Class from Lines

这种方法需要ArcGIS Geodatabase的支持,也就是你的shape数据需要放在ArcGIS的Geodatabase中,Personal Geodatabase或File Geodatabase都可。在存储线要素的要素数据集(Feature Dataset)中,在空白地区右击,选择New—>Polygon Feature Class from Lines…,在弹出的窗口中输入生成面要素的名称,选择要生成面要素的线要素,往下看我们惊喜的发现了”Select a point feature class to establish attributes for the polygon feature”这句话,这就意味着在这里我们可以指定一个点要素文件,来建立面要素的属性。为什么说是惊喜呢?因为在矢量化的死后,很大一部分工作都是来为图斑赋属性(比如说土地利用类型),有了这个功能,我们在用线勾绘图斑时,可以新建一个点文件,每个图斑中画一个点,为其附上图斑应该赋的属性,这样在先转为多边形时就可以利用这个功能将点的属性直接赋予多边形,省却了我们大量的时间。

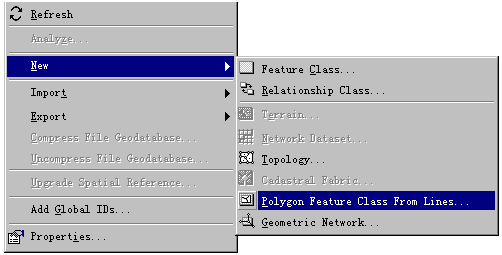

图二 Polygon Feature Class from Lines位置

3.Construct Features

实现这种方法,除了需要方法2中Geodatabase的支持外,还需要ArcGIS Topology模块(ArcGIS拓扑模块)的支持。

方法是:新建一个面要素文件,用来存储生成的多边形。将线要素和面要素同时添加到ArcGIS的TOC窗口中,在Editor工具条上点击Start Editing开始编辑,在Topology工具条上点击Map Topology(地图拓扑)按钮,在打开的对话框中将需要建立多边形的线要素选中,然后关闭对话框。在Editor工具条上将Target(编辑目标)设为新建的面文件,然后选择相应的线要素(注意:选中的这些线要素要能形成闭合的多边形才可以),这时Topology工具条上的Construct Features按钮变为可用,点击该按钮,弹出Construct Features对话框,在其中设置容差及其它选项,点击OK即可生成多边形。

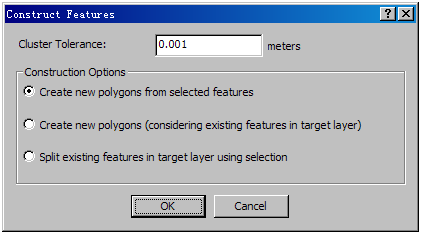

图三 Constrct Features

通过三种方法的比较,第一种方法是最差的,因为其只能一次将所有的线全部转成多边形,且不能同时赋属性;第二种方法笔者个人认为是最好的,除了可以将线转为面,还可以同时将点的属性赋给面图斑;第三种方法笔者认为也不错,很灵活,想创建哪个多边形就创建哪个多边形,创建多边形后可以同时给它赋属性。
