ArcGIS空间叠加——Intersect

ArcGIS空间叠加——Intersect


发布日期: 2015-06-02 更新日期: 2015-06-02 编辑:xuzhiping 浏览次数: 14225

标签:

摘要: 空间叠加分析是GIS最重要的功能之一 ArcGIS空间叠加分析功能包括:Union、Intersect、Identity、Erase、Update和Clip。 Intersect定义:进行多边形叠合,输出层为保留原来两个输入图层的共同多边形。 操作步骤如图一所...

空间叠加分析是GIS最重要的功能之一

ArcGIS空间叠加分析功能包括:Union、Intersect、Identity、Erase、Update和Clip。

Intersect定义:进行多边形叠合,输出层为保留原来两个输入图层的共同多边形。

操作步骤如图一所示,其中:

(1)处表示输入图层;

(2)处表示进行Intersect的要素;

(3)处表示Intersect结果。

图一 Intersect操作示意图

1.在ArcGIS中,打开ArcToolboxs窗口,依次展开Analysis Tools—>Overlay,可以看到其下的Intersect命令。如图二所示:

图二 Intersect在ArcToolboxs中的位置

2.双击(4)处的Intersect,打开Intersect操作对话框,如图三所示。

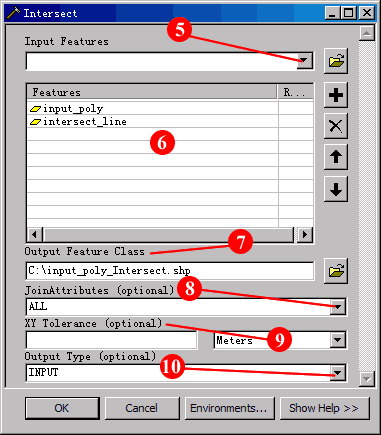

图三 Intersect操作设置对话框

在图三中:

(5)Input Feature:此处显示可以进行Intersect操作的要素的列表。参与Intersect操作的要素图层,可以是点、也可以是线,还可以是多边形图层。

(6)Features:在Input Feature中选择的要素将在此显示,意味着这些要素将会参与接下来的Intersect操作。

(7)Output Feature Class:此处设置输出图层的文件名和路径。

(8)JoinAttribute:在这里选择属性合并的方法,该项为可选项,默认的JoinAttribute值为“All”,即合并所有参与运算图层的属性。

(9)XY Tolerance:XY容限值,表示要素节点之间的最小距离,如果有节点之间的最小距离小于容限值,那么这些节点将被连接起来。此项为可选项,没有特殊需要默认即可。

(10)Output Type:输出类型,这里需要特别说明。当选择INPUT时:如果输入的要素图层全部为多边形图层,那么输出图层也将为多边形图层;如果输入图层中有一个或多个线图层,没有点图层,那么输出图层将为线图层;如果输入图层中有一个或多个点图层,那么输出图层将为点图层。当选择LINE时:输出线图层,只有在输入图层中包含线图层时,该选项才起作用。当选择POINT时:输出点图层,如果输入图层为线或多边形,那么输出图层为多要素图层。

3.点击OK按钮进行运算。操作结束后结果将自动添加到ArcGIS的TOC窗口中。
