空间叠加分析是GIS最重要的功能之一

ArcGIS空间叠加分析功能包括:Union、Intersect、Identity、Erase、Update和Clip。

Erase,就是擦除的意思,定义:进行多边形叠合,输出层为保留以其中一输入囱层为控制边界之外的所有多边形。

Erase的操作过程如图一所示。在图一中,Output图层中间的正方形区域是空洞,没有任何要素。

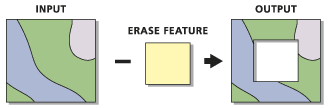

图一 Erase操作示意图

1.在ArcGIS中,打开ArcToolbox的窗口,在其中依次展开Analysis Tools—>Overly,找到其下的Erase选项。如图二所示。

图二 Erase在ArcToolbox中的位置

2.双击Erase,打开Erase操作设置对话框,如图三所示。

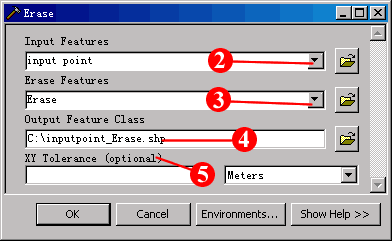

图三 Erase操作设置

在图三中:

(2)Input Features:为输入要素图类或图层,可以为点要素图层、线要素图层和面要素图层。点击图三②处的下拉箭头来选择Input Features。

(3)Erase Features:用其外多边形来定义裁剪区域的要素。

(4)Output Feature Class:用来设置输出要素的名称和存储路径。

(5)XY Tolerance:XY容限值,为可选项,没有特殊要

3.Erase操作结束后,结果会自动添加到ArcGIS当前的TOC窗口中。
