USGS格式DLG、DRG和DOQ–矢量和栅格格式

Topographic Map - USGS Formats DRG, DLG and DOQ

USGS文件类型：DLG、DRG和DOQ文件类型

美国地质勘探局一直是GIS的推动力。美国地质勘探局的一些格式可以追溯到20世纪80年代，当时GIS `emerging from its roots <../index.html?p=7180>`__出现。

您将在本文中发现三种用于存储GIS数据的USGS格式。

这三种USGS文件类型是：

数字线图 是在传统纸质地形图上生成的矢量文件。例如，这包括城镇和范围、轮廓线、河流、湖泊、道路、铁路和城镇。
数字栅格图形（DRG） 是美国地质调查局（USGS）标准系列地形图的图像吗？ georeferenced 到通用横轴墨卡托投影。
数字正射影像四边形（DOQ） 是几何校正的正射照片，比例尺为1:40000。

让我们更详细地探讨USGS格式：

什么是数字线图（DLG）？

Digital Line Graph

数字线图

数字线图（DLG）是由`United States Geological Survey (USGS) <https://www.usgs.gov/>`__开发和分发的矢量数据格式。

DLG描述了有关地形地理特征的信息。此外，它还包括行政、水文、交通、人为特征等。作为国家测绘计划的一部分，美国地质勘探局准备了中大比例尺的DLG。

更不用说，USGS发布的所有DLG数据都具有完整的属性代码结构。除此之外， `topology <../index.html?p=5060>`__通过了一定程度的质量控制检查。

您可以从下载数字线路图（DLG） USGS Earth Explorer。在数据集选项卡下，单击“数字线图”选项。从这里开始，选择DLG 1:100K和DLG大规模，然后将其添加到您的购物车。

如果您还没有使用这个界面，这里有一个快速教程 how to download USGS Earth Explorer data。

什么是数字正射影像四边形（DOQ）？

DOQ

Digital Orthophotos Quadrangle (DOQ) 是美国地质勘探局制作的几何校正照片。在1米像素分辨率下，空间分辨率为1:40000。

20世纪80年代，GIS开始发展。因此，美国地质勘探局开始作为参考点制定DOQ。 DOQs began production in 1991 by the USGS Western Mapping Center。但这是一个短暂的努力，因为DOQ的创建在2000年转移到了私人部门。

您可以下载数字正射影像Quadrangle USGS Earth Explorer。在“数据集”选项卡下，单击“航空图像”选项并选择DOQ选项。下面是一个快速教程 how to download USGS Earth Explorer data。

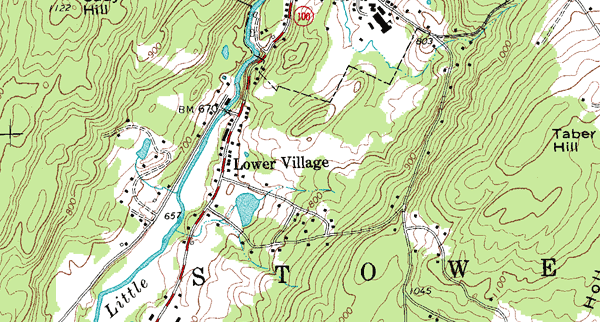

什么是数字栅格图形？

Digital Raster Graphics

数字栅格图

`Digital Raster Graphics（DRG）<https://www.usgs.gov/faqs/where-can-i-find-digital-raster-graphics-drg>`__是USGS精细至中型地形图的数字版本图 。DRG是标准的USGS地形图<../ index.html？p = 15541>`__，但它们具有地图项圈信息。

每个DRG都有一个 Universal Transverse Mercator 使用北美基准1983的投影。例如，这些地形图中的特征包括图像（NAIP）、道路（州际公路、路线、坡道和地方公路）、地名、水文（河流、湖泊）、海拔轮廓和边界。

这是 how to download Digital Raster Graphic GIS数据。

美国地质勘探局格式的历史

TIGER已经发布TIGER/Line文件20多年了。20世纪80年代，美国人口普查局率先创建了GBF/DIME覆盖文件。对于每个TIGER文件，它使用双独立映射编码（DIME）作为编码结构。此外，为存储DIME编码数据而开发的文件格式是地理基本文件（GBF）。

在同一个时代，美国地质勘探局正在开发自己的GIS数据，称为数字线路图（DLG）。DLG的比例尺为1:100000，包括运输、水文和美国边界。这两个联邦机构合作建立了一个国家地理空间数据库，合并了他们的数据。作为这项计划的一部分，它们将DLG文件包含在gbf/dime覆盖率文件中。

这是美国人口普查局在1990年将数据格式替换为 Topologically Integrated Geographic Encoding and Referencing (TIGER)。
