LAS格式:使用ArcGIS 3D Analyst将LAS文件转换为DEM

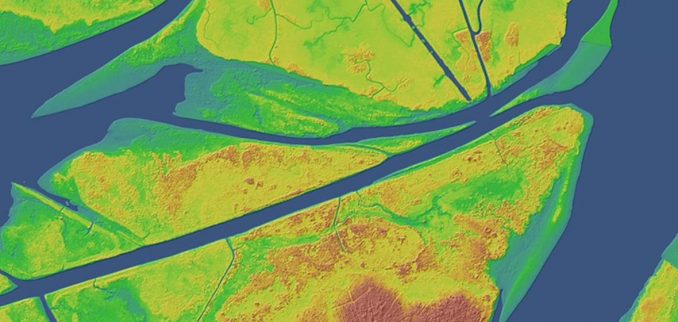

lidar dem

激光雷达是一种远程技术。它向地面发送一个脉冲,并等待相同的脉冲返回传感器。同时,它记录发送和返回脉冲的时间。在这个过程中,它都被记录在激光雷达激光雷达文件中。

如何使用ArcGIS 3D Analyst从LAS文件创建DEM

光探测测距(LIDAR)是一种距离技术。它向地面发送一个脉冲,并等待相同的脉冲返回传感器。

同时,它记录发送和返回脉冲的时间。在这个过程中,它都被记录在激光雷达激光雷达文件中。

如何使用ArcGIS 3D Analyst读取点云或LAS文件?

让我们一步一步地从一个密集的点云到一个数字高程模型和数字表面模型。

阅读更多: A Complete Guide to LiDAR: Light Detection and Ranging

LAS文件格式

LAS文件格式是一种二进制文件格式,专门用于供应商和客户之间的交换。总体而言,LAS文件维护特定于激光雷达的信息,而不会丢失信息。

与ASCII和其他专有文件格式不同,LAS文件可供公共使用。坐标点测量的密集网络有时太大,因此需要将它们分开,以防止文件太大。

当您压缩一个las文件时,专门针对这个文件的文件格式是laz。您可以使用LAZ文件格式节省大量的存储空间。与大多数文件压缩一样,LAZ没有信息丢失。

我们如何将ARCGIS中的LAS文件转换为DEM、DSM或其他输出?为了开始本教程,您需要Arcgis3dAnalyst和一个像这样的LAS数据集示例 top 6 free LiDAR sources

步骤1:在ArcCatalog中打开3D Analyst扩展。

  • 我们将从ArcCatalog开始。您需要打开3D分析程序,可以通过单击“自定义>扩展”来完成。单击3D Analyst的复选标记。

我们已经准备好使用与Arcgis相关联的LAS工具集。

步骤2:创建一个文件Geodatabase。

  • 在ArcCatalog中,让我们创建一个文件Geodatabase。右键单击ArcCatalog窗口中的任意位置,然后选择新建>文件地理数据库。请随意更改文件Geodatabase的名称。

我们现在有一个 file geodatabase 这将是我们的las文件的存储容器。

步骤3:创建功能数据集。

  • 双击文件geodatabase并创建新的功能数据集。

  • 右键单击>新建>功能数据集。为功能数据集命名,例如“数据”,然后单击下一步。

  • 选择激光雷达数据所在的坐标系,例如“状态平面”,然后单击“下一步”。

  • 选择 vertical coordinate system –例如navd 1988–然后单击Next。

  • 对于公差,可以接受默认值。

此功能数据集集将用于存储多点文件。它还配置了LAS文件所在的水平和垂直坐标系。

步骤4:将LAS文件作为多点添加到功能数据集中。

  • 双击3D Analyst工具箱中的las to multipoint工具。3D分析工具>转换>从文件>LAS到多点。

  • 浏览文件。添加您的LAS文件。

  • 设置输出要素类。它将驻留在您在步骤3中创建的功能数据集中。把它命名为multipoint。

  • 该激光雷达数据集的平均点间距约为1米,这对于激光雷达数据来说是合理的。

  • 您可以选择类代码和返回值。在这种情况下,我们将保留默认值,不选择类代码和任何返回值。

  • 对于输入属性名,我们将选择强度和返回数。但是,可以选择在生成的多点要素类中包含任何属性。

  • 像在步骤3中那样选择输入坐标系,例如 State Plane Coordinate SystemUniversal Transverse Mercator (UTM)

  • 文件后缀是LAS数据类型,Z系数可用于将米更改为英尺。但我们将使用这两个输入作为默认值。单击“确定”。

使用所有激光雷达数据,你必须耐心。此步骤的结果将是要素数据集中的多点要素类。

步骤5:在要素数据集中创建新地形

  • 右键单击特征数据集,然后单击新建>地形。这将从多点要素类创建三角网曲面。

  • 给你的新地形起个名字。选择在步骤4中创建的多点要素类。大约间隔1米。单击下一步,然后再次单击下一步。

  • 下一个窗口是关于地形数据集将如何创建金字塔。这里的默认值可以。在下一个窗口中,您可以单击“计算金字塔属性”。这有助于加快在Arcmap中查看时的加载时间。单击“下一步”并完成。

  • 系统将提示您一个消息框-已创建新地形。你想现在建造吗?选择是,工具将创建带金字塔的地形。

第6步:检查ArcMap中的地形数据集

  • 在ArcMap中拖放地形数据集。

如果我们只使用裸地球返回,它将生成一个 digital elevation model。 如果我们采用包括建筑物和树冠等特征的回报,它将生成一个数字表面模型。我们还有返回数、光强度和点分类。

接下来是什么?

LAS文件是专门用于存储激光雷达数据的公共二进制文件格式。

激光雷达为您提供精确的裸地面测量,所有在一个稠密的点云。

在ArcGIS 3D Analyst中,裸露地面撞击产生一个数字高程模型(DEM)。

或者,第一次返回是针对数字表面模型(DSM)
