如何创建流程图和方向线链接运动¶

flow maps1

显示地图中任何东西的移动¶

你将如何展示人、金钱、能量或几乎任何东西从一个地方到另一个地方的运动?最好的答案是使用 流程图 .

流程图表示现象从一个位置移动到另一个位置的方向。

一般来说,流量图可以分为径向图、网络图和分布图。

我们已经解释过了 how to create cartograms。现在,这里有一些关于如何生成自己的流程图的见解。

1径向流图¶

在径向流映射中,线从原点节点辐射到单个或多个终点节点。每个轮毂都将这种现象的运动与一条通常呈放射状的定向流线联系起来。

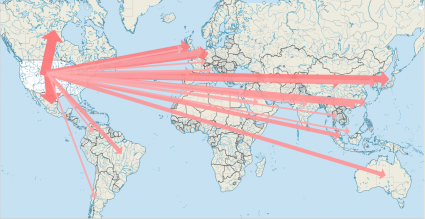

在这个例子中,我们使用 United States foreign trade 人口普查数据。从本质上讲,这显示了美国向其他国家出口什么、在哪里以及出口多少。

这个 FlowMapper plugin 因为QGIS是一个快速而简单的方法来生成你自己的流程图。当您下载插件时,它附带了测试数据,您可以将其用作模板。但本质上,它归结为这两个文本文件作为输入:

  • 节点列表及其 latitude and longitude coordinates

  • 每行大小值的平方矩阵对应于 '来自' 节点和每列对应于 ‘to’ 节点。

flow maps2

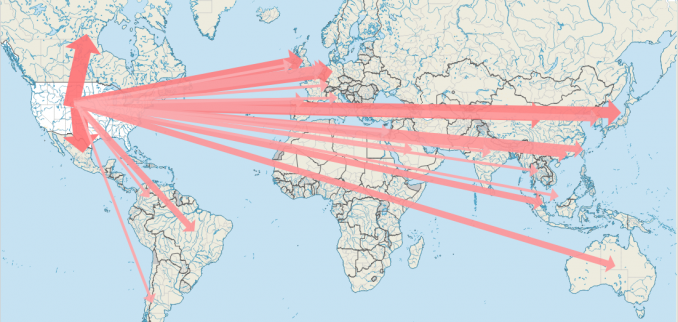

运行插件后,结果看起来不错。如您所见,线条粗细描述了该运动的大小。这意味着美国最大的贸易伙伴是其北部(加拿大)和南部(墨西哥)的邻国。

2分布流图¶

虽然与径向流图相似,但分布流图分支到它们的目的地。这不是必须走的路线。但这是一种抽象的方式,这种商品或信息是如何从一个来源地传递到多个目的地的。

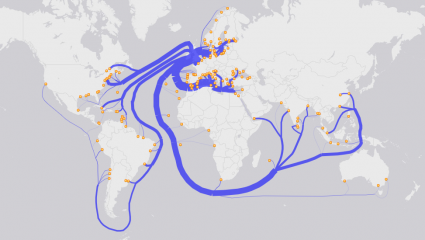

例如,英国煤炭出口1864使用了一个分布流程图。煤炭出口从英国的原产地扩散到多个目的地,就像卷曲的手指。

distributive flow map

要下载以创建此类型地图的工具是自定义的 Distributive Flow Lines tool (DFLT) 在ArcGIS中。给定一个起点和多个终点,这个工具使用成本距离和阻抗为您生成一个分布的流程图。

3网络流图¶

网络流图显示了沿既定网络的移动,通常基于交通或通信互联。它使用网络信息和属性来描述地图中的流量。

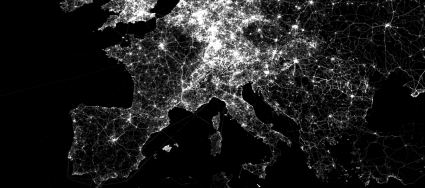

例如, HERE maps 显示给定路网中的平均日交通量。这些链接可以使用线条粗细和颜色来表示大小。

network flow map

另一个例子是你看到的航空公司的网络流程图。希思罗机场提供飞往世界84个不同国家的航班。焦点集中在希思罗机场,84条流线将辐射到每个可能的目的地。

结论¶

为了显示商品的流动,制图者使用线条。为了显示大小,它们改变了线条的宽度。

流量图可以分为径向图、网络图和分布图。

沃尔多·托伯勒(Waldo Tobler)连同他的`first law of Geography <../index.html?p=14343>`__一起说:“地理运动至关重要。这是因为世界上的许多变化都归因于地理移动。人,思想,金钱,能量或物质的运动。

没有比用流程图来表示这个运动更好的方法了。
