步骤1选择 Clip arctoolbox中的工具¶

在ArcToolbox（数据管理>栅格>栅格处理>剪辑）中，双击 **clip**工具。

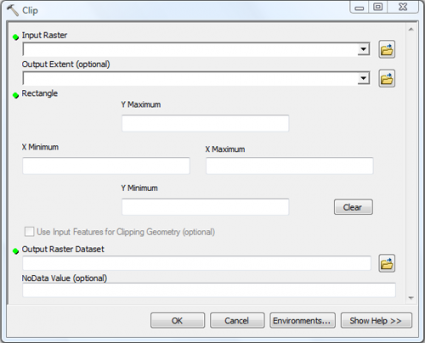

步骤2填写字段¶

输入栅格（必需） ：这是要剪裁的栅格。我们要剪裁“阴影浮雕”栅格。

输出范围（可选） ：这是要剪裁到的多边形边界。您可以在多边形数据集中选择特定的记录，它将只剪切此边界。在我们的例子中，我们将选择怀俄明州的多边形，然后将其拖放到字段中。如果有坐标而不是多边形范围，请键入最大值和最小值x和y。

使用输入功能剪切几何图形（可选）： 此复选框将栅格剪裁到多边形边界。我们想剪辑到怀俄明州，所以在复选框中插入一个复选标记。

输出栅格数据集： 这是输出的名称（剪裁栅格）。为输出添加扩展名，如.tif、.img或.jpg。

nodata值（可选）： 这意味着具有指定值的所有像素将在输出栅格数据集中设置为nodata。您可以在此字段中更改此值。

步骤3运行工具¶

单击“确定”运行“剪辑”工具。最后，该工具将栅格裁剪到多边形范围内。

怀俄明阴影浮雕的修剪栅格

步骤1启用图像分析工具栏¶

启用图像分析工具栏（Windows>图像分析）。之后，将在arcmap中显示图像分析窗口窗格。

图像分析工具栏

步骤2选择要剪裁的栅格¶

在“图像分析”工具栏中，选择要剪裁的栅格。确保选中复选框并突出显示栅格。如果不在图像分析工具栏中高亮显示栅格，则“剪辑”按钮将变灰。

在“图像分析”工具栏中选择“栅格”

步骤3：选择要剪辑到的多边形边界¶

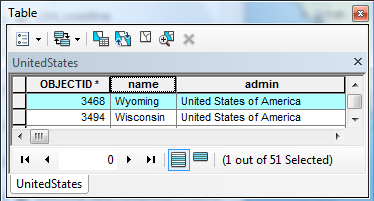

选择要将栅格剪裁到的多边形的记录。

美国多边形边界属性表

第4步单击 Clip 偶像¶

单击图像分析工具栏中的“剪辑”按钮。这将创建临时栅格。可以查看临时剪裁的栅格，了解导出时的外观。你现在要做的就是保存这个修剪过的栅格。

图像分析工具栏剪辑按钮

步骤5导出栅格¶

在“图像分析”工具栏中，突出显示工具创建的新剪裁栅格。单击导出按钮保存新的剪裁图像。

导出栅格按钮

选择要保存的文件的位置和名称。您还可以更改裁剪栅格的单元大小和格式。最后，单击“保存”以导出栅格。
