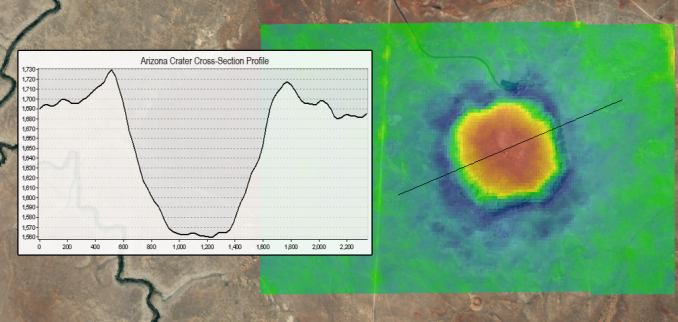

亚利桑那州大规模流星陨石坑的地形图¶
地形剖面作为横截面图¶
地形剖面图是横截面图。 沿直线显示高程。换句话说，如果你能沿着这条线将地球切片并从侧面观察，那么显示高度的二维图形就是一个地形剖面。
地形剖面有不同的术语来描述它们——垂直剖面图、横截面图或二维高程图。
与地形图中的等值线类似，它们在工程（如光缆设计）、水文（沿河道的坡度随线路上升）和土地利用规划（滑雪道设计）中有不同的用途。
我们将向您展示如何使用一个DEM和ArcGIS中的3D分析员扩展来构建地形剖面。
亚利桑那陨石坑¶
对地球产生如此影响的所有力量…相当不可思议，不是吗？
地图数据@2016谷歌图像@2016数字地球仪（亚利桑那陨石坑）

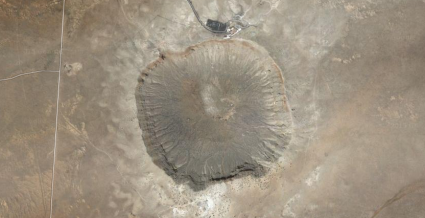

对于那些不知道的人来说，这是陨石坑，也被称为 Barringer Crater 亚利桑那州科科尼诺县（北纬35°1′38〃，西经111°1′21〃）
盯着流星的撞击……你不禁想知道，流星造成了多大的撞击。 into 地球？好吧，从上到下很难看到。以下是数字高程模型（DEM）的外观：
三维视图可能会有帮助，但是垂直剖面如何？
为了绘制地形剖面图，您必须启用3D扩展。您还需要添加3D工具栏。
使用内插线可以绘制一条线来分析坡度并创建地形纵断面。

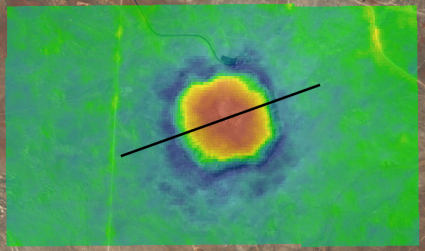

您将开始在需要立面轮廓的位置绘制线。我们把穿过陨石坑的线松开。增加一点透明度作为参考，我们的剖面线将在这里绘制地形剖面：
选择 剖面图 工具，如下所示：

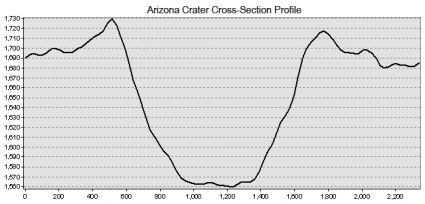

你可以观察地形剖面，估计它对地球造成了150-170米的撞击。除此之外，它大约有一英里宽。
不是灾难发生时你想站的地方。
现在轮到你创建地形剖面了¶
你可以用3D分析工具做一些非常简单的事情。生成横截面线和二维图只是其中之一。
一张珠穆朗玛峰的地形图……甚至用这些画出你家附近的一座山。free global DEM data sources。
简单来说，二维图 在陆地上显示高度。
它们是沿着通过一部分地形图绘制的线的二维横截面视图 tons of real-world applications。
