电感并联电阻基本介绍

2017-01-12 作者: xuzhiping 浏览: 3090 次

摘要: 一般只有在L用电阻型电感(大于1mH)的时候会加,但有的也不会加,只是在两个焊盘间做一个放电的铜箔。 首先,可以肯定的是,这个电阻正常工作是不起作用的,只有在异常情况下才会起作用 那就是雷击,打高压时,用来放电的,有些板子是用尖峰铜箔放电,效果是一样的。 还...

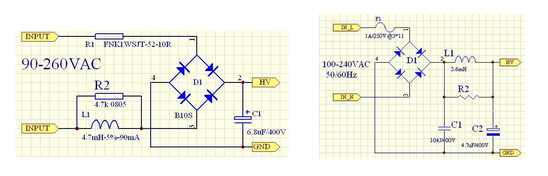

一般只有在L用电阻型电感(大于1mH)的时候会加,但有的也不会加,只是在两个焊盘间做一个放电的铜箔。

首先,可以肯定的是,这个电阻正常工作是不起作用的,只有在异常情况下才会起作用 那就是雷击,打高压时,用来放电的,有些板子是用尖峰铜箔放电,效果是一样的。

还有一种说法是断电之后用来泄放电流的,一般为4.7K,5.1K 差模电容是1M,2M。

但是共模电感很多电路没加,也没事,还是倾向打高压时用来放电,可以并联一个1206/4.7K的贴片电阻,也可以在画板时,花一个尖峰放电,效果是一样的,都是为了打高压时起到保护作用,平时没有用处的。

有些时候,电感有声音,是否并联了这个电感就好很多呢,当然,在ZCS接一个滤波电容,可以消除这个响声。

1.ESD对输出端口放电,在输入为2线(L/N)时,ESD放电需要从输入端口入地,如果输入电感没有并联电阻(或PCB没有布置放电尖端),将形成大的感抗(频率较高),阻碍ESD泄放,会导致设备ESD不过。

2.雷击结束后,输入端电感可能会产生较高的感生电压,并联电阻有利于泄放。但是:通常防雷电路在输入电感前端,这个电感可以不并联电阻。
