555定时电路的工作原理

2017-01-03 作者: xuzhiping 浏览: 5138 次

摘要: 555定时器 555定时器是一种模拟和数字功能相结合的中规模集成器件。一般用双极型(TTL)工艺制作的称为 555,用互补金属氧化物(CMOS )工艺制作的称为 7555,除单定时器外,还有对应的双定时器556/7556。555定时器的电源电压范围宽,可在4....

555定时器

555定时器是一种模拟和数字功能相结合的中规模集成器件。一般用双极型(TTL)工艺制作的称为 555,用互补金属氧化物(CMOS )工艺制作的称为 7555,除单定时器外,还有对应的双定时器556/7556。555定时器的电源电压范围宽,可在4.5V~16V工作,7555可在 3~18V工作,输出驱动电流约为 200mA,因而其输出可与 TTL、CMOS或者模拟电路电平兼容。

555定时器的应用

1.构成施密特触发器,用于TTL系统的接口,整形电路或脉冲鉴幅等;

2.构成多谐振荡器,组成信号产生电路;

3.构成单稳态触发器,用于定时延时整形及一些定时开关中。

555应用电路采用这3种方式中的1种或多种组合起来可以组成各种实用的电子电路,如定时器、分频器、元件参数和电路检测电路、玩具游戏机电路、音响告警电路、电源交换电路、频率变换电路、自动控制电路等。

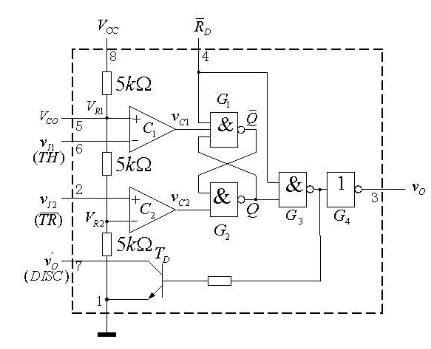

555定时器的电路工作原理(555定时电路工作原理)

555 定时器的功能主要由两个比较器决定。两个比较器的输出电压控制RS 触发器和放电管的状态。在电源与地之间加上电压,当5脚悬空时,则电压比较器C1的同相输入端的电压为2VCC /3,C2的反相输入端的电压为VCC 若触发输入端TR 的电压小于VCC /3,则比较器C2的输出为0,可使 RS 触发器置 1,使输出端 OUT=1。如果阈值输入端TH的电压大于2VCC/3,同时TR 端的电压大于VCC /3,则C1的输出为0,C2的输出为1,可将RS触发器置0,使输出为0电平。

555定时电路

输入参数:R1 (ohm); R2(ohm); C(F)

输出参数:占空比(%), 高电平时间(s),低电平时间(s), 频率(Hz)

计算公式:

TH (高电平时间s) = 0.693 * (R1 + R2) * C

TL (低电平时间s) = 0.693 * R2 * C

Frequency(输出频率) = 1.44 / ((R1 + R2 + R2) * C

DCP(占空比%) = (T(h) / (T(h) + T(l))) * 100
