注解

This project is only included on the OSGeoLive virtual machine disk (VMDK)

gvSIG Desktop Quickstart

gvsig是一个地理信息系统（geographic information system，gis），即一个桌面应用程序，旨在捕获、存储、处理、分析和部署任何类型的参考地理信息，以解决复杂的管理和规划问题。gvsig以其用户友好的界面著称，能够访问最常见的格式，包括矢量格式和栅格格式。它具有广泛的工具来处理类似地理信息（查询工具、布局创建、地理处理、网络等），这使gvsig成为在陆地领域工作的用户的理想工具。

注解

如果gvsig用户界面没有响应，请尝试 Alt+f 例如，打开文件菜单。那么，用户界面应该可以再次工作。这个bug只在osgeolove的gvsig发行版中发生。它不会出现在正常的gvsig安装中。

注解

注：对于版本gvsig 2.3.1：要加载栅格文件，用户必须在文件所在的文件夹中具有写入权限。否则，应用程序将请求有效的文件夹（具有写入权限）。由于“用户”用户在“数据”文件夹中没有写入权限，因此在被询问时，需要选择用户确实具有写入权限的文件夹，例如，“/home/user”。

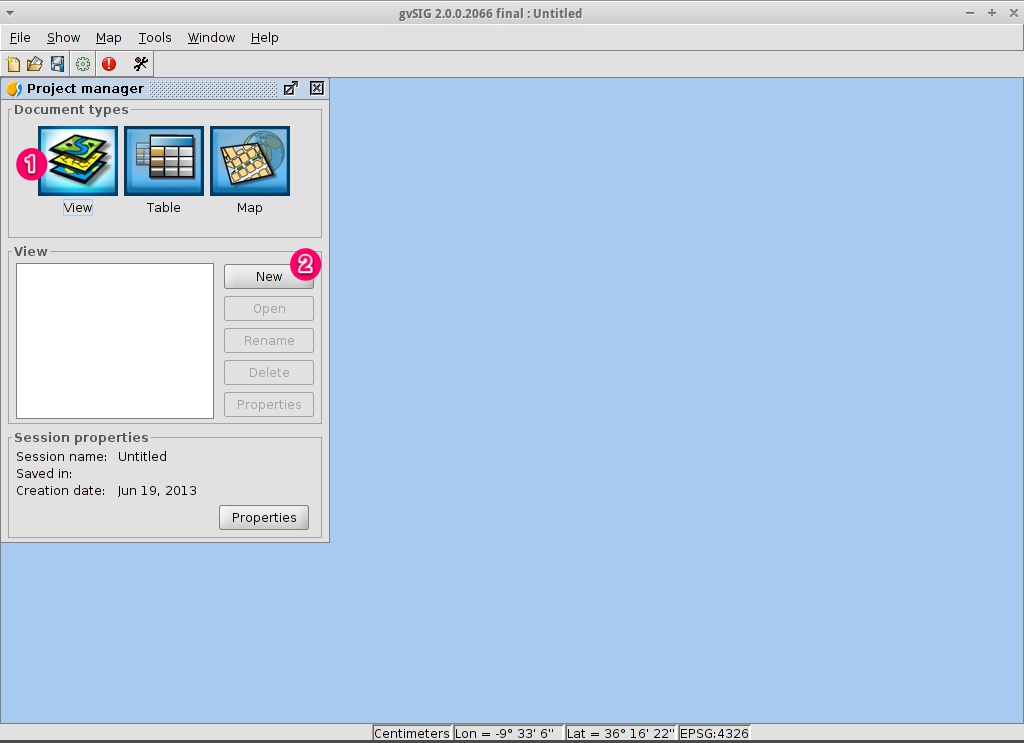

启动gvsig并创建视图

  1. 从应用程序菜单中选择gvsig， Geospatial ‣ Desktop GIS ‣ gvSIG . 应用程序启动通常需要大约一分钟的时间。
  2. 默认情况下，打开gvsig时，将选择“查看”文档类型的空项目文件。然而，在osgeolive上，gvsig被配置为从默认项目开始。点击 New Project 按钮或转到 File ‣ New Project . 出现提示时，您可以选择 Discard Changes 因为我们不会使用上一个项目。
  3. 点击 New 按钮创建视图。它将自动打开。
../_images/gvsig_qs_001_.png

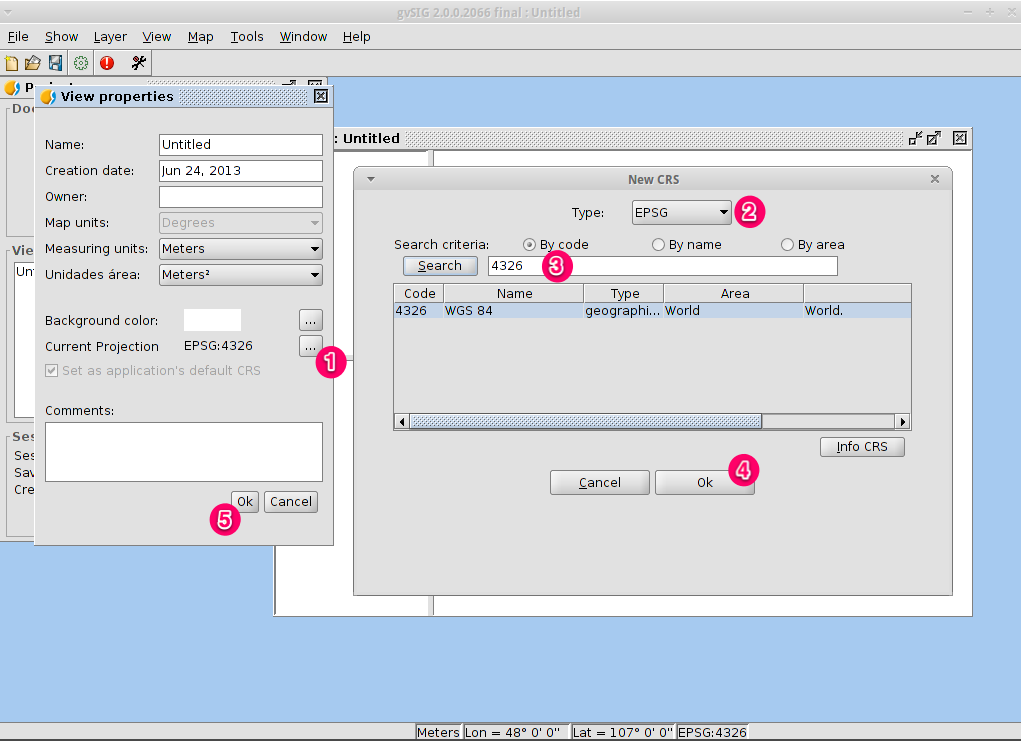

定义视图的投影

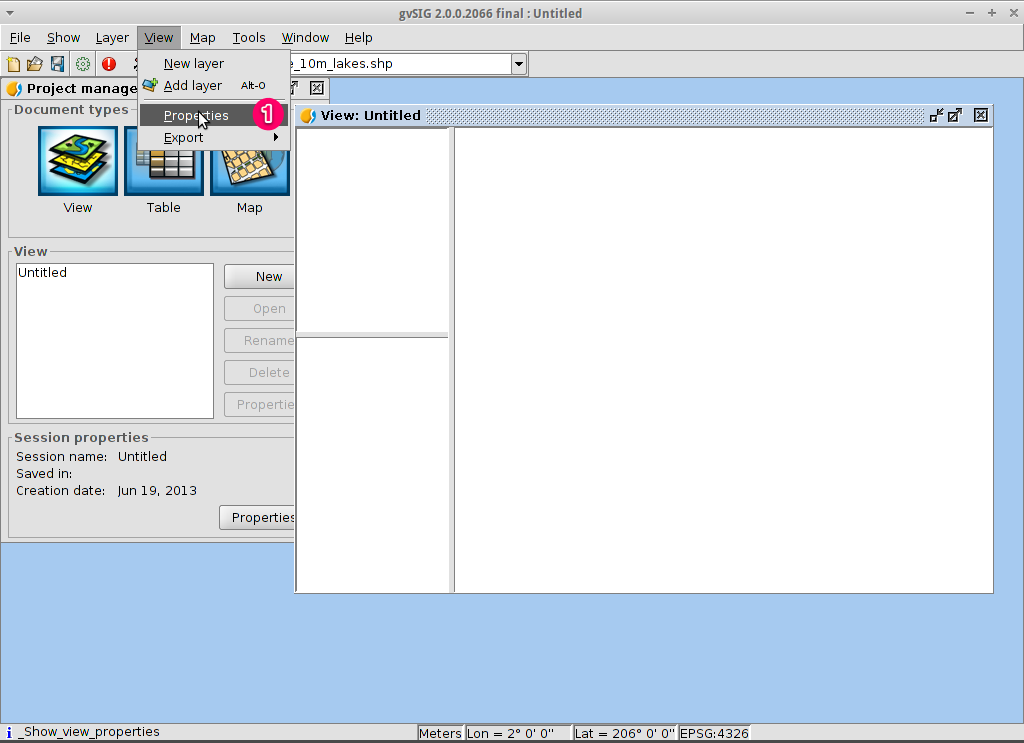

  1. 选择 View ‣ Properties .

    ../_images/gvsig_qs_002_.png

  2. 对于 Current projection ，点击 ... 按钮。这将打开 新CRS 对话框。

  3. 使用下拉列表 Type 选择EPSG。

  4. 输入坐标参考系的EPSG代码。对于这个例子，我们使用的是epsg=4326，这是wgs84二维地理投影。然后点击 Search 按钮。这将在搜索输入字段下的表中列出选定的CRS。

  5. 选择 OK 回到 视图属性 对话。EPSG代码现在是4326，地图单位已改为度数。

  6. 选择 OK 回到 项目经理.

../_images/gvsig_qs_003_.png

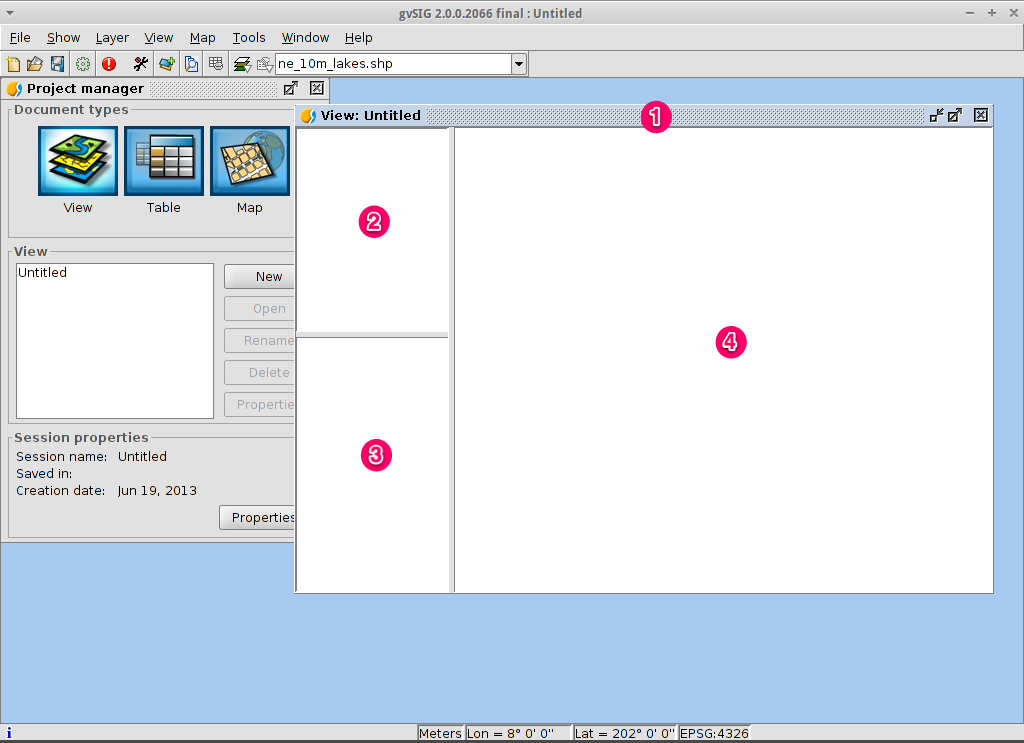

    1. 视图窗口由三个区域组成。
  • （2） 左上角单元格包含视图中使用的矢量或栅格图层列表（即目录）。
  • （3） 左下角单元格显示选定向量文件上主视图的范围。
  • （4） 右侧单元格是渲染栅格和矢量数据的主要显示区域。
../_images/gvsig_qs_005_.png

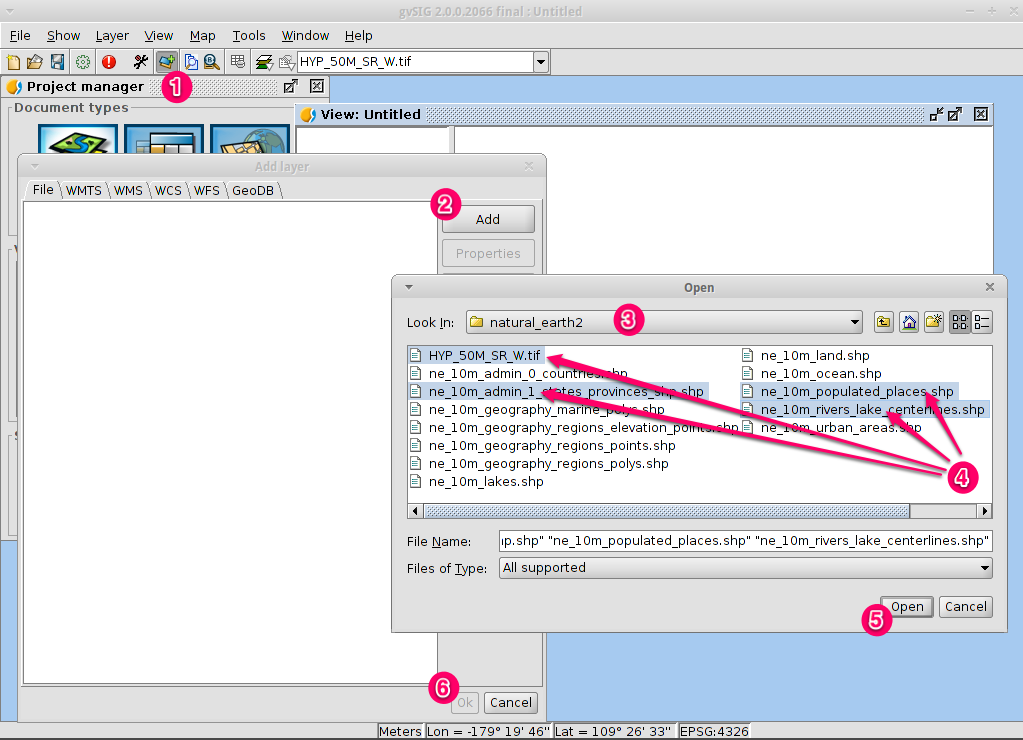

向视图添加图层

  1. 点击 Add layer 主工具栏中的图标打开 Add layer 对话框。
  2. 选择 Add 在 Add layer 对话框。默认情况下，第一个选项卡是 File 所以 Open 将出现“文件”对话框。
  3. 向下钻取到 /usr/local/share/data/natural_earth2/ 目录。
  4. 选择如图所示的文件。
../_images/gvsig_qs_006_.png

注解

默认情况下，所有格式都会显示出来，这样我们就可以通过按住 CTRL 关键。

  1. 点击 OK 按钮返回到 Add layer 对话框。
  2. 点击 OK 按钮上 Add layer 对话框以返回视图。

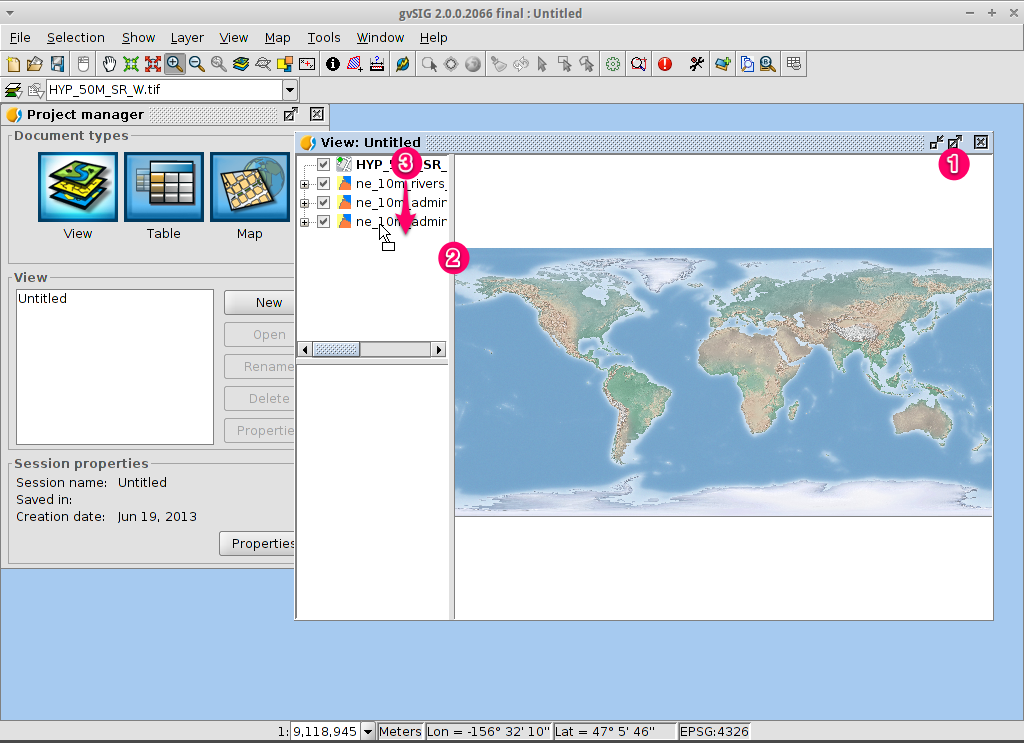

配置视图显示

  1. 点击 Maximize 用于更好地查看数据的图标。
  2. 可以使用鼠标调整“目录”列的大小，以帮助查看长文件名。
  3. 如果栅格图层位于顶部，则应手动将其移动到底部。
../_images/gvsig_qs_008_.png

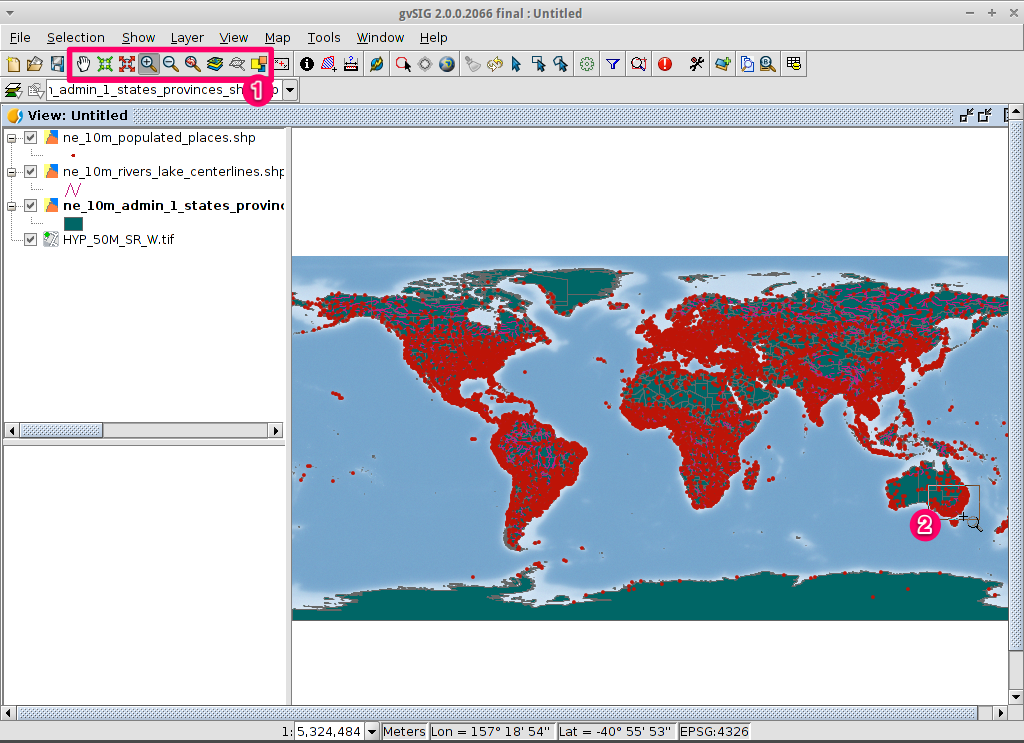

放大区域

  1. 默认情况下 Zoom in 在主工具栏上选择工具。
  2. 使用鼠标指针在澳大利亚东南部绘制边界框。为此，请选择边界框的左上角，按住鼠标左键，然后将边界框的右下角拖动到选定区域上。一旦定义了近似区域，请释放鼠标左键。
../_images/gvsig_qs_009_.png

更改层的外观

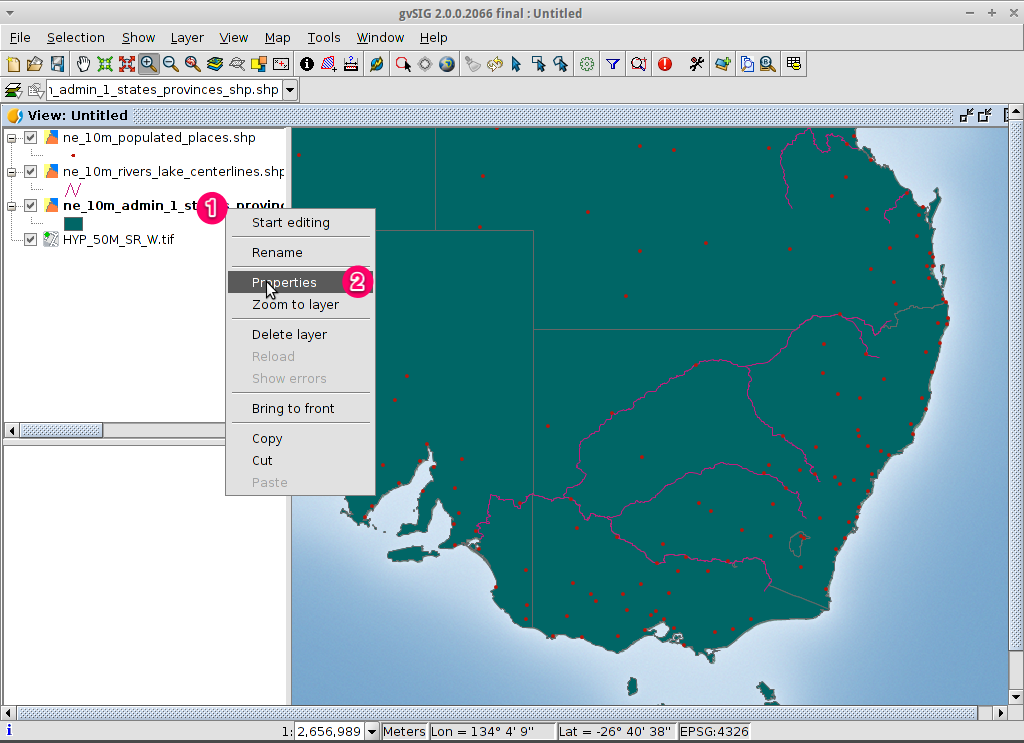

使多边形透明

  1. 选择 ne_10m_admin_1_states_provinces.shp 使用鼠标左键分层，然后用鼠标右键再次单击。
  2. 选择 Properties 子菜单。
  3. 这个 Layer properties 将出现对话框。
../_images/gvsig_qs_010_.png

更改向量层的符号

  1. 选择 Symbols 选项卡位于 Layers properties 对话框。
  2. 选择 Choose symbol 按钮如此 Symbol selector 对话框出现。

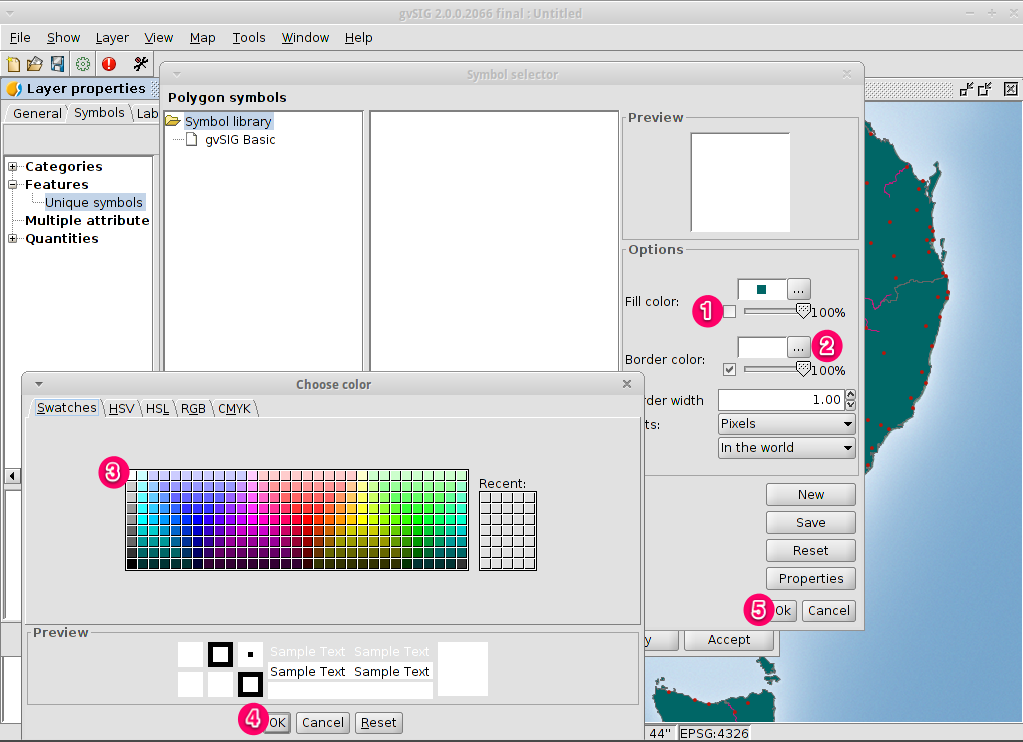

删除填充符号并更改边框颜色

  1. 取消检查 Fill color 使多边形透明。
  2. 点击 ... 接近 Border color: .
  3. 选择白色作为颜色。
  4. 点击 OK 按钮返回到 Symbol selector 对话框。
  5. 点击 OK 按钮返回到 Layers properties 对话框。
../_images/gvsig_qs_012_.png

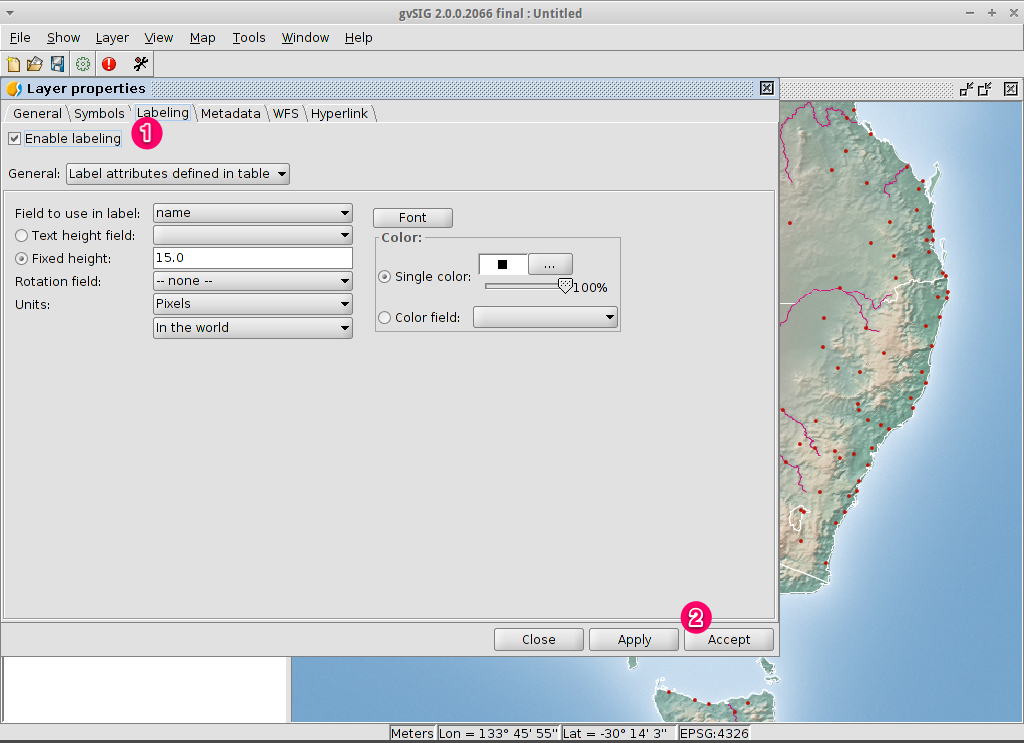

更改向量层的标签

  1. 选择 Labelling 选项卡位于 Layers properties 对话框。
  2. 将文本属性更改为图像上显示的属性，然后单击 Accept 按钮。
../_images/gvsig_qs_013_.png

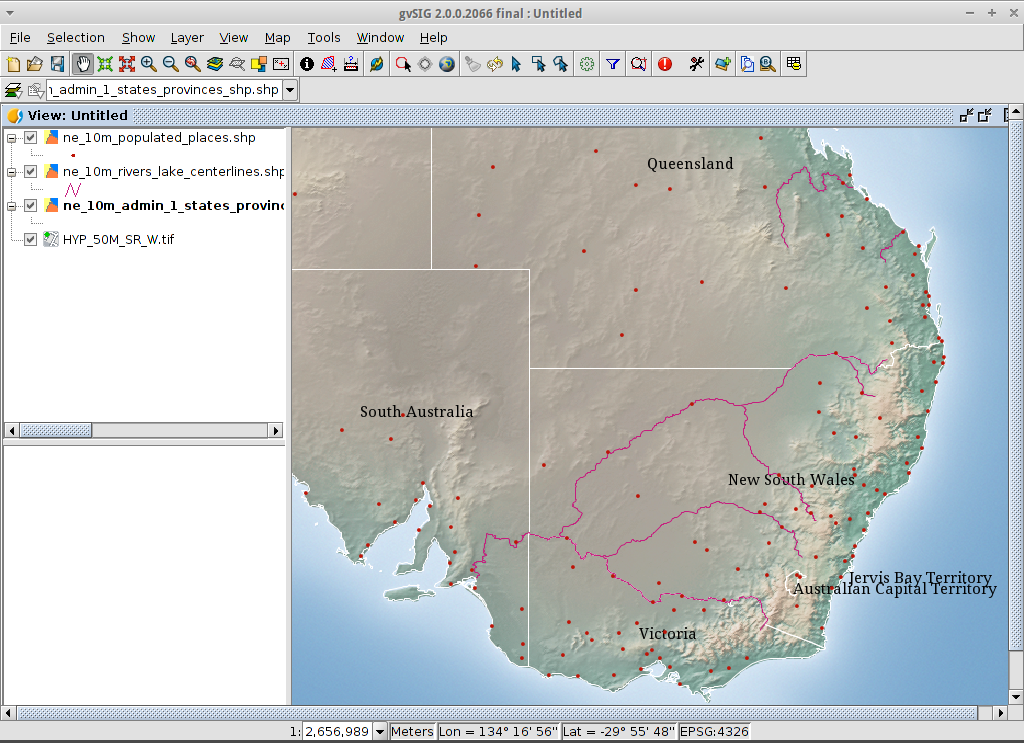

查看结果

请注意，这是一个非常基本的视图，显示叠加在栅格文件上的点、线和多边形矢量文件。使用航空照片或数字地形模型作为矢量数据的背景，或者显示以不同格式存储的其他矢量数据，都很容易。

../_images/gvsig_qs_014_.png

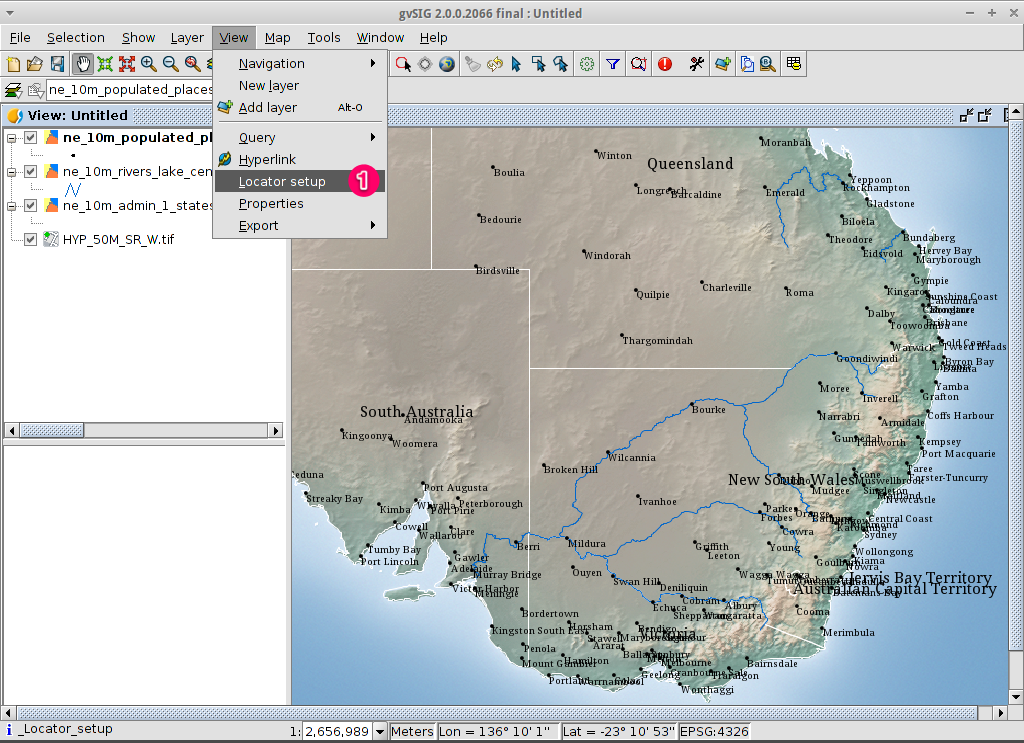

添加概述或定位器

选择 View ‣ Locator setup .

../_images/gvsig_qs_016_.png

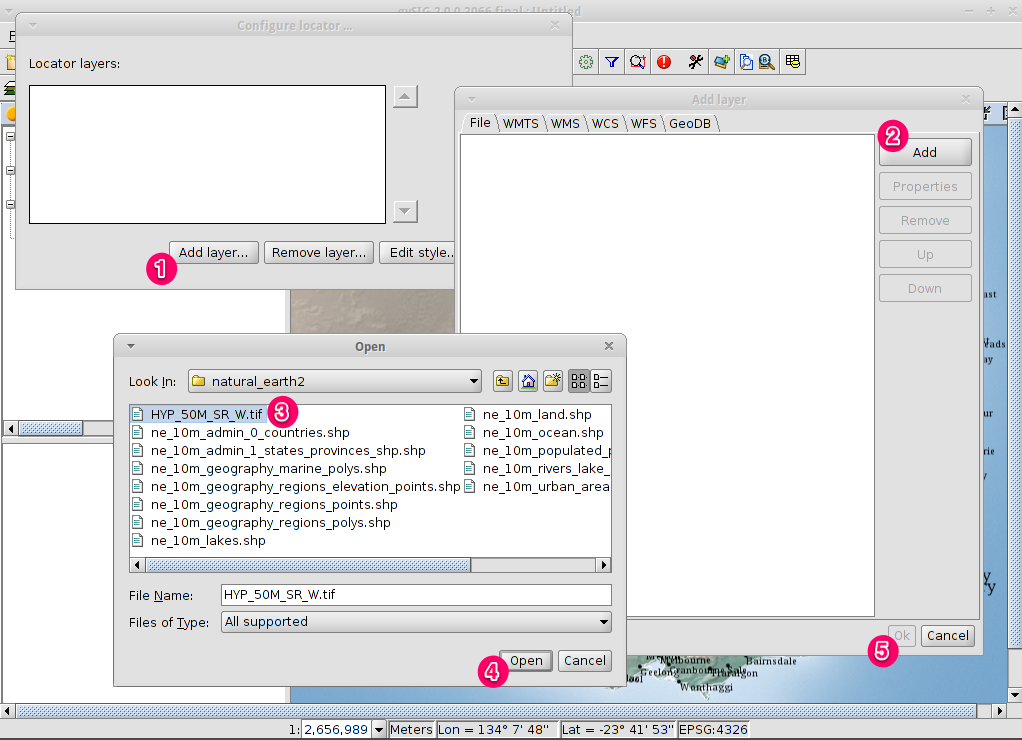

  1. 点击 Add layer… 按钮。
  2. 在“添加层”窗口中，单击 Add 按钮。
  3. 选择 HYP_50M_SR_W.tif 层。
  4. 点击 Open 按钮返回到“添加层”窗口。
  5. 点击 Ok 按钮并关闭配置定位器窗口。
../_images/gvsig_qs_017_.png

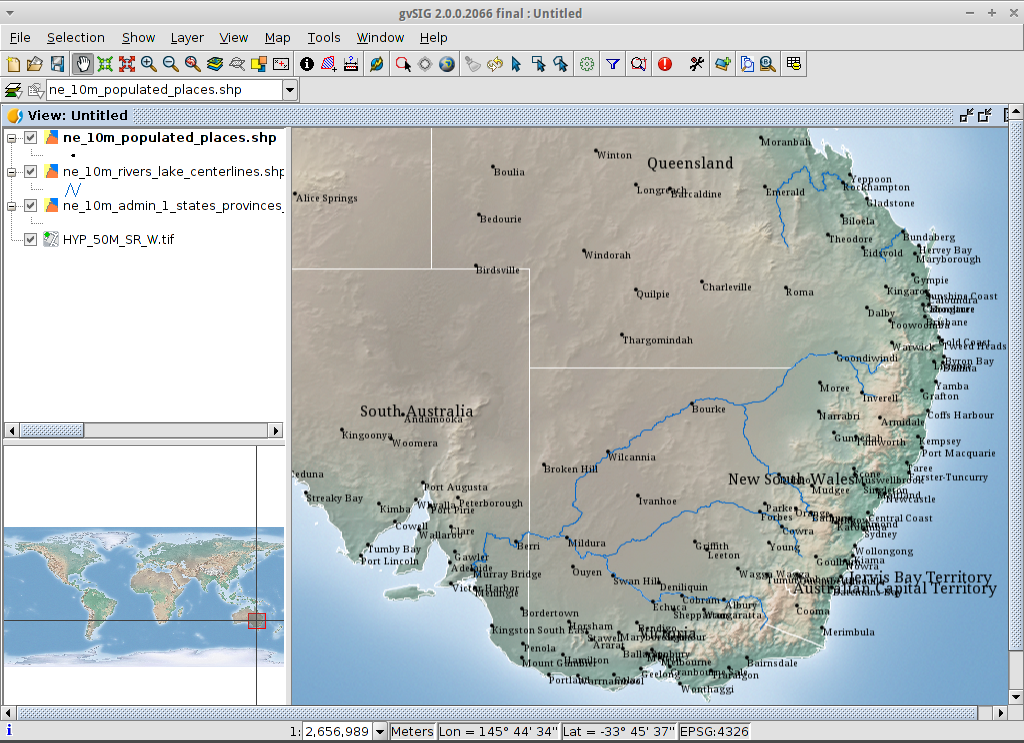

现在我们可以很容易地知道世界上的景色在哪里。

../_images/gvsig_qs_018_.png

选择区域内的城镇

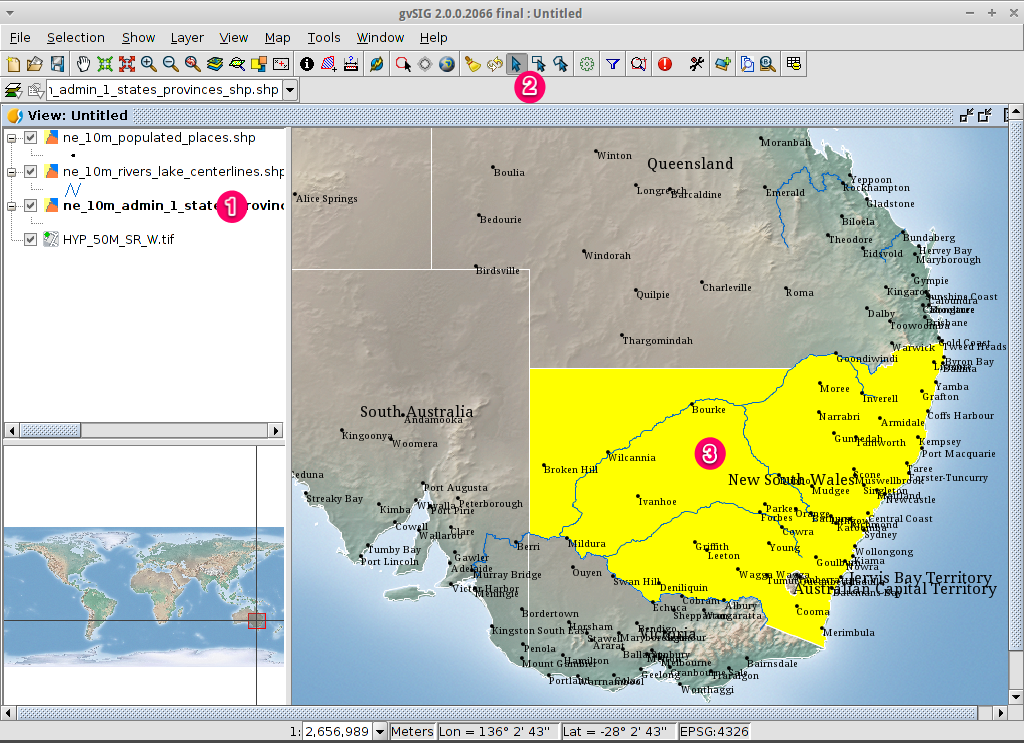

选择区域

  1. 选择 ne_10m_admin_1_states_provinces.shp 使用鼠标左键分层。
  2. 选择 Select by point 主工具栏中的图标。
  3. 单击代表新南威尔士州的多边形。多边形将变为黄色或其他颜色，具体取决于您的用户偏好。
../_images/gvsig_qs_019_.png

打开“按层选择”工具

  1. 选择 ne_10m_populated_places.shp 使用鼠标左键分层。
  2. 选择 Selection ‣ Select by layer 打开 Selection by Layer 对话
../_images/gvsig_qs_020_.png

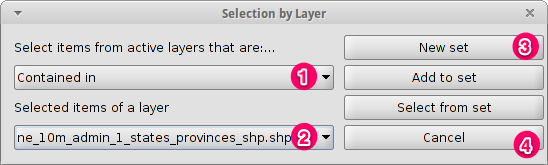

选择区域内包含的城镇

  1. 使用的左侧下拉框更改第一个选择条件 Selection by Layer 对话框，如图所示。
  2. 如图所示，更改第二个选择条件。
  3. 单击 New set 按钮选择所选多边形内的城镇。
  4. 选择 Cancel 按钮在 Selection by Layer 对话框以返回视图。
../_images/gvsig_qs_021_.png

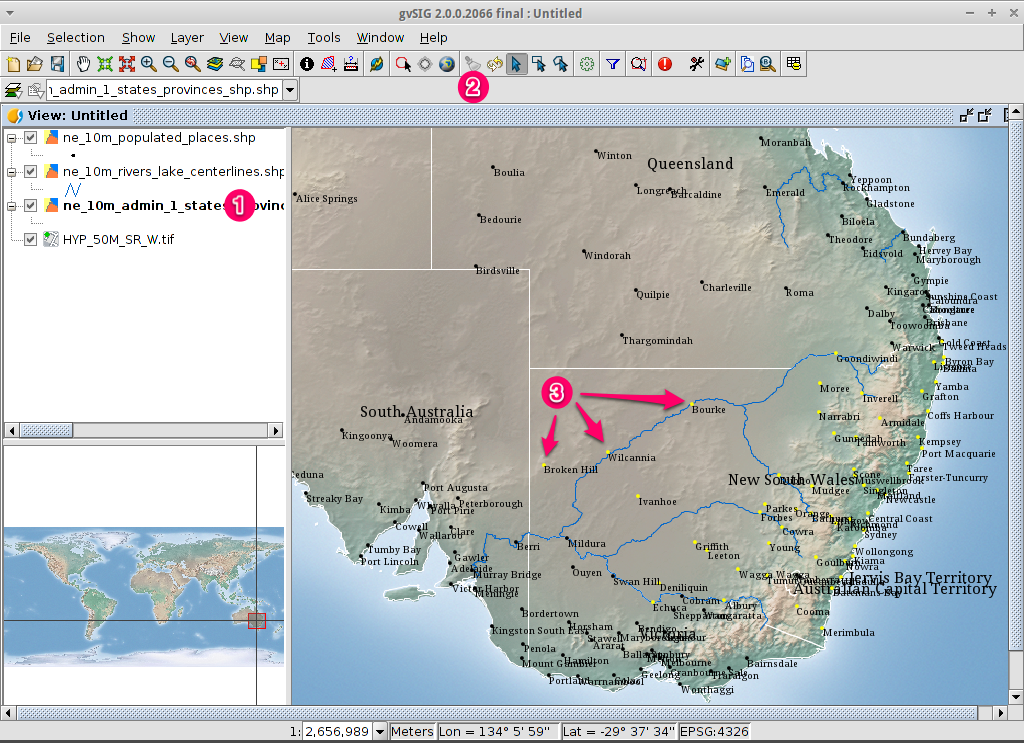

取消选择多边形，以便查看发生了什么

  1. 选择 ne_10m_admin_1_states_provinces.shp 使用鼠标左键分层。
  2. 选择主工具栏中的“清除选择”图标。
  3. 您现在可以看到，只有新南威尔士州内的那些城镇被选中。
../_images/gvsig_qs_022_.png

将所选功能导出到新的形状文件

选择输出文件格式

  1. 选择 ne_10m_populated_places.shp 使用鼠标左键分层。
  2. 选择 Layer ‣ Export to... 开始导出。
  3. 选择 形状格式.
  4. 点击 Next.
../_images/gvsig_qs_023_.png

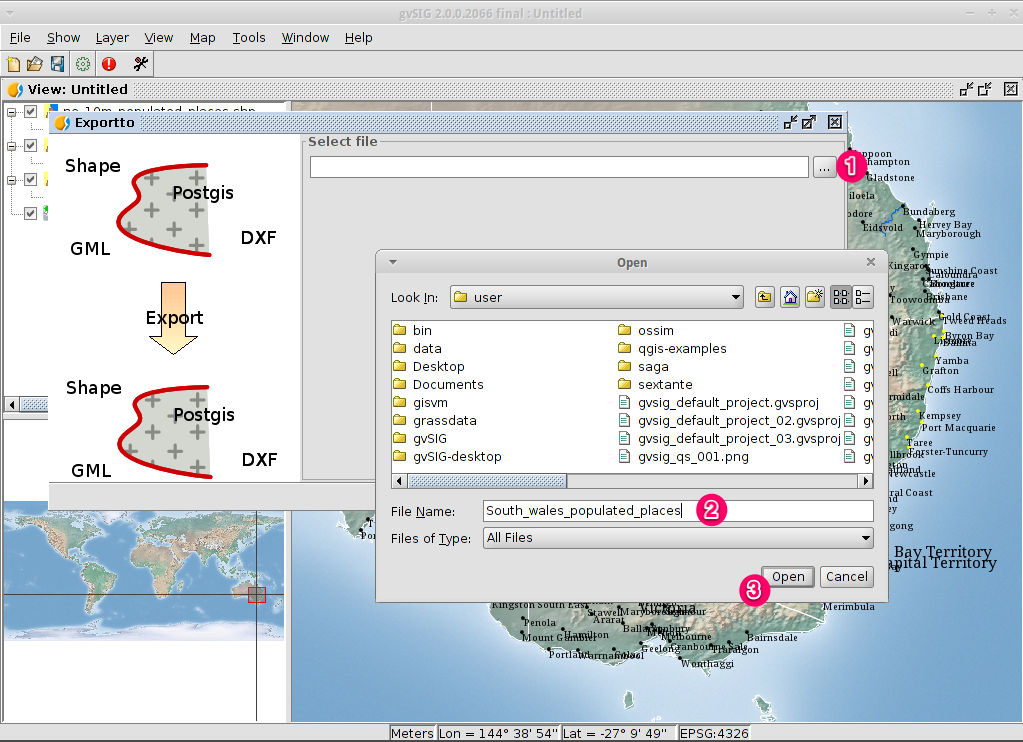

选择输出文件名

  1. 选择文件夹并键入文件名。
  2. 点击 Open 然后在 Next.
../_images/gvsig_qs_024_.png

参考系

  1. 选择选项*original（epsg:4326）*以保留视图的参考系统。
  2. 点击 Next.

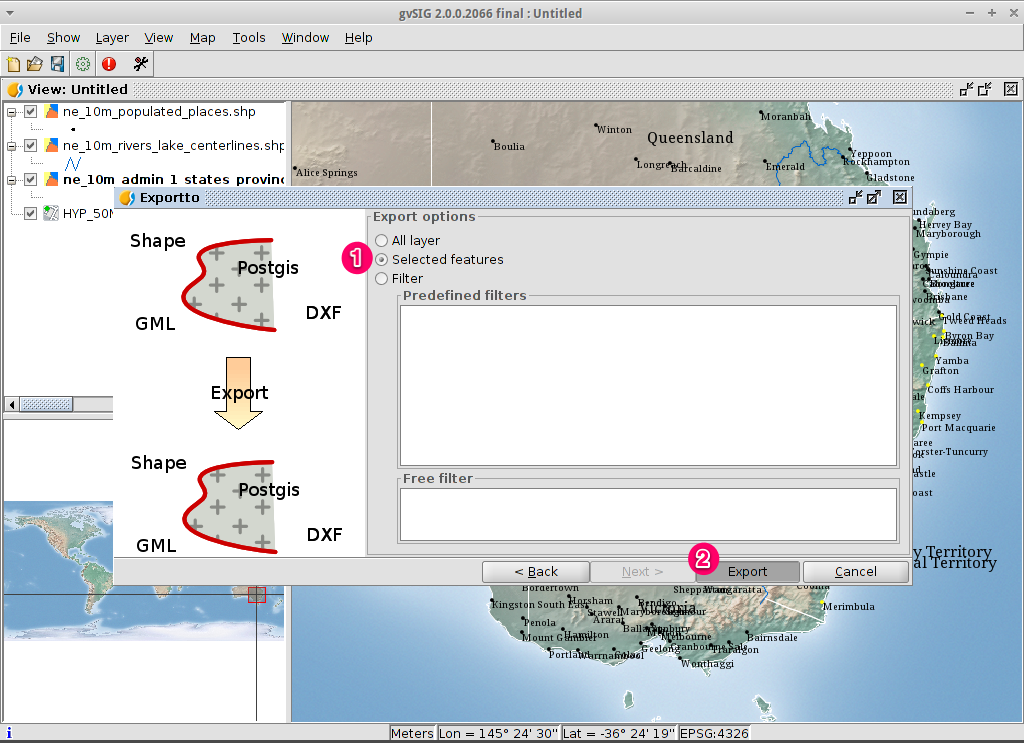

出口选择权

  1. 选择选项 Selected features 为了只出口新南威尔士的城镇。
  2. 点击 出口.
../_images/gvsig_qs_025_.png

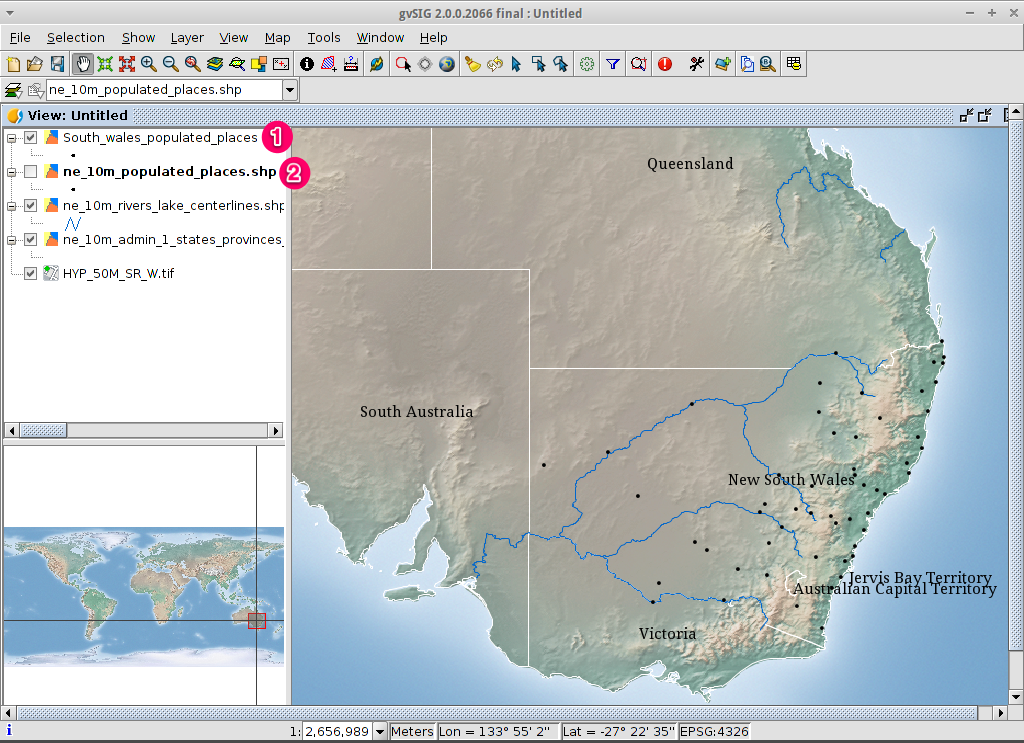

查看结果

  1. 新层已添加到视图中。
  2. 为了检查导出是否正常，请将原始文件设置为不可见。只应显示新南威尔士的城镇。
../_images/gvsig_qs_026_.png

创建新地图

  1. 选择 Map 文档类型 项目经理.
  2. 点击 New 按钮创建地图。
  3. 将显示一个新窗口，从中可以选择要在地图上插入的视图。选择您拥有的唯一视图，然后按 接受.
  4. 地图将与所选视图一起显示。

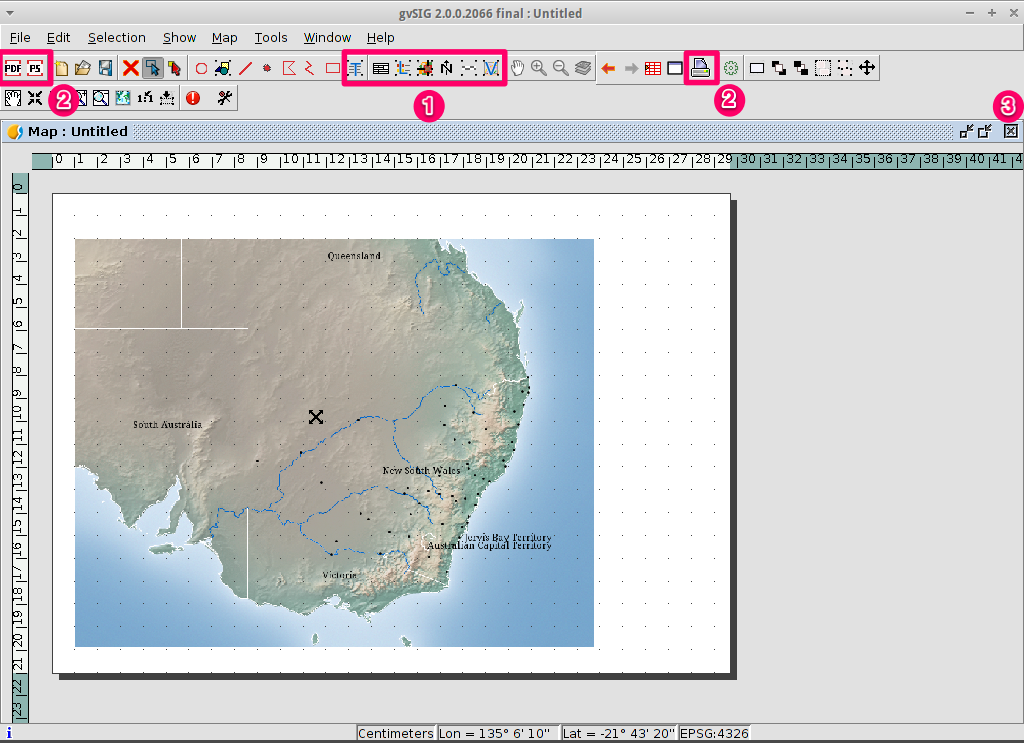

使用地图

  1. 可以使用主工具栏中的图标或中的子菜单将其他元素（如比例和北箭头）添加到地图中。 Map 菜单。
  2. 该地图可以打印或导出为PDF或Postscript格式，以便并入其他作品中。
  3. 选择 Close window 返回到**项目经理**的图标
../_images/gvsig_qs_029_.png

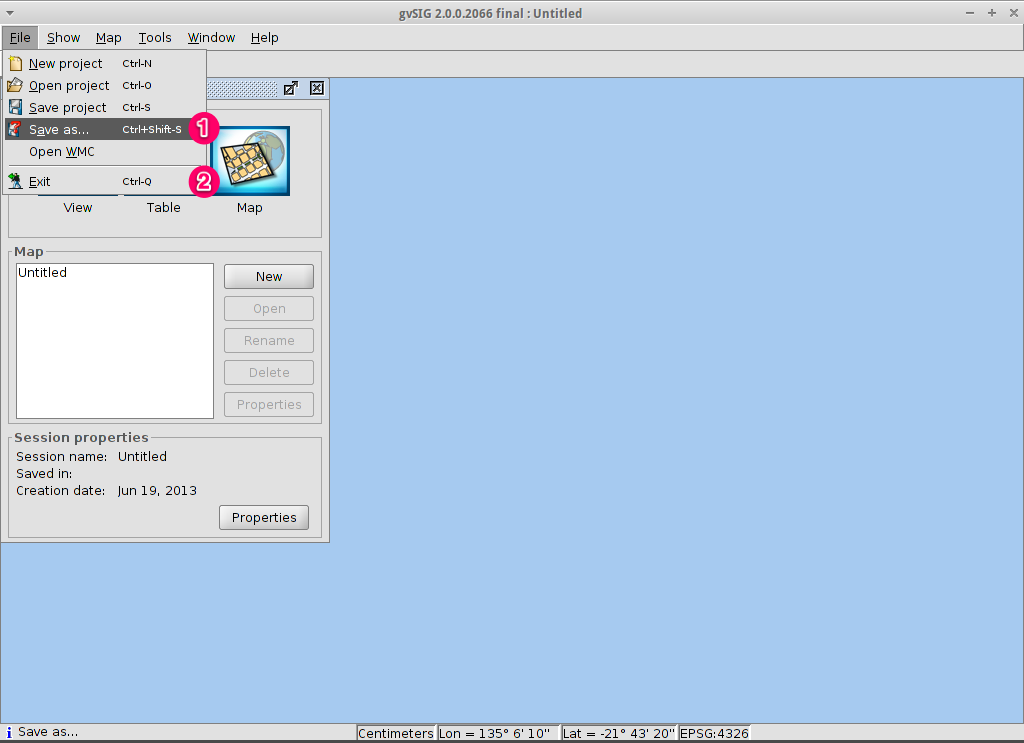

保存您的项目或退出gvSIG

  1. 通过使用 File ‣ Save as... 菜单选项，或
  2. 通过使用 File ‣ Exit 菜单选项。
../_images/gvsig_qs_030_.png

安装加载项

打开加载项管理器

  1. 选择 Tools ‣ Addons manager . 过了一会儿， Install package 窗口将出现。
  2. 内 Install package 窗口，选择选项 从URL安装.
  3. 选择图片中显示的回购URL。
  4. 点击 Next 按钮。
../_images/gvsig_qs_031_.png

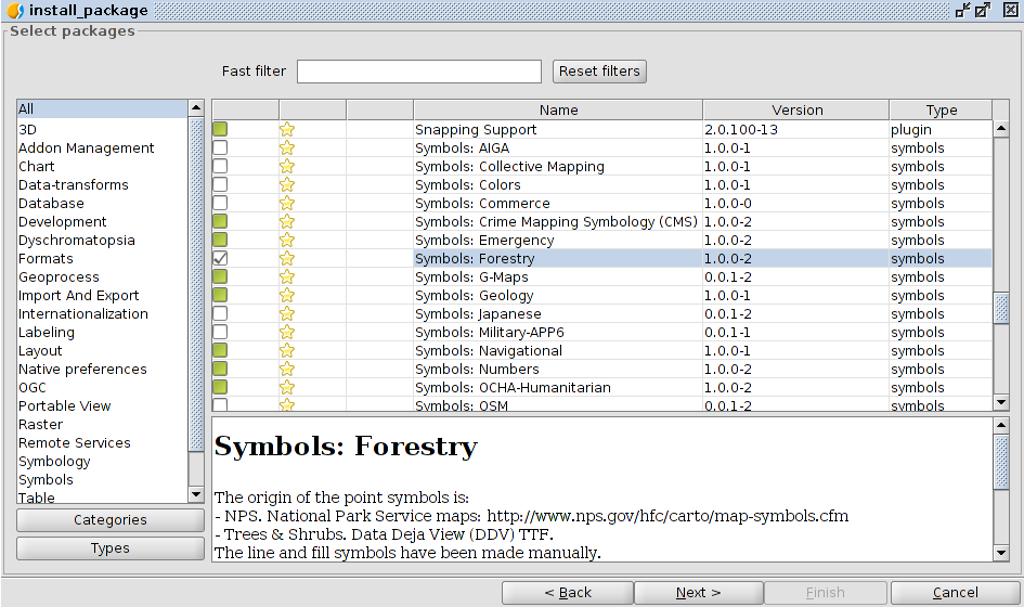

查找加载项

  1. 在附加组件管理器中，我们可以找到插件和符号库。
  2. “林业”类型 Fast filter 文本框。
  3. 检查调用的加载项 Symbols: Forestry （这是一个符号库）。
  4. 点击 Next.
../_images/gvsig_qs_032__.png

安装完毕

  1. 点击 开始下载.
  2. 然后点击 Next.
  3. 最后点击 完成.

尽管新消息表明需要重新启动，但符号库不需要重新启动。我们只需要在安装插件时重新启动。

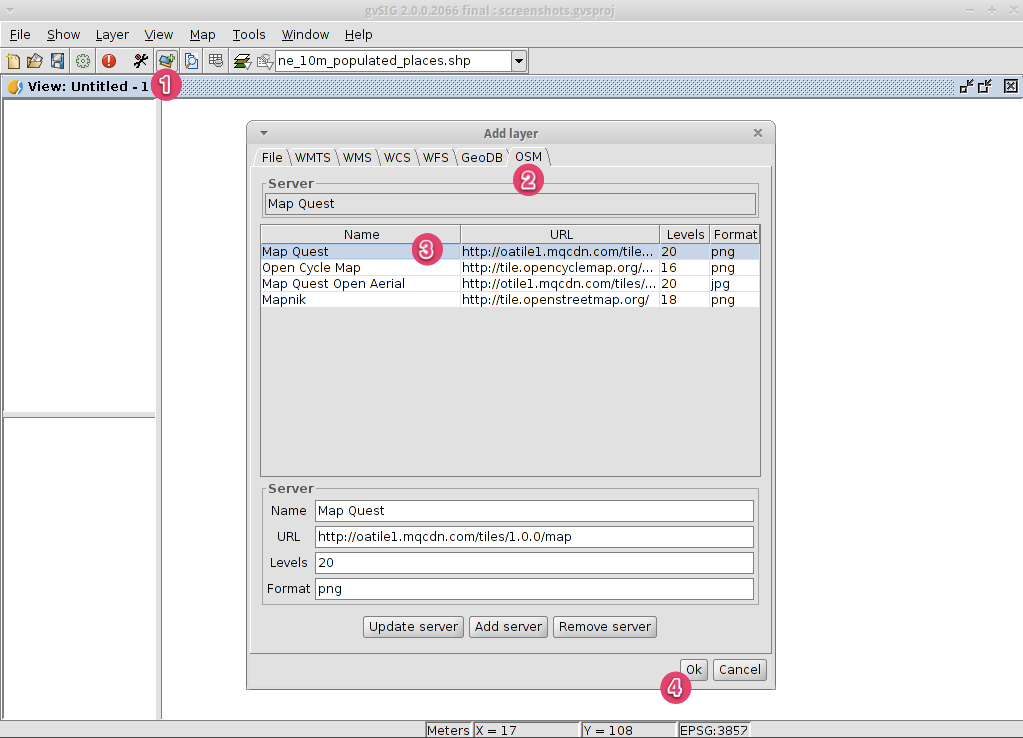

添加OpenStreetMap层

  1. 现在我们要添加OpenStreetmap地图。在新视图中，在EPSG 3857中，单击 Add layer… 按钮。
  2. 选择 OSM 标签。
  3. 从可用层中选择“mapnik”。
  4. 点击 Ok.
../_images/gvsig_qs_036__.png

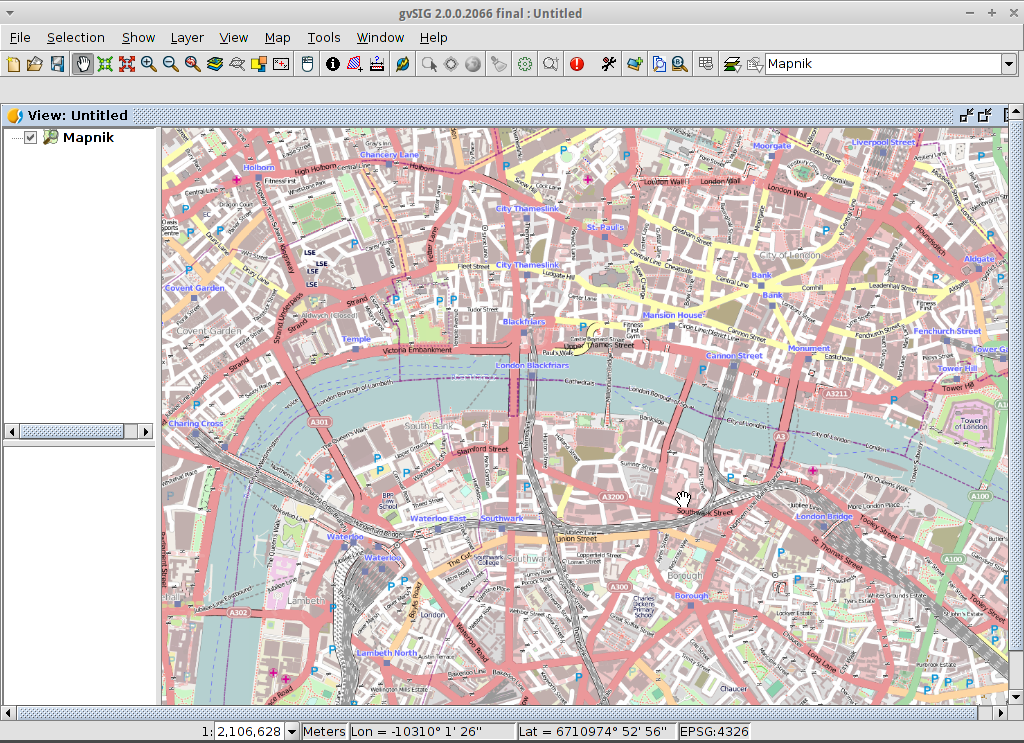

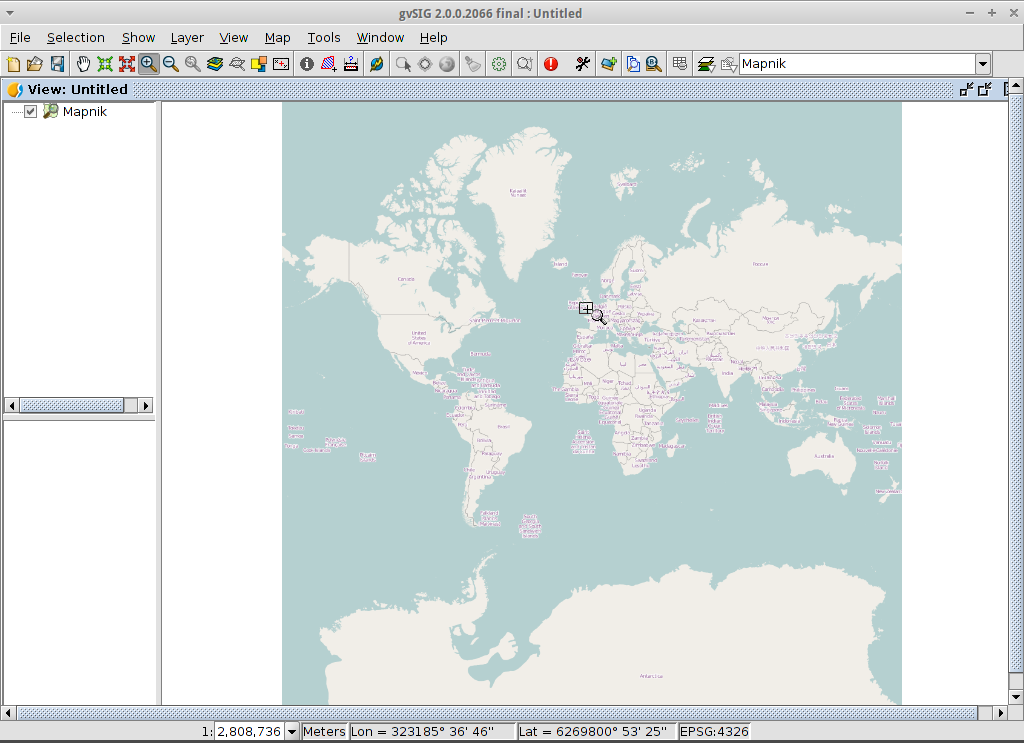

查看结果

新图层已添加到视图中。只要放大一个区域，我们就能看到详细的开放街道地图数据。

../_images/gvsig_qs_037_.png ../_images/gvsig_qs_038_.png

添加WMTS层

WMTS是基于Tile管理的WMS OGC标准的一个演变。

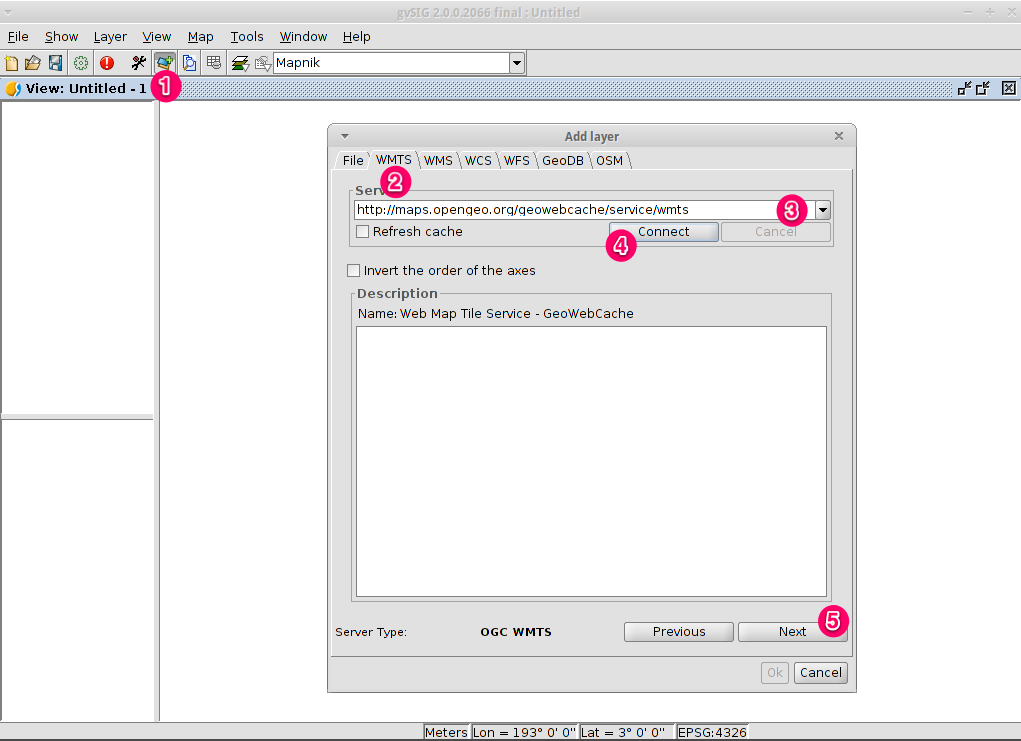

选择服务器

  1. 在视图中，单击 Add layer… 按钮。
  2. 选择 WMTS 标签。
  3. 选择图片中显示的URL。
  4. 点击 连接.
  5. 点击 Next.
../_images/gvsig_qs_039_.png

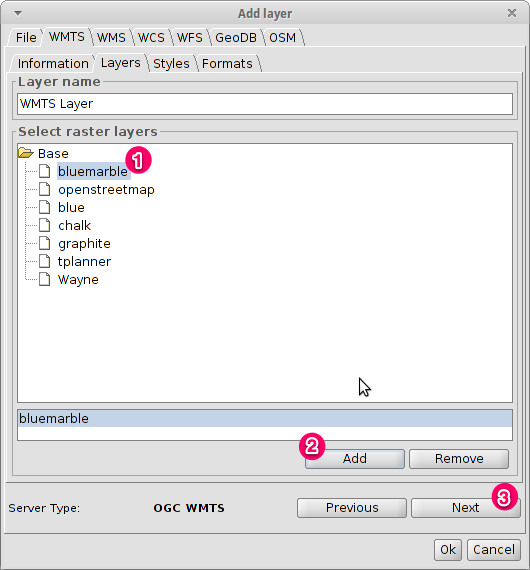

选择一个可用层

  1. 选择一个可用层（例如，BlueMarble）
  2. 点击 Add.
  3. 点击 Next.
../_images/gvsig_qs_040_.png

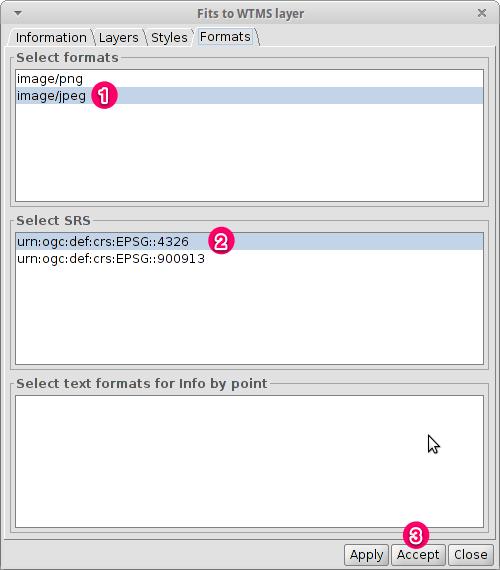

选择图像格式和参考系

  1. 选择 image/jpeg 作为图像格式。
  2. 选择 EPSG:4326 （注意视图必须具有相同的SRS。如果没有，则取消，更改并重新启动）。
  3. 点击 接受.
../_images/gvsig_qs_041_.png

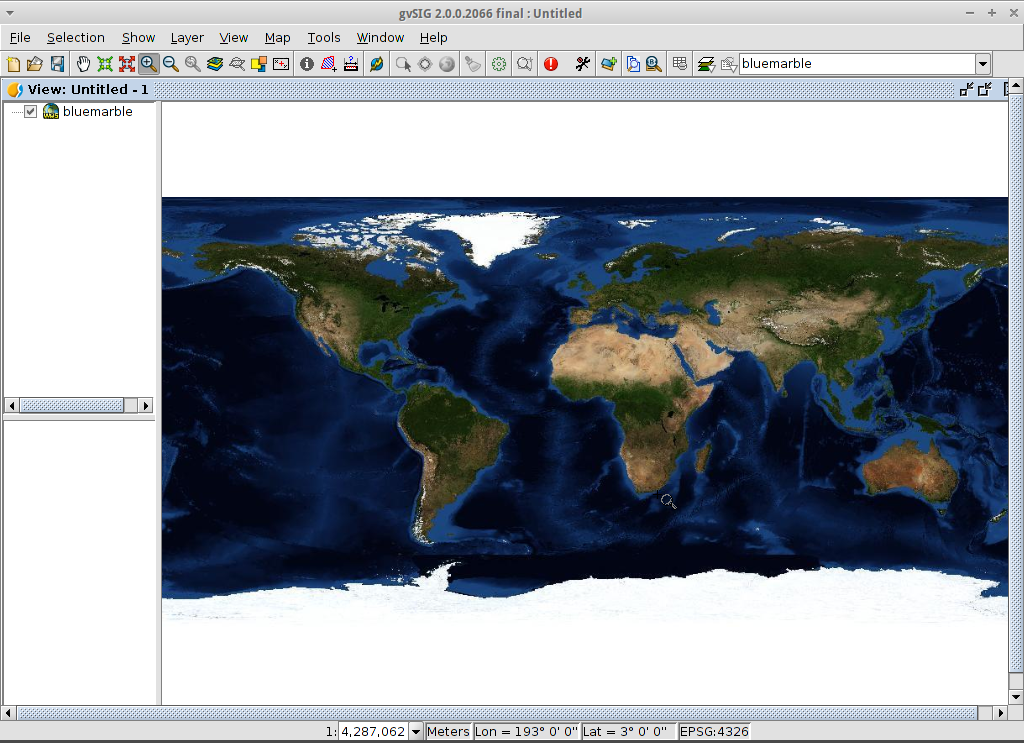

新图层已添加到视图中。

../_images/gvsig_qs_042_.png
