GMT Quickstart¶
gmt是一组工具，允许用户操作（x，y）和（x，y，z）数据集（包括过滤、趋势拟合、网格划分、投影等），并生成封装的PostScript文件（eps）插图，从简单的x-y图到轮廓图，再到人工照明的表面和黑白三维透视图，g光线色调、Hachure图案和24位颜色。
在这个快速的格林尼治标准时间教程中，我们将使用数字地形模型（DTM）来生成阴影地形图。
创建地图¶
作为我们的输入数据集，我们将使用来自GRASS GIS示例数据集的DTM，GDAL可以使用GDAL-GRASS驱动程序访问该数据集。
通过快速查看DTM元数据，打开一个终端并使用GDAL命令 gdalinfo ：
gdalinfo /home/user/grassdata/nc_basic_spm_grass7/PERMANENT/cellhd/elevation
我们可以看到DTM在投影坐标系中，数据范围在50到160米之间。
我们可以将DTM转换为与GMT兼容的netcdf文件格式 gdal_translate 如下：
gdal_translate -of GMT /home/user/grassdata/nc_basic_spm_grass7/PERMANENT/cellhd/elevation elevation.gmt
对于我们的GMT示例，我们首先将数据集转换为地理坐标经度纬度（epsg:4326），使用 gdalwarp 命令：
gdalwarp elevation.gmt geo_elevation.gmt -t_srs EPSG:4326
制作调色板¶
要为网格指定颜色映射，我们可以使用 makecpt 命令。我们将用标记“-t”设置颜色的范围和数量，并用标记“-c”分配一个颜色映射。
gmt makecpt -Chaxby -T50/160/10 -Z > elevation.cpt
你可以尝试其他颜色表，看 man gmt makecpt 完整的清单。
定义渐变¶
对于阴影浮雕示例，我们需要指定显示颜色强度如何沿网格分布。为此，我们将使用 grdgradient 命令。在 grdgradient 我们将使用`-ne`标志通过累积拉普拉斯分布和`-a`标志（方向导数的方位方向）来规范化输出。
gmt grdgradient geo_elevation.gmt -Ne0.8 -A100 -fg -Ggradient.nc
输出是一个netcdf文件，然后可以被用作颜色强度 grdimage 命令如下：
gmt grdimage geo_elevation.gmt -Igradient.nc -JM6i -P -Ba -Celevation.cpt -K > GMT_tut_OSGeoLive.ps
显示颜色栏¶
最后我们可以添加一个颜色条 psscale:
gmt psscale -DjTC+w5i/0.25i+h+o0/-1i -Rgeo_elevation.gmt -J -Celevation.cpt -I0.4 -By+lm -O >> GMT_tut_OSGeoLive.ps
这里，标志“-d”用于选择颜色条位置。 TC: Top Center, 尺寸 5x0.25 以英寸表示 i 方向 h: horizontal 和标记“-by”设置标签 m 上 y axis.

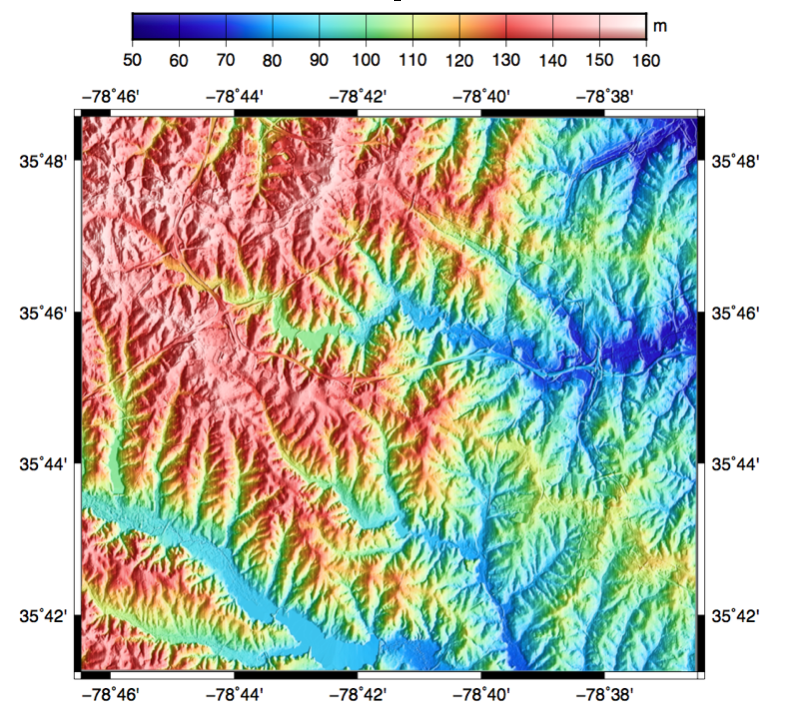

输出PS文档应如下所示：
尝试的东西¶
请参阅中的一些示例： /usr/share/doc/gmt/examples
浏览GMT教程，并遵循src代码中提供的几个示例。有30个内置的示例作业要测试：
打开终端，然后
cp -R /usr/share/doc/gmt/examples gmt-examples
cd gmt-examples/ex20
./example_20.sh
在Ghostview中查看结果(http://www.gnu.org/software/gv/)，使用命令 gv . 类型 q 退出Ghostview。
gv example_20.ps
