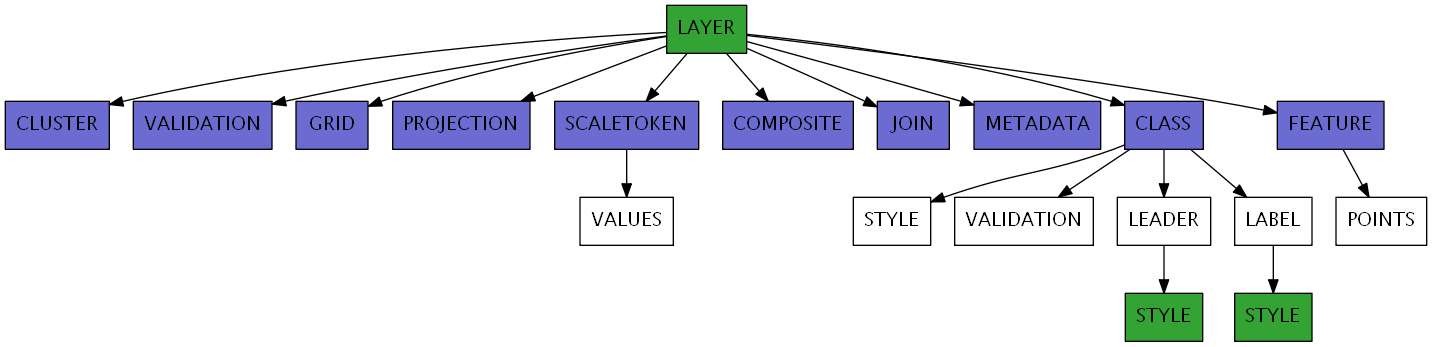

LAYER

CLASS

表示开始 CLASS 对象。

在一个层中，只有一个类将用于呈现特征。每个特性都按照 Mapfile 中定义的顺序对每个类进行测试。匹配其最小/最大比例约束及其 EXPRESSION 检查当前功能将用于渲染。

类组[字符串]

指定在呈现时要考虑的类的组。这个 CLASS 对象的Group参数必须与ClassGroup组合使用。

类项[属性]

属性表中用于类查找的项名称。

CLUSTER

表示开始 CLUSTER 对象。

集群配置选项提供了将层中的多个功能根据其相对位置组合成单个（聚合）功能。仅支持点图层。

参见

MS RFC 69：支持点图层中的特征聚类

COMPOSITE

表示开始 COMPOSITE 对象。

可以使用一个或多个复合块来表示应在临时图像中进行渲染，并在最后一步中合并到最终地图图像中。复合块内定义的选项将决定如何进行合并（例如，通过应用不透明度、合成运算符或像素过滤器）

参见

MS RFC 113：层合成管道

CONNECTION [string]

用于检索远程数据的数据库连接字符串。

SDE连接字符串由主机名、实例名、数据库名、用户名和密码组成，用逗号分隔。

警告

已为MapServer 7.0版本删除了MapServer的本机SDE驱动程序（请参见 discussion ）SDE支持仍然可以通过 OGR driver .

PostGIS连接字符串基本上是常规的PostgreSQL连接字符串，其形式为“user=nobody password=******dbname=dbname host=localhost port=5432”

Oracle连接字符串：user/pass[@db]

参见

矢量数据 用于各种数据源的特定连接信息。

参见

见 核密度估计（动态热图） 用于核密度估计的特定连接信息。

CONNECTIONTYPE [contour|kerneldensity|local|ogr|oraclespatial|plugin|postgis|sde|union|uvraster|wfs|wms]

连接类型。默认为本地。请参阅其他类型的附加文档。

参见

矢量数据 用于各种数据源的特定连接信息。见 Union 层 用于合并层，添加在MapServer 6.0中

参见

见 核密度估计（动态热图） 用于核密度估计的特定连接信息。

注解

mygis MySQL section 有关连接详细信息的矢量数据文档。

数据[文件名][SDE参数][PostGIS表/列][Oracle表/列]

要处理的空间数据的完整文件名。形状文件不需要文件扩展名。可以相对于映射对象中的shapepath选项指定。

如果这是SDE层，参数应包括层的名称以及几何列，即“mylayer、shape、myversion”。

如果这是一个PostGIS层，参数的形式应该是“<column name>from<table name>”，其中“column name”是包含几何图形对象的列的名称，“table name”是从中读取几何图形数据的表的名称。

对于Oracle，请使用“shape from table”或“shape from（select statement）”或更复杂的Oracle兼容查询！但是，请注意，在使用空间子查询时，存在重要的性能影响。尽可能使用mapserver的过滤器。您还可以通过强制错误来查看提交的SQL，例如，通过提交一个您知道不起作用的数据参数，例如使用一个错误的列名。

在标准用例中，当postgis、spatialite或geopackage用作数据源时，将自动使用bbox过滤器（边界框与postgis相交，`&&`with postgis）。但是，在一些罕见的用例中，如果数据非常重要，子查询可能会非常耗时，因为最终数据将只在查询中过滤。为了更快地筛选数据，即在最终查询之前，可以使用直接在子查询中筛选数据！盒子！变量：`where st_intersects（wkb_geometry，！盒子！）`我是说。

参见

矢量数据 用于各种数据源的特定连接信息。

DEBUG [off|on|0|1|2|3|4|5]

允许调试当前映射中的层。

使用MapServer版本进行调试>=5.0:。

如果使用“ms-eu-errorfile”环境变量设置了标准错误输出（stderr）或mapserver错误文件，则会生成详细输出并将其发送到标准错误输出（stderr）或mapserver错误文件。可以通过在 Mapfile 的映射级别使用config参数来设置环境变量，例如：

CONFIG "MS_ERRORFILE" "/ms4w/tmp/ms_error.txt"

您还可以通过在httpd.conf中添加以下内容来在Apache中设置环境变量：

SetEnv MS_ERRORFILE "/ms4w/tmp/ms_error.txt"

设置环境变量后，可以使用debug mapfile参数控制调试输出的级别。以下是可能的调试值的描述：

• DEBUG O or OFF -只有mssterror（）调用记录到ms_错误文件。根本没有msdebug（）输出。这是默认值，与mapserver 4.x中ms_错误文件的原始行为相对应。

• DEBUG 1 or ON -包括调试0的所有输出，以及msdebug（）有关常见缺陷、失败断言或非致命错误情况的警告（例如，某些参数的值丢失或无效、tileindex中缺少形状文件、远程WMS/WFS服务器的超时错误等）。

• DEBUG 2 -包括Debug1的所有输出，以及对优化 Mapfile 和应用程序有用的通知和时间信息

• DEBUG 3 -所有的debug 2加上一些调试输出，对于排除正在调用的WMS连接URL、数据库连接调用等问题很有用。这是调试 Mapfile 的推荐级别。

• DEBUG 4 -调试3及更多详细信息…

• DEBUG 5 -debug 4加上任何msdebug（）输出，对开发人员可能比对用户更有用。

还可以使用“ms-debug level”环境变量设置调试级别。

还可以为整个映射指定调试设置，方法是在 MAP 对象。

有关此调试机制的详细信息，请参阅 MS RFC 28：重新设计日志/调试输出机制 .

使用低于5的MapServer版本进行调试：

如果使用Web对象中的日志参数设置了详细输出，则生成详细输出并将其发送到标准错误输出（stderr）或MapServer日志文件。Apache用户将在Apache的错误日志文件中看到绘图的时间细节。要求使用debug=msdebug选项（--with debug configure选项）生成mapserver。

转储[真假]

从6.0开始，“dump”不再使用。`使用层“metadata”。

切换到允许MapServer以GML格式返回数据。与WMS GetFeatureInfo操作一起使用时很有用。“默认为“假”。

6.0 版后已移除: 开始使用 “metadata” 和”layer“。

参见

WMS服务器

编码[字符串]

用于层数据源中文本的编码。该值必须由ICONV支持（例如“Latin1”）。当设置了“encoding”（且不等于“utf-8”）时，数据源文本属性将转换为utf-8。

7.0 新版功能.

范围[最小值][最小值][最大值][最大值]

数据的空间范围。在大多数情况下，您不需要指定它，但可以使用它来避免让MapServer计算数据范围的速度成本。应用程序还可以使用此值覆盖映射的范围。

FEATURE

表示开始 FEATURE 对象。

过滤器[字符串]

此参数允许在完成空间筛选的同时，但在计算任何类表达式之前，进行特定于数据的属性筛选。字符串只是一个mapserver expression ：：

FILTER ("[type]"='road' and [size]<2)

通过“native”filter`` processing`键支持本机筛选器：：

PROCESSING 'NATIVE_FILTER=id=234'

注解

在MapServer 6之前，可以将本机筛选器指定为：：

FILTER 'where id=234'.

但这已不再受支持。

筛选项[属性]

用于简单筛选表达式的项。仅限于OGR和形状文件。

FOOTER [filename]

模板使用 after 已发送层的一组结果。仅限多结果查询模式。

geomtransform [<expression><javascript file>]

用于指示将转换当前功能。在版本6.4中引入。

• <expression> ：将给定表达式应用于几何体。

  支持的表达式：

  • （buffer（[shape]，dist））：使用'dist'地面单位作为缓冲距离缓冲几何体（[shape]）。对于多边形，负的“dist”将产生后退。

  • （Simplify（[shape]，Tolerance））：使用标准Douglas-Peucker算法简化几何图形（[shape]）。

  • （simplifypt（[shape]，tolerance））：简化几何图形（[shape]），确保结果是有效的几何图形，具有与输入相同的尺寸和组件数量。 tolerance 必须为非负。

  • （generalize（[shape]，tolerance））：简化几何体（[shape]），与FME的Thintopoint算法相当。有关详细信息，请参阅http://trac.osgeo.org/gdal/ticket/966。

  • （smooth sia（[形状]、平滑度大小、平滑度迭代、预处理））：将使用sia算法平滑几何体（[形状]）

    参见

    geomtransform-：几何转换 and 形状平滑

  样式和图层geomtransform之间存在差异。图层级别将接收地面坐标（米、度等），样式级别将接收像素坐标。Simplify（）等方法的参数必须与渲染工作流中该点形状的坐标使用相同的单位，即样式级别的像素和图层级别的地面单位。

  LAYER NAME "my_layer"
      TYPE LINE
      STATUS DEFAULT
      DATA "lines.shp"
      GEOMTRANSFORM (simplify([shape], 10))  ## 10 ground units
      CLASS
          STYLE
              GEOMTRANSFORM (buffer([shape], 5)  ## 5 pixels
              WIDTH 2
              COLOR 255 0 0
          END
      END
  END


  如果需要在图层级别传递像素值，可以使用[map_cellsize]变量。

  LAYER NAME "my_layer"
      TYPE LINE
      STATUS DEFAULT
      DATA "lines.shp"
      UNITS meters
      # 10 * [map_cellsize] == 10 pixels converted to ground units
      GEOMTRANSFORM (simplify([shape], [map_cellsize]*10))
  ...


  为了让这个变量在数学表达式解析器中工作，必须将[map_cellsize]转换为层地面单元。如果选择在geomtransform表达式中使用[map_cellsize]，则必须在层中显式设置“单位”选项。

• *<javascript file>>：返回新几何图形的javascript文件。见 javascript 转换 .

  LAYER
    ...
    GEOMTRANSFORM "javascript://transform.js" # relative path
  END


  或

  LAYER
    ...
    GEOMTRANSFORM "javascript:///home/user/transform.js" # absolute path
  END


  7.0 新版功能.

  注解

  要求 V8 MapScript 支持 .

  参见

  geomtransform-：几何转换

GRID

表示开始 GRID 对象。

组[名称]

此层所属组的名称。然后，组名可以作为模板文件中的常规层名进行引用，允许同时打开和关闭一组层。

如果CGI请求的layer s参数中存在组名，则返回组的所有层（layer的“status”不起作用）。

HEADER [filename]

模板使用 before 已发送层的一组结果。仅限多结果查询模式。

JOIN

表示开始 JOIN 对象。

labelangleItem [属性]

（从MapServer 5.0开始，此参数不再可用。请看 LABEL 对象的角度参数）对于MapServer版本<5.0，这是属性表中用于类注释角度的项名称。值应以度为单位。

5.0 版后已移除.

labelcache[开关]

指定是否应在绘制此层的功能时绘制标签，或在绘制所有层之后是否应缓存和绘制标签。默认为ON。标签重叠移除、自动放置等…仅当标签缓存处于活动状态时才可用。

labelitem [属性]

属性表中用于类注释（即标签）的项名称。

labelmaxscaledenom [双]

标记该层的最小比例。比例作为实际比例分数的分母给出，例如，对于比例为1:24000的地图，使用24000。在MapServer 5.0中实现，以替换已弃用的LabelMaxScale参数。

参见

Map Scale

labelminscaledenom [双]

标记该层的最大刻度。比例作为实际比例分数的分母给出，例如，对于比例为1:24000的地图，使用24000。在MapServer 5.0中实现，以替换已弃用的labelminscale参数。

参见

Map Scale

LabelRequires[表达式]

设置用于标记此层的上下文，例如：

LABELREQUIRES "![orthoquads]"

意味着如果一个名为“正交四边形”的图层处于启用状态，则不会标记该图层。该表达式由基于其他层状态的布尔表达式组成，根据该层的状态，每个[layer name]子字符串替换为0或1，然后计算为正常值。可以使用逻辑运算符和或。

labelsizeitem [属性]

（从MapServer 5.0开始，此参数不再可用。请看 LABEL 对象的大小参数）对于MapServer版本<5.0，这是属性表中用于类注释大小的项名称。值应以像素为单位。

5.0 版后已移除.

遮罩[层名称]

当前图层中的数据将仅在与[layername]图层中的要素相交的位置进行渲染。[层名称]必须引用当前 Mapfile 中定义的另一层的名称。可以是任何类型的地图服务器层，即矢量或栅格。如果当前层配置了标签，那么只有标签点位于未屏蔽区域内的标签才会添加到labelcache中（标签的实际标志符号可以呈现在屏蔽区域的顶部）。

注解

除非您希望[layername]的功能实际出现在生成的映射上，否则[layername]通常应设置为状态“关闭”。

参见

MS RFC 79：层屏蔽

MaxFeatures[整数]

指定应在当前窗口中为此图层绘制的要素数。对注释和排序数据（即按区域划分的湖泊）有一些有趣的用途。

最大地理宽度[双]

最大宽度，以地图的地理单位表示，绘制该层的宽度。如果还指定了maxscaledenom，则将使用maxscaledenom。

地图的宽度（以地理单位表示）可以通过从范围中计算以下内容来找到：

[maxx] - [minx]

5.4.0 新版功能.

maxscaledenom

绘制该层的最小比例。比例作为实际比例分数的分母给出，例如，对于比例为1:24000的地图，使用24000。

5.0.0 新版功能: 已替换MaxScale。

参见

Map Scale

METADATA

此关键字允许将任意数据存储为名称-值对。这个和 OGC WMS 定义图层标题等内容。它还允许在创建模板时具有更大的灵活性，因为您在这里放置的任何内容都可以通过模板标记访问。

例子：

METADATA
    "title" "My layer title"
    "author" "Me!"
END

明格宽度[双]

以地图地理单位表示的绘制该层的最小宽度。如果还指定了minscaledenom，则将使用minscaledenom。

地图的宽度（以地理单位表示）可以通过从范围中计算以下内容来找到：

[maxx] - [minx]

5.4.0 新版功能.

MINSCALEDENOM [double]

绘制该层的最大比例。比例作为实际比例分数的分母给出，例如，对于比例为1:24000的地图，使用24000。在MapServer 5.0中实现，以替换已弃用的minscale参数。

参见

Map Scale

NAME [string]

此层的短名称。这个名称是 Mapfile 和引用这个名称的Web接口之间的链接。它们必须相同。名称应该是唯一的，除非一个层以不同的比例替换另一个层。使用“组”选项将层相互关联。建议名称不包含空格、特殊字符或以数字开头（这可能会通过诸如OGC服务之类的接口引起问题）。

场外[R][G][B][十六进制字符串]

将颜色索引设置为对栅格图层透明。

• ` r`、`g`和'b`应为整数[0..255]。要指定黑色像素，请使用以下内容：

  OFFSITE 0 0 0


• hexadecimal string 可以是

  • RGB值：“rrggbb”。要指定洋红色，请使用以下选项：

    OFFSITE "#FF00FF"


  • rgba值（添加半透明）：“rrggbbaa”。要指定半透明品红色，请使用以下选项：

    OFFSITE "#FF00FFCC"


不透明度[整数α]

7.0 版后已移除: 使用A COMPOSITE 代替块。

插件[文件名]

要由MapServer为此层加载的附加库。这通常用于加载对SDE和Microsoft SQL Server层的特定支持，例如：

CONNECTIONTYPE PLUGIN
CONNECTION "hostname,port:xxx,database,username,password"
PLUGIN "C:/ms4w/Apache/specialplugins/msplugin_sde_92.dll"
DATA "layername,geometrycolumn,SDE.DEFAULT"

postlabelcache [真假]

指示MapServer在绘制缓存中的所有标签后呈现此层。用于添加细线和类似元素。默认值为假。

正在处理[string]

传递要与此层一起使用的处理指令。支持的处理指令因层类型和处理它们的底层驱动程序而异。

• ArcSDE Directives -所有ArcSDE处理选项在 空间数据 . 这里有两个例子。

  PROCESSING "QUERYORDER=ATTRIBUTE"
  PROCESSING "OBJECTID=OBJECTID"


• Attributes Directive -项目处理选项允许指定内联层的属性名称或指定层要使用的属性的子集，例如：

  PROCESSING "ITEMS=itemname1,itemname2,itemname3"


• Clustering -集群对象指令在 CLUSTER

  PROCESSING "CLUSTER_GET_ALL_SHAPES=ON"
  PROCESSING "CLUSTER_KEEP_LOCATIONS=ON"
  PROCESSING "CLUSTER_USE_MAP_UNITS=ON"
  PROCESSING "ITEMS=attribute1,attribute2,attribute3"


• Connection Pooling Directive -在这里，您可以为某些层类型启用连接池。连接池将允许MapServer在单个映射绘制过程中共享到打开的数据库或层连接的句柄。此外，如果启用了fastcgi，则连接句柄将无限期保持打开状态，或者根据 FastCGI 配置。 空间数据库 ， 空间数据 ， 通过MapServer的OGR矢量层 和 Postgis/PostgreSQL 目前支持这种方法。”defer“启用连接池”；“always”在使用后将始终关闭连接，也不会尝试重用来自另一层的池的共享连接。

  PROCESSING "CLOSE_CONNECTION=DEFER"


  或

  PROCESSING "CLOSE_CONNECTION=ALWAYS"


• Contour Directives -轮廓指令在 轮廓 .

  PROCESSING "BANDS=1"
  PROCESSING "CONTOUR_INTERVAL=5"
  PROCESSING "CONTOUR_LEVELS=100,500,1000"
  PROCESSING "CONTOUR_ITEM=elevation"


• Kernel density radius -高斯滤波器的半径（以像素为单位），在所有特征累积后应用于位图数组。值越大，计算过滤数据所需的CPU时间就越长。

  PROCESSING "KERNELDENSITY_RADIUS=10"


  7.0 新版功能.

• Kernel density compute borders -半径为“r”的内核不能应用于沿图像边界的“r”像素。默认情况下，将输入数据源的搜索矩形扩展到包括当前地图范围之外的特征“R”像素，以便计算出的热图扩展到结果图像的整个范围。如果平铺软件对其请求应用“r”像素的元缓冲，则可以在平铺时禁用此功能，以避免计算此额外信息的性能开销。

  PROCESSING "KERNELDENSITY_COMPUTE_BORDERS=ON|OFF"


  7.0 新版功能.

• 核密度归一化- 如果设置为“自动”，将缩放创建的栅格带，使其强度范围从0到255，以便完全跨越配置的颜色渐变。这种行为可能不可取（通常用于平铺），因为给定位置的像素强度将根据当前地图请求的范围而变化。如果设置为数值，则样本将乘以给定值。由用户决定使用哪一个缩放值使生成的像素跨越整个0-255范围；确定该值主要是一个尝试和错误的过程。超出0-255范围的像素将被剪裁为0或255。

  PROCESSING "KERNELDENSITY_NORMALIZATION=AUTO|numeric"


  7.0 新版功能.

• Raster colour ramping -range_colorspace=rgb_hsl-默认范围支持在rgb空间中的停止点之间插入颜色，这通常会导致颜色褪色。插值可以在HSL空间中进行，这通常会导致需要的热图输出。

  PROCESSING "RANGE_COLORSPACE=HSL"


  7.0 新版功能.

• Label Directive -在确定关联的标签定位点时，可以使用“标签无剪辑处理”选项跳过形状的剪辑。这样可以避免标签位置随着地图绘制之间的范围变化而发生变化。在创建平铺地图时，它还可以避免在多个相邻切片中显示特征的重复标签。

  PROCESSING "LABEL_NO_CLIP=True"


• Line Rendering Directive -折线剪辑处理选项可用于在呈现样式线（虚线或带符号的样式）时跳过形状剪辑。这样可以避免在地图绘制之间的范围更改时更改线条样式。在创建平铺地图时，它还避免了特征出现在多个相邻切片中的边缘效果。

  PROCESSING "POLYLINE_NO_CLIP=True"


• OGR Styles Directive -此指令可用于通过mapscript获取标签样式。有关更多信息，请参阅 MapServer's OGR document .

  PROCESSING "GETSHAPE_STYLE_ITEMS=all"


• MSSQL specific options -mssql_read_wkb=true-获取几何图形时使用wkb（众所周知的二进制）格式而不是本机格式。

  PROCESSING "MSSQL_READ_WKB=TRUE"


• Native filter Directive -此指令可用于执行特定于驱动程序的筛选。对于数据库连接，字符串是对基础数据库有效的SQL WHERE子句。

  PROCESSING "NATIVE_FILTER=id=234"


  7.0 新版功能.

• PostGIS specific options -force2d=yes可用于仅强制从PostGIS检索二维几何图形。

  PROCESSING "FORCE2D=YES"


• Vector field specific rendering options -uv_spacing：间距是要在向量场中显示的箭头之间的距离（以像素为单位）。默认值为32。uv_-size_-scale：用于将栅格的矢量长度（大小）转换为像素，以获得更好的渲染效果。默认值为1。

  PROCESSING "UV_SPACING=40"
  PROCESSING "UV_SIZE_SCALE=0.2"


• AGG renderer tweaking -此指令可用于设置渲染多边形功能时要使用的线性伽玛。默认值为0.75（可以在 OUTPUTFORMAT 级别）可以设置为较低的值，以限制/删除相邻多边形之间出现的模糊轮廓。0.5的值通常足够好。

  PROCESSING "GAMMA=0.5"


• Raster Directives -所有栅格处理选项在 栅格数据 .这里我们看到了用于自动缩放栅格数据和更改带区映射的缩放和带区指令。

  PROCESSING "SCALE=AUTO"
  PROCESSING "BANDS=3,2,1"


• Union layer Directives -以下处理选项可用于联合层：联合状态检查（真或假）-控制是否应检查源层的状态以及是否应跳过不可见层（状态=关）。默认值为假。Union_scale_check（true或false）-控制是否应检查源层的缩放范围，并跳过不可见层（超出缩放范围和缩放范围）。默认值为真。union_srclayer_close_connection-覆盖源层的连接池设置。通过引入此设置，我们将更改当前行为，相当于：“union_srclayer_close_connection=always”

  PROCESSING "UNION_STATUS_CHECK=FALSE"
  PROCESSING "UNION_SCALE_CHECK=TRUE"
  PROCESSING "UNION_SRCLAYER_CLOSE_CONNECTION=ALWAYS"


PROJECTION

表示开始 PROJECTION 对象。

需要[表达式]

设置用于显示此层的上下文（请参见labelRequires_uuu）。

SCALETOKEN

表示开始 SCALETOKEN MS RFC 86：基于比例的字符串替换 .

LAYER
  ...
  SCALETOKEN
    NAME "%pri%"
    VALUES
      "0" "1"
      "1000" "2"
      "10000" "3"
    END # VALUES
  END # SCALETOKEN
  # data from a specific table:
  DATA "geom from mytable_%pri%"
  # data from a specific Shapefile format dataset:
  DATA "/path/to/roads_%pri%.shp"
  # data from a specific column in the table:
  DATA "geom_%pri% from roads"
  # filtering:
  DATA "geom_%pri% from (select * from roads where pri > %pri%) as foo"
  CLASS
    ...
  END # CLASS
END # LAYER

在上一个示例中，%pri%将替换为：

• 对于小于1000的刻度分母，“1”，给出：

  DATA "geom from mytable_1"
  DATA "/path/to/roads_1.shp"
  DATA "geom_1 from roads"
  DATA "geom_1 from (select * from roads where pri > 1) as foo"


• “2”表示1000到10000之间的刻度分母：

  DATA "geom from mytable_2"
  DATA "/path/to/roads_2.shp"
  DATA "geom_2 from roads"
  DATA "geom_2 from (select * from roads where pri > 2) as foo"


• “3”表示大于10000的刻度分母：

  DATA "geom from mytable_3"
  DATA "/path/to/roads_3.shp"
  DATA "geom_3 from roads"
  DATA "geom_3 from (select * from roads where pri > 3) as foo"


6.4 新版功能.

SIZEUNITS [feet|inches|kilometers|meters|miles|nauticalmiles|pixels]

设置 :ref:`style`对象大小值的单位（默认为像素）。用于模拟缓冲。`在MapServer 5.6中添加了nauticalmiles。

STATUS [on|off|default]

设置层的当前状态。通常由MapServer本身修改。默认设置将永久打开图层。

注解

在 CGI 模式，状态为默认的层不能使用普通机制关闭。建议在调试问题时将层设置为状态默认值，但在正常使用时将层设置为开/关。

注解

为了 WMS ，状态为默认的服务器 Mapfile 中的层始终发送到客户端。

注解

当组名出现在CGI请求的layers参数中时，组的各个层的状态无效-组的所有层都将返回。

STYLEITEM [<attribute>|auto|<javascript file>]

基于属性或用JavaScript生成的样式

• <attribute>：用于特定于功能的样式的项。样式信息可以由附加到特征的单独属性（样式字符串）表示。MapServer支持以下样式字符串表示：

  • MapServer STYLE definition -样式字符串可以表示为mapserver STYLE 根据以下示例阻塞：

    STYLE BACKGROUNDCOLOR 128 0 0 COLOR 0 0 208 END


  • MapServer CLASS definition -通过指定整个 CLASS 而不是单个样式，允许根据每个特征使用更多选项（如设置表达式、标签属性、多个样式）。

  • OGR Style String -MapServer支持根据 OGR - Feature Style Specification 文档。目前，只有少数数据源支持存储样式和功能（如mapinfo、autocad dxf、microstation dgn），但是，通过使用 ogr2ogr 命令行工具如下：

    ogr2ogr -sql "select *, OGR_STYLE from srclayer" "dstlayer" "srclayer"


• auto：值：`auto`可用于自动样式设置。

  • 驾驶员可以提供自动造型。目前，只有OGR驱动程序支持自动样式设置。

  • 当用于 Union 层 ，将使用源层的样式。

• *<javascript file>>：返回包含 STYLE 定义或A CLASS 具有一个或多个样式的定义。见 样式项javascript .

  LAYER
    ...
    STYLEITEM "javascript://myscript.js" # relative path
    CLASS
    END
  END


  或

  LAYER
    ...
    STYLEITEM "javascript:///home/user/myscript.js" # absolute path
    CLASS
    END
  END


  6.6 新版功能.

  注解

  要求 V8 MapScript 支持 .

符号尺度（双）

符号和/或文本显示为全尺寸的比例。这允许根据地图的比例动态缩放对象。如果不设置，则此层将始终以相同的大小显示。缩放仅在上述minSize和maxSize的限制范围内进行。比例作为实际比例分数的分母给出，例如，对于比例为1:24000的地图，使用24000。在MapServer 5.0中实现，以替换已弃用的symbolscale参数。

参见

Map Scale

TEMPLATE [文件] URL

用作 CLASS TEMPLATE. 见 模板 更多信息。

TILEINDEX [文件名层名]

tileindex文件或层的名称。tileindex类似于arcinfo库索引。tileindex包含每个tile的多边形功能。包含平铺数据位置的项使用tileItem参数给定。当文件用作shapefile或栅格层的tileindex时，tileindex应为shapefile。对于connectiontype ogr层，任何支持ogr的数据源都可以是tileindex。通常，位置应该包含相对于shapepath的tile文件路径，而不是相对于tileindex本身的路径。如果数据参数包含值，则将其添加到位置的末尾。使用tileindex层时，其工作原理与直接引用文件类似，但可以使用任何支持的功能源（如postgres、oracle）。

注解

tileindex中的所有文件都应具有相同的坐标系，对于矢量文件，应具有相同顺序的一组属性。

注解

从用于栅格层的MapServer 6.4和用于矢量层的MapServer 7.2开始，可以使用具有不同投影图块的tileIndex。为此， TILESRS 必须指定参数。

tileitem [属性]

包含单个磁贴位置的项，默认为“位置”。

tilesrs[属性]

包含单个磁贴的SRS的属性的名称。SRS可以用WKT格式表示，如EPSG:XXXX代码或PROJ字符串。如果tileindex包含不同投影中的栅格，则必须指定此选项。如果tileindex是用gdaltindex（GDAL>=2.0）或ogrtindex（GDAL>=2.2）生成的，则tiless的值是gdaltindex/ogrtindex的-src_srs_name选项的值。见 不同投影中的切片索引

注解

此选项当前仅在栅格图层上可用。

公差[双]

对基于点的查询的敏感度（即通过鼠标和/或地图坐标）。以公差单位给出。如果图层是点或线，则默认值为3。对于所有其他层类型，默认值为0。要限制多边形搜索，使点必须出现在多边形中，请将公差设置为零。此设置不适用于WFS GetFeature操作。

TOLERANCEUNITS [pixels|feet|inches|kilometers|meters|miles|nauticalmiles|dd]

公差值的单位。默认为像素。`在MapServer 5.6中添加了nauticalmiles。

透明度[整数alpha]-已弃用

5.0 版后已移除: 使用不透明度。

7.0 版后已移除: 使用 COMPOSITE 相反。

TRANSFORM [true|false] | [ul|uc|ur|cl|cc|cr|ll|lc|lr]

告诉MapServer特定层是否需要从某个坐标系转换为图像坐标。默认值为true。这允许您在图像/图形坐标中创建形状文件，因此具有的功能将始终显示在每个地图的同一位置。非常适合在地图中放置徽标或文本。请记住，图形坐标系的原点位于图像的左上角，与大多数地图坐标系相反。

4.10版引入了定义以像素（或百分比，请参见单位）表示的坐标的功能，通常是与图像的ul角以外的内容相关的内联功能。这就是“转换错误”的含义。通过设置另一个原点，它允许您以独立于图像大小的方式将类似版权声明的内容锚定到图像的另一部分。

TYPE [chart|circle|line|point|polygon|raster|query]

指定应如何绘制数据。不必与shapefile类型相同。例如，多边形形状文件可以绘制为点图层，但点形状文件不能绘制为多边形图层。常识规则。

为了区分多边形和多段线（不作为类型存在），只需在分类时分别使用或省略颜色关键字。如果使用它，它是具有填充颜色的多边形，否则它是仅具有大纲颜色的多段线。

“circle”必须由最小边界矩形定义。也就是说，定义可以包含它的最小正方形的两点。这两点是盒子的两个对角。以下是使用内联点绘制圆的示例：

LAYER
  NAME 'inline_circles'
  TYPE CIRCLE
  STATUS ON
  FEATURE
    POINTS
      74.01 -53.8
      110.7 -22.16
    END
  END
  CLASS
    STYLE
      COLOR 0 0 255
    END
  END
END

`类型``query`表示可以查询但不能绘制层。

注解

类型“annotation”自版本6.2以来已被弃用。通过添加 :ref:`label level:ref:`style`块可以获得相同的功能，并且不需要在两个不同的层中加载数据集两次，就像“type``annotation`层那样。

参见

dynamic charting<dynamic_charting>`howto for`type``chart。

UNITS [dd|feet|inches|kilometers|meters|miles|nauticalmiles|percentages|pixels]

层的单位。`在MapServer 4.10中添加了百分比`（在本例中，值介于0和1之间），并且主要针对内联特性。`在MapServer 5.6中添加了nauticalmiles。

utfdata [字符串]

UTFDATA UTFITEM UTFITEM UTFDATA MS RFC 93:UTF网格支持 和 UTFGrid 输出 .

UTFDATA "{\"id\":\"[fid]\", \"name\":\"[name]\", \"area\":\"[area]\"}"

7.0 新版功能.

utfitem[字符串]

UTFITEM UTFITEM UTFDATA MS RFC 93:UTF网格支持 和 UTFGrid 输出 .

UTFITEM "fid"

7.0 新版功能.

VALIDATION

表示开始 VALIDATION 块。

VALIDATION 运行时替换 .
