MS RFC 89：层geomtransforms¶

日期: 2013年2月5日
作者: 艾伦布德罗
联系方式: 地图齿轮网的Aboudreault
状态: 通过并实施
版本: MAPServer 6.4

1。概述¶

MapServer6.0在StyleObjGeomTransform中引入了几何表达式的概念。例如，可以写：

STYLE
  GEOMTRANSFORM (buffer([shape], -5)
  ...
END

这将导致在使用给定样式呈现前对形状运行缓冲区操作。但是，如果我们要处理转换后的形状并应用多种样式，则渲染的性能将受到显著影响，因为必须对每个样式进行geom转换。还有一些其他的情况，层geom转换是有用的。例如，如果我们想简化我们的行。

这是一个建议，添加一个能力，设置一个几何变换在图层一级。有关为style对象实现的geomtransform的更多信息，请参见https://mapserver.org/development/rfc/ms-rfc-48.html。

2。建议的解决方案¶

这个RFC建议添加一个新的图层选项：geomtransform。功能与样式geomtransform基本相同，只是 all 将实现这些参数。除非我们真的看到需要在层级别进行以下转换，否则它们 won't 实现：bbox，开始，结束，顶点。将接受所有其他参数（表达式）。

要将geomtransform设置为图层，只需在 Mapfile 中添加此选项：

LAYER NAME "my_layer"
  TYPE LINE
  STATUS DEFAULT
  DATA "lines.shp"
  GEOMTRANSFORM (simplify([shape], 10))
  CLASS
    STYLE
      WIDTH 2
      COLOR 255 0 0
    END
  END

注解

请注意，图层geomtransform和样式geomtransform完全独立。这两者都可以在层/类定义中使用，并且它们将被正确应用。

2.1实施细则¶

层geomtransform将支持所有查询请求。geomTransform的逻辑将在mslayerNextShape（）和mslayerGetShape（）函数中完成。这将允许用户与转换后的功能进行交互。即MapScript，WFS。

2.2单位坐标¶

风格与层地转换有其特殊性。样式级别geomtransform接收像素坐标中的形状，而层级别geomtransform将接收地面坐标（米、度等）中的原始形状。Simplify（）等方法的参数必须与渲染工作流中该点形状的坐标使用相同的单位，即样式级别的像素和图层级别的地面单位。

LAYER NAME "my_layer"
  TYPE LINE
  STATUS DEFAULT
  DATA "lines.shp"
  GEOMTRANSFORM (simplify([shape], 10))  ## 10 ground units
  CLASS
    STYLE
      GEOMTRANSFORM (buffer([shape], 5)  ## 5 pixels
      WIDTH 2
      COLOR 255 0 0
    END
  END
END

在样式级别处理地面单位中的值也是完全不可能的，因为代码中没有关于该级别的地图单元格大小的信息

2.3层像素值¶

如果我们想在图层级别传递像素值，可以使用[map_cellsize]变量。

LAYER NAME "my_layer"
  TYPE LINE
  STATUS DEFAULT
  DATA "lines.shp"
  # 10 * [map_cellsize] == 10 pixels converted to ground units
  GEOMTRANSFORM (simplify([shape], [map_cellsize]*10))
...

为了让这个变量在数学表达式解析器中工作，必须将[map_cellsize]转换为层地面单元。如果选择在geomtransform表达式中使用[map_cellsize]，则必须在层中显式设置“单位”选项。

2.4支持的矢量格式¶

将支持所有矢量格式。这还包括所有格式的ogr（connectiontype ogr）。

三。新的geomtransform参数¶

将添加3个新参数作为geomtransform参数：

简化：使用geos简化。更多信息： GEOS Simplify
simplifypt：simplify使用geos保留拓扑。更多信息： GEOS SimplifyPreserveTopology
概括：以下算法的自定义实现：http://trac.osgeo.org/gdal/ticket/966

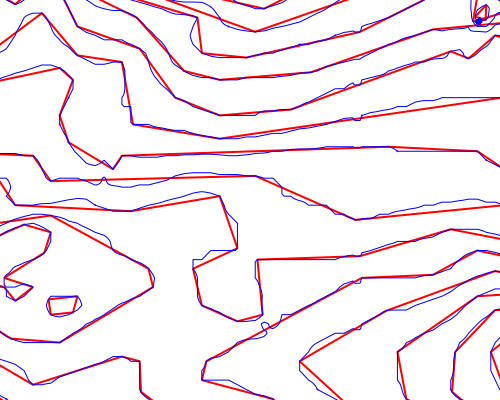

这些参数也将通过样式geomtransform提供。下面是一个简化的geomtransform示例（蓝线是原始形状，红线是转换的形状）：

4。MapScript¶

获取/设置图层级别geomtransform的功能将添加到mapscript中。geomtransform是在内部处理的，不影响任何其他内容。

5.向后兼容性问题¶

此更改提供了新的功能，没有考虑向后兼容性问题。

6。测验¶

将修改msautotest以添加此新功能的一些测试。

7。臭虫识别码¶

https://github.com/mapserver/mapserver/issues/4592

8。投票历史¶

+1来自杰夫、奥利维尔、斯蒂芬、迈克尔、翁贝托和史蒂夫。
