MS RFC 122:MapCache多sqlite缓存覆盖率分析工具¶
- 日期
2018-07-26
- 作者
杰罗姆·布伊
- 版本
MAPCACHE 1.8
1。动机¶
mapcache用户可能希望脱机使用覆盖给定地理区域的mapcache缓存的一部分。为此，他们需要从现有缓存中标识相关文件，检查这些文件中是否缺少磁贴（如有必要，可能会播种丢失的部分），并提取这些文件以构建所请求区域的新缓存。
此RFC中描述的工具，命名为 mapcache_detail ，帮助用户完成其中一些活动。它与多个sqlite缓存一起工作，其中一个文件可能包含数千个图块。它能够：
确定需要缓存中的哪些sqlite文件覆盖给定缩放级别范围内的给定地理区域；
计算覆盖区域所需的切片数量以及每个文件中已经存在的切片数量，给出文件级别、缩放级别和全局级别的覆盖率；
估计丢失的图块的数据大小，这些图块需要下载以完全覆盖请求的区域，再次覆盖文件级别、缩放级别和全局级别。
mapcache_detail 采用使用mapcache库的独立CLI可执行文件的形式。建议将其作为对MapCache项目的简单贡献 contrib/mapcache_detail/ 文件夹，由于其特定用途（仅处理sqlite缓存）。
三。功能概述¶
从初始缓存配置、请求的地理区域和缩放级别， mapcache_detail 找出与所请求区域匹配的sqlite文件。然后，对于每个sqlite文件，工具测量：
文件大小和文件中实际存在的磁贴数，无论它们对区域覆盖率的贡献如何；这些度量用于估计磁贴的平均大小和完全覆盖请求区域的缓存大小。
文件中实际存在并需要覆盖请求区域的切片数量。
覆盖请求区域所需的切片数量，是否存在于文件中。最后两个度量用于确定缓存相对于请求区域的覆盖率。
然后会提供一个报告，其中包含每个sqlite文件的所有度量，并在缩放级别和全局级别进行组合。本报告采用标准输出的JSON数据形式。
3.1输入参数¶
mapcache_detail 需要两种参数：
缓存描述，由以下部分组成：
初始缓存的mapcache配置文件，
层、SRS和尺寸（如需要）
用于计算矩形区域中切片数的SQL查询。如果使用mapcache的默认设置构建了sqlite缓存，则不需要使用此缓存。
区域描述，由以下部分组成：
最低和最高要求的缩放级别，
请求区域的几何图形，以以下格式之一提供：
xmin, ymin, xmax, ymax 定义区域的矩形
以支持的文件格式之一指定任意形状区域的矢量文件。 OGR/GDAL 类库。
联机帮助提供了设置输入参数的可用选项的说明。这些选项类似于 mapcache_seeder's options ：
$ mapcache_detail --help
Usage: mapcache_detail <options>
-h | --help
Display this message and exit
-c | --config <value>
Configuration file (/path/to/mapcache.xml)
-D | --dimension <value>
Set the value of a dimension: format DIMENSIONNAME=VALUE.
Can be used multiple times for multiple dimensions
-t | --tileset <value>
Tileset to analyze
-g | --grid <value>
Grid to analyze
-e | --extent <value>
Extent to analyze: format minx,miny,maxx,maxy. Cannot be
used with --ogr-datasource.
-d | --ogr-datasource
OGR data source to get features from. Cannot be used with
–extent.
-l | --ogr-layer
OGR layer inside OGR data source. Cannot be used with
–ogr-sql.
-w | --ogr-where
Filter to apply on OGR leyr features. Cannot be used with
–ogr-sql.
-s | --ogr-sql
SQL query to filter inside OGR data source. Cannot be used
with –ogr-layer or –ogr-where.
-z | --zoom <value>
Set min and max zoom levels to analyze, separated by a
comma, eg: 12,15
-q | --query <value>
Set query for counting tiles in a rectangle. Default value
works with default schema of SQLite caches.
-o | --short-output
Only Existing SQLite files are reported, missing SQLite
files are still Taken into account for level and global
coverage.
3.2识别文件和计数牌¶

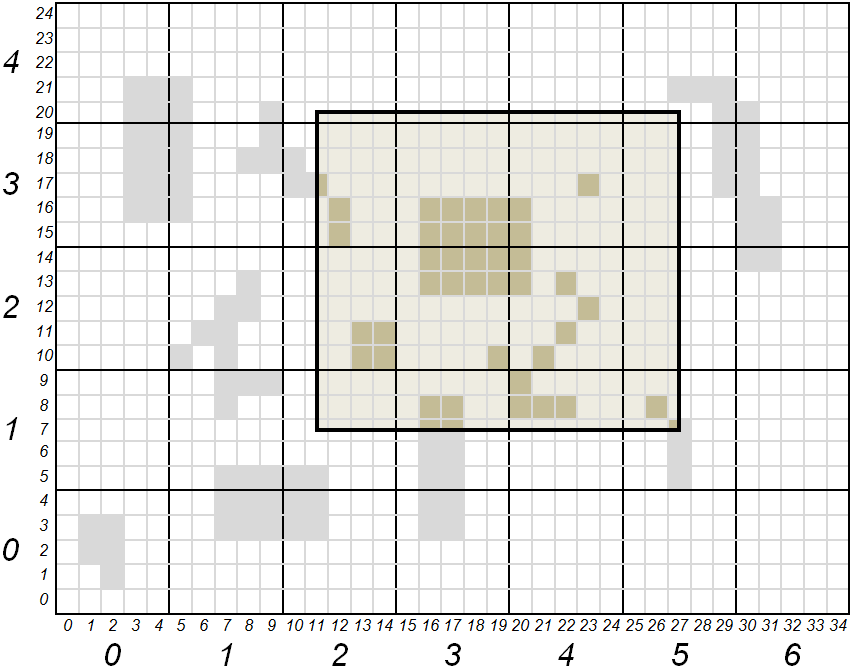

为了说明这个过程，这里有一个虚拟网格的例子。切片由网格上最小的正方形表示。较大的25个方块代表sqlite文件。小索引表示瓦坐标，而大索引表示数据库坐标。彩色矩形表示请求的缓存提取区域。较暗的图块表示缓存中存在的图块。
以图块表示，区域坐标*（xmin、ymin、xmax、ymax）*为（11、7、27、20）。用sqlite文件表示，这些坐标是（2，1，5，4）。包含坐标在（2，1）和（5，4）之间的所有文件应是缓存提取的一部分。坐标在（11，7）和（27，20）之间的所有切片应计入区域覆盖范围。
下表根据工具的流程给出了所请求区域的图块计数和覆盖率：
SQLite文件 |
（2，1） |
（2，2） |
（2,3） |
（2，4） |
（3，1） |
（3，2） |
（3，3） |
（3、4） |
（4，1） |
（4，2） |
（4，3） |
（4，4） |
（5，1） |
（5，2） |
（5，3） |
（5、4） |
合计 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
缓存和覆盖区域中存在的磁贴 |
0 |
4 |
3 |
0 |
4 |
9 |
8 |
0 |
4 |
6 |
3 |
0 |
2 |
0 |
0 |
0 |
43 |
完全覆盖区域所需的切片 |
12 |
20 |
20 |
4 |
15 |
25 |
25 |
5 |
15 |
25 |
25 |
5 |
9 |
15 |
15 |
3 |
238 |
新闻报道 |
0 |
0.2 |
0.15 |
0 |
0.267 |
0.36 |
0.32 |
0 |
0.267 |
0.24 |
0.12 |
0 |
0.222 |
0 |
0 |
0 |
0.181 |
3.3输出报告¶
该工具的输出采用JSON格式，为用户提供要从缓存中提取的sqlite文件列表。详细说明了有助于区域覆盖的切片数量。还为每个缩放级别和全局级别提供了合成。
下面是一个虚构的例子，描述了工具输出中存在的信息。
{ _______________________________________
"layer": "example", | Report starts with general information
"grid": "local", | on cache and requested region
"unit": "m",
"region": {
"bounding_box": [ 11, 7, 27, 20 ],
"geometry": {
"type": "Polygon",
"coordinates": [[ [11,7], [11,20], [27,20], [27,7], [11,7] ]]
}
},
"zoom-levels": [ {
"level": 1,
"files": [ { _______________________________________
| For each file, output report gives:
| its name, its size, its bounding box
| and intersection of that bounding box
| with requested region
"file_name": "/path/to/cache/example/1/2-1.sqlite",
"file_size": 54632,
"file_bounding_box": [ 10, 5, 14, 9 ],
"region_in_file": {
"bounding_box": [ 11, 7, 14, 9 ],
"geometry": {
"type": "Polygon",
"coordinates":
[[ [11,7], [11,9], [14,9], [14,7], [11,7] ]]
}
},
"nb_tiles_in_region": { ___________________________________
| Measures associated to a SQLite file
| are: number of tiles belonging to
| requested region and present in file,
| number of tiles belonging to region
| present or not in file, and resulting
| coverage ratio
"cached_in_file": 0,
"max_in_file": 12,
"coverage": 0
}
}, {
"file_name": ...
...
} ],
"nb_tiles_in_region": { _______________________________________
| Measures associated to a zoom level
| are the sum of the ones for each SQLite
| file of that level
"cached_in_level": 43,
"max_in_level": 238,
"coverage": 0.1807
}
}, {
"level": 2,
...
} ],
"nb_tiles_in_region": { _______________________________________
"cached_in_cache": 43, | Global measures are the sum of all
"max_in_cache": 238, | zoom level measures
"coverage": 0.1807
},
"sizes": { _______________________________________
| At global level estimations about
| cache size to be extracted for a full
| region coverage are also given. These
| estimations are based on the mean size
| of a tile obtained from all SQLite file
| sizes and how many tiles they contain
"total_size_of_files": 1599442,
"total_nb_tiles_in_files": 60,
"average_tile_size": 26658,
"estimated_max_cache_size": 6344604,
"estimated_cached_cache_size": 1146294,
"estimated_missing_cache_size": 5198310
}
}
第四章。实施细节¶
4.1。依赖关系¶
- cJSON
输出报告以JSON文档的形式呈现。因此
mapcache_detail需要JSON打印功能。为此，提出了现成的解决方案，即 cJSON ，可通过麻省理工学院许可证在Github上获得。预测ElasticSearch维度后端的集成（参见 RFC-121 ）它还需要json，文件cJSON.h和cJSON.c只需在mapcache项目中复制，分别在include/和lib/目录。- OGR/GDAL, GEOS
为了输入用定义的非矩形区域 xmin, ymin, xmax, ymax, 需要OGR/GDAL和GEOS第三方库。如果这些库不可用，可以在cmake阶段使用
-DWITH_GEOS=OFF -DWITH_OGR=OFF争论。
4.3.受影响的文件¶
文件名 |
状态 |
描述 |
|---|---|---|
|
新的 |
执行 |
包括/cjson.h、lib/cjson.c |
新的 |
嵌入式JSON解析器和打印机 |
CMakeLists.txt |
被改进的 |
构建链中工具的集成 |
