Z排序单层示例

OpenStreetmap数据集广泛使用 z_order 属性来模拟现实世界中元素之间的上/下关系。

A small downloadable shapefile 提供了一个小的区域，其中有一组丰富的不同的Z顺序，道路和铁路相互上下移动。作为参考，这是数据集架构：

名字

类型

笔记

osm_id

数字的

类型

一串

段的类型，可以是“主要道路”、“次要道路”、“铁路”…

桥

数字的

0或1

裁判

数字的

0或1

隧道

数字的

单向

数字的

0或1

z_order

数字的

类

一串

数据集包含几个不同的z顺序值，特别是-10、-7、-5、-3、-1、0、3、4、5、7、9、10、13、14、15、17、19。

下面是一个使用z排序而不是组来执行显示的CSS样式示例。公路套管是通过多种特征类型实现的，或 z-index CSS中的值：

[class = 'railways' and bridge = 1] {
  stroke: #333333;
  stroke-width: 8;
  z-index: 0;
}

[class = 'minorroads'] {
  stroke: #a69269;
  stroke-width: 3;
  z-index: 0;
}

[class = 'mainroads'] {
  stroke: #ff0000;
  stroke-width: 5;
  z-index: 0;
}

[class = 'motorways'] {
  stroke: #990000;
  stroke-width: 8;
  z-index: 0;
}

[class = 'railways' and bridge = 1] {
  stroke: #ffffff;
  stroke-width: 6;
  z-index: 1;
}

[class = 'railways'] {
  stroke: #333333;
  stroke-width: 3;
  z-index: 2;
}

[class = 'railways'] {
  stroke: #ffffff;
  stroke-width: 1.5;
  stroke-dasharray: 5, 5;
  z-index: 3;
}

[class = 'motorways'] {
  stroke: #ff6666;
  stroke-width: 6;
  stroke-linecap: round;
  z-index: 3;
}

[class = 'minorroads'] {
  stroke: #ffffff;
  stroke-width: 2,5;
  stroke-linecap: round;
  z-index: 3;
}

[class = 'mainroads'] {
  stroke: #ff9999;
  stroke-width: 4;
  stroke-linecap: round;
  z-index: 3;
}

* {
 sort-by: "z_order";
}

通过使用 sort-by 属性，转换为 sortBy SLD中的VendorOption。完全等效的SLD是 available for download .

这是结果图：

../../../../_images/roads-no-group.png

正如我们所看到的，有一些明显的问题：

  • 道路和轨道没有显示任何明显的Z顺序，事实上，所有的轨道都在道路下方，但它们的白色虚线中心显示道路下方和上方的混合。

  • 铁路桥（在铁路符号周围用第三条较粗的线描绘）始终位于其他道路或铁路下方，而它们应位于上方。

这主要是因为各种各样的特征类型元素并没有把医生放在一个组中。

CSS中的一个微小变化，将同一sortbygroup中的所有级别分组，解决了上述问题：

[class = 'railways' and bridge = 1] {
  stroke: #333333;
  stroke-width: 8;
  z-index: 0;
}

[class = 'minorroads'] {
  stroke: #a69269;
  stroke-width: 3;
  z-index: 0;
}

[class = 'mainroads'] {
  stroke: #ff0000;
  stroke-width: 5;
  z-index: 0;
}

[class = 'motorways'] {
  stroke: #990000;
  stroke-width: 8;
  z-index: 0;
}

[class = 'railways' and bridge = 1] {
  stroke: #ffffff;
  stroke-width: 6;
  z-index: 1;
}

[class = 'railways'] {
  stroke: #333333;
  stroke-width: 3;
  z-index: 2;
}

[class = 'railways'] {
  stroke: #ffffff;
  stroke-width: 1.5;
  stroke-dasharray: 5, 5;
  z-index: 3;
}

[class = 'motorways'] {
  stroke: #ff6666;
  stroke-width: 6;
  stroke-linecap: round;
  z-index: 3;
}

[class = 'minorroads'] {
  stroke: #ffffff;
  stroke-width: 2,5;
  stroke-linecap: round;
  z-index: 3;
}

[class = 'mainroads'] {
  stroke: #ff9999;
  stroke-width: 4;
  stroke-linecap: round;
  z-index: 3;
}

* {
 sort-by: "z_order";
 sort-by-group: "roadsGroup";
}

完全等效的SLD也是 available for download .

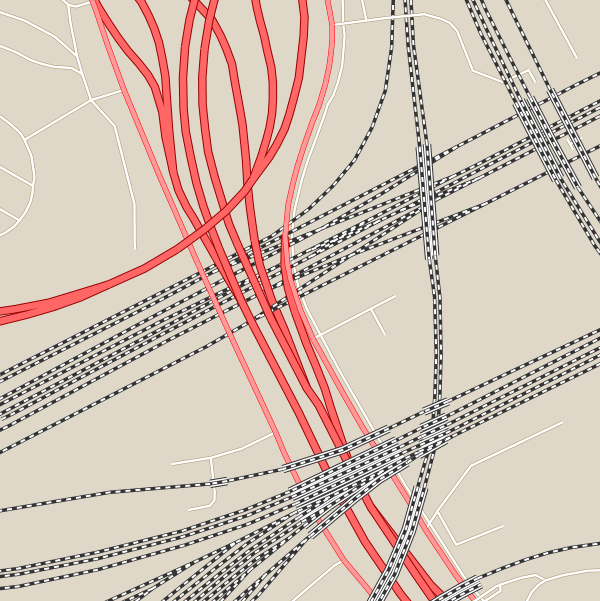

结果显示正确的Z顺序：

../../../../_images/roads-group.png
