用随机符号填充

从GeoServer 2.4.2开始，可以通过在要填充的多边形中随机重复符号来生成填充。或者，更精确地说，通过在瓦片上重复，生成通常的纹理填充，瓦片的内容是填充的随机重复。随机分布是稳定的，所以在调用和分片之间是相同的，它由用来生成分布的填瓦控制。

通过指定带有标记或外部图形的图形填充，然后添加供应商选项以控制符号随机重复的方式，生成随机填充。下面是一个包含选项、默认值和可能值的表：

期权

默认值

描述

随机的

没有人

激活符号的随机分布。可能的值是 none ， free ， grid . none 禁用随机分布， free 生成完全随机分布， grid 将生成一个规则的位置网格，并且只随机化单元格中心周围符号的位置，从而在空间中提供更均匀的分布。

随机瓦片大小

256

调整将包含随机分布符号的纹理填充切片的大小

随机旋转

没有人

激活随机符号旋转。可能的值是 none （无旋转）或 free

随机符号计数

16

图块中的符号数。实际绘制的符号数量可以更低，因为分布将确保没有两个符号相互重叠。

随机填瓦

0

用来产生随机分布的“填瓦”。更改此值将导致不同的符号分布

下面是一个例子：

 <sld:PolygonSymbolizer>
  <sld:Fill>
    <sld:GraphicFill>
      <sld:Graphic>
        <sld:Mark>
          <sld:WellKnownName>shape://slash</sld:WellKnownName>
          <sld:Stroke>
            <sld:CssParameter name="stroke">#0000ff</sld:CssParameter>
            <sld:CssParameter name="stroke-linecap">round</sld:CssParameter>
            <sld:CssParameter name="stroke-width">4</sld:CssParameter>
          </sld:Stroke>
        </sld:Mark>
        <sld:Size>8</sld:Size>
      </sld:Graphic>
    </sld:GraphicFill>
  </sld:Fill>
  <sld:VendorOption name="random-seed">5</sld:VendorOption>
  <sld:VendorOption name="random">grid</sld:VendorOption>
  <sld:VendorOption name="random-tile-size">100</sld:VendorOption>
  <sld:VendorOption name="random-rotation">free</sld:VendorOption>
  <sld:VendorOption name="random-symbol-count">50</sld:VendorOption>
</sld:PolygonSymbolizer>

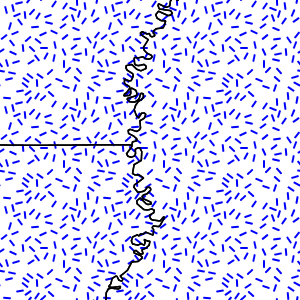

../../../_images/random-slash.png

对角线的随机分布

随机分布也可用于主题映射，例如，这里是TOPP版本的SLD：显示改变随机点分布密度的居住人数的状态：

<?xml version="1.0" encoding="UTF-8"?>
<sld:UserStyle xmlns="http://www.opengis.net/sld" xmlns:sld="http://www.opengis.net/sld" xmlns:ogc="http://www.opengis.net/ogc" xmlns:gml="http://www.opengis.net/gml">
  <sld:Name>Default Styler</sld:Name>
  <sld:FeatureTypeStyle>
    <sld:Name>name</sld:Name>
    <sld:Rule>
      <ogc:Filter>
        <ogc:And>
          <ogc:Not>
            <ogc:PropertyIsLessThan>
              <ogc:PropertyName>PERSONS</ogc:PropertyName>
              <ogc:Literal>2000000</ogc:Literal>
            </ogc:PropertyIsLessThan>
          </ogc:Not>
          <ogc:Not>
            <ogc:PropertyIsGreaterThanOrEqualTo>
              <ogc:PropertyName>PERSONS</ogc:PropertyName>
              <ogc:Literal>4000000</ogc:Literal>
            </ogc:PropertyIsGreaterThanOrEqualTo>
          </ogc:Not>
        </ogc:And>
      </ogc:Filter>
      <sld:PolygonSymbolizer>
        <sld:Fill>
          <sld:GraphicFill>
            <sld:Graphic>
              <sld:Mark>
                <sld:WellKnownName>circle</sld:WellKnownName>
                <sld:Fill>
                  <sld:CssParameter name="fill">#a9a9a9</sld:CssParameter>
                </sld:Fill>
              </sld:Mark>
              <sld:Size>2</sld:Size>
            </sld:Graphic>
          </sld:GraphicFill>
        </sld:Fill>
        <sld:VendorOption name="random">grid</sld:VendorOption>
        <sld:VendorOption name="random-tile-size">100</sld:VendorOption>
        <sld:VendorOption name="random-symbol-count">150</sld:VendorOption>
      </sld:PolygonSymbolizer>
      <sld:LineSymbolizer>
        <sld:Stroke/>
      </sld:LineSymbolizer>
    </sld:Rule>
    <sld:Rule>
      <ogc:Filter>
        <ogc:PropertyIsLessThan>
          <ogc:PropertyName>PERSONS</ogc:PropertyName>
          <ogc:Literal>2000000</ogc:Literal>
        </ogc:PropertyIsLessThan>
      </ogc:Filter>
      <sld:PolygonSymbolizer>
        <sld:Fill>
          <sld:GraphicFill>
            <sld:Graphic>
              <sld:Mark>
                <sld:WellKnownName>circle</sld:WellKnownName>
                <sld:Fill>
                  <sld:CssParameter name="fill">#a9a9a9</sld:CssParameter>
                </sld:Fill>
              </sld:Mark>
              <sld:Size>2</sld:Size>
            </sld:Graphic>
          </sld:GraphicFill>
        </sld:Fill>
        <sld:VendorOption name="random">grid</sld:VendorOption>
        <sld:VendorOption name="random-tile-size">100</sld:VendorOption>
        <sld:VendorOption name="random-symbol-count">50</sld:VendorOption>
      </sld:PolygonSymbolizer>
      <sld:LineSymbolizer>
        <sld:Stroke/>
      </sld:LineSymbolizer>
    </sld:Rule>
    <sld:Rule>
      <ogc:Filter>
        <ogc:PropertyIsGreaterThanOrEqualTo>
          <ogc:PropertyName>PERSONS</ogc:PropertyName>
          <ogc:Literal>4000000</ogc:Literal>
        </ogc:PropertyIsGreaterThanOrEqualTo>
      </ogc:Filter>
      <sld:PolygonSymbolizer>
        <sld:Fill>
          <sld:GraphicFill>
            <sld:Graphic>
              <sld:Mark>
                <sld:WellKnownName>circle</sld:WellKnownName>
                <sld:Fill>
                  <sld:CssParameter name="fill">#a9a9a9</sld:CssParameter>
                </sld:Fill>
              </sld:Mark>
              <sld:Size>2</sld:Size>
            </sld:Graphic>
          </sld:GraphicFill>
        </sld:Fill>
        <sld:VendorOption name="random">grid</sld:VendorOption>
        <sld:VendorOption name="random-tile-size">100</sld:VendorOption>
        <sld:VendorOption name="random-symbol-count">500</sld:VendorOption>
      </sld:PolygonSymbolizer>
      <sld:LineSymbolizer>
        <sld:Stroke/>
      </sld:LineSymbolizer>
    </sld:Rule>
  </sld:FeatureTypeStyle>
</sld:UserStyle>

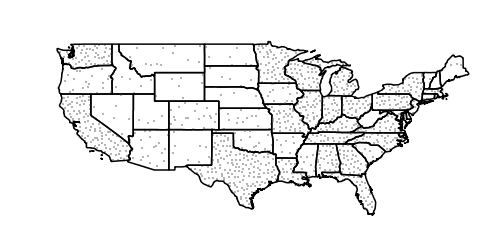

../../../_images/states-random.png

点密度法专题地图
