高度模板¶

介绍¶

KML中的高度模板允许您使用数据的属性作为GoogleEarth中功能的“高度”。

入门¶

为了本教程的目的，您只需要安装带有版本配置的geoserver和google earth。Google Earth可从http://earth.google.com免费获得。/ <http://earth.google.com/>`_.

第一步¶

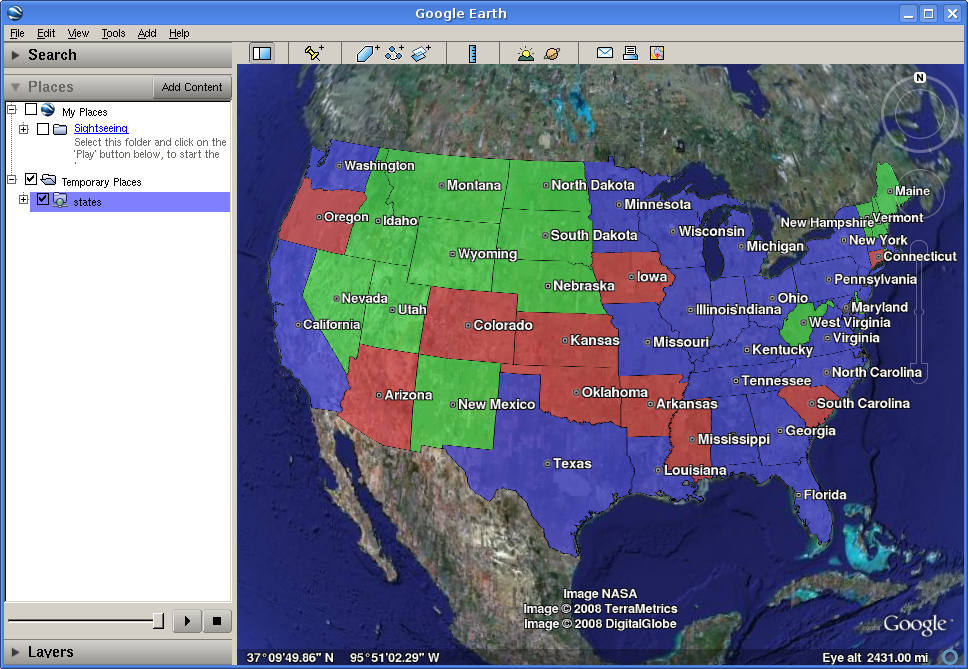

默认情况下，geoserver渲染所有高度为0的功能，因此它们在GoogleEarth中似乎平放在世界表面上。

查看 topp:states 在GoogleEarth中，最简单的方法是使用网络链接。在谷歌地球，在 Places ，右键单击 Temporary Places ，然后转到 Add ‣ Network Link .在对话框中，填写 topp:states 作为 Name ，以下URL作为 Link ：：

http://localhost:8080/geoserver/wms/reflect?layers=topp:states&format=application/vnd.google-earth.kml+xml

第二步¶

一个有趣的用于高度的值是每个州的人口（这样人口更多的州在地图上显得更高）。我们可以通过创建一个名为 height.ftl 在下面的geoserver数据目录中 workspaces/topp/states_shapefile/states .要设置填充值，我们在此新文件中输入以下文本：

${PERSONS.value}

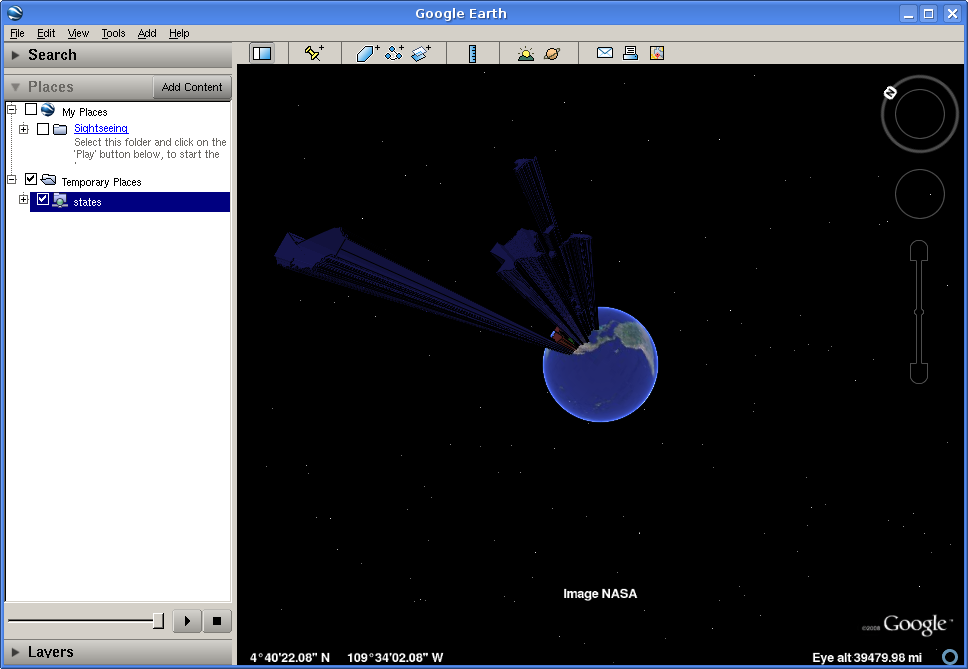

这将使用 PERSONS 属性作为每个特征的高度。为了欣赏我们的手工艺品，我们可以用鼠标右键单击我们的临时位置（称为 topp:states ）和选择 Refresh ：

第三步¶

看看我们的人口地图，我们发现加利福尼亚州比全国其他地方矮，而且一般来说，所有的州都太高了，我们无法从方便的角度看高度。为了将物体缩小到更易于管理的尺寸，我们可以将所有高度值除以100。只需将我们之前编写的模板更改为：

${PERSONS.value / 100}

再次刷新我们的视野，我们看到我们的高度场消失了。查看geoserver日志（在logs/geoserver.log下的数据目录中），我们看到如下内容：

Caused by: freemarker.core.NonNumericalException: Error on line 1, column 3 in height.ftl
Expression PERSONS.value is not numerical

但是，我们知道 PERSONS 字段是数字，即使它在shapefile中声明为字符串值。为了强制转换，我们可以附加 ?number ，像这样：：

${PERSONS.value?number / 100}

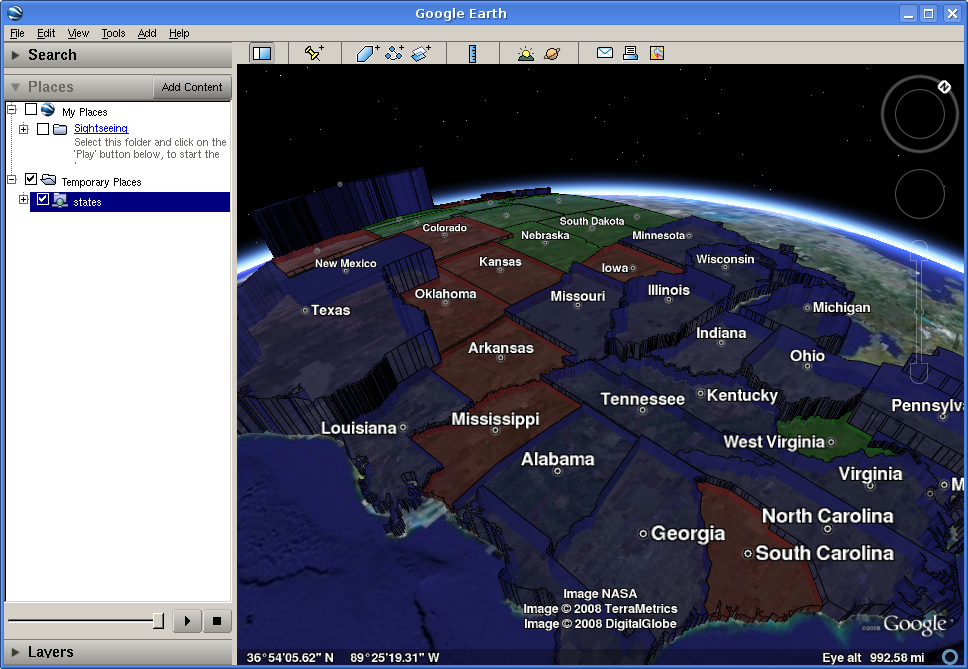

一场决赛 Refresh 把我们带到一张尺寸合适的美国地图上：

第四步¶

我们还可以做一些调整。默认设置是创建一个“实体”外观，以查找具有高度的特征，但GoogleEarth也可以创建与地面断开连接的浮动多边形。要关闭“连接到地面”功能，请添加一个名为“extrude”的格式选项，其值为“false”。也就是说，改变 Link 在网络链接中：

http://localhost:8080/geoserver/wms/reflect?layers=topp:states&format=application/vnd.google-earth.kml%2Bxml&format_options=extrude:false

对于谷歌地球如何解释高度场，我们也有一些选择。默认情况下，高度被解释为相对于地面的高度，但我们也可以设置相对于海平面的高度，或忽略该高度（用于在不删除模板的情况下恢复“平面”外观）。这由名为altitudemode的格式选项控制，其值汇总如下。
