层预览

此页面提供各种输出格式的图层视图。必须启用层才能预览。

../../_images/preview_list.png

层预览页

每个图层行由类型、名称、标题和可供查看的格式组成。

场

描述
../../_images/raster_icon.png

栅格（网格）
../../_images/polygon_icon.png

Polygon
../../_images/line_string_icon.png

线
../../_images/point_icon.png

Point
../../_images/vector.png

其他几何图形
../../_images/layers.png

图层组
../../_images/map.png

级联WMS
../../_images/error.png

未知/其他

名称是指工作区和层的名称，而标题是指在 编辑层：数据 面板。在下面的示例中，nurc指的是工作区，arc_sample指的是层名，在“编辑后的数据”面板上指定了“示例arcgrid字段”。

../../_images/preview_row.png

单层预览行

输出格式

图层预览页面支持多种输出格式，以供进一步使用或数据共享。可以预览公共Openlayers和KML格式中的所有三种图层类型。同样，使用“所有格式”菜单，您可以以七种附加输出格式预览所有图层类型：atompub、gif、georss、jpeg、kml（压缩）、pdf、png、svg和tiff。只有向量层提供WFS输出预览，包括通用GML以及csv、gml3、geojson和shapefile格式。下表简要说明了按输出类型（图像、文本或数据）组织的所有支持的输出格式。

图像输出

所有图像输出都可以从WMS GETMAP请求对栅格、矢量或覆盖数据启动。WMS是一种方法，它允许可视化地显示空间数据，而不必提供对构成这些数据的功能的访问。

格式

描述

KML

KML（keyhole markup language）是一种基于XML的语言模式，用于在地球浏览器（如Google Earth或Google Maps）中表示地理数据。KML使用基于标记的结构，其中包含嵌套的元素和属性。对于geoserver，kml文件作为kmz分发，kmz是压缩的kml文件。

JPEG

WMS以栅格格式输出。jpeg是一种压缩的图形文件格式，压缩会导致一些质量损失。它最好用于照片，不建议用于精确复制数据。

GIF

WMS以栅格格式输出。GIF（图形交换格式）是一种位图图像格式，最适合具有有限颜色的锐边线条艺术。这利用了格式的无损压缩，这有利于统一颜色的平面区域和定义良好的边缘（与jpeg相反，jpeg有利于平滑的渐变和更柔和的图像）。GIF仅限于8位调色板或256色。

SVG

矢量格式的WMS输出。SVG（scalable vector graphics）是一种用XML建模二维图形的语言。它不同于GIF和JPEG，因为它使用的是图形对象，而不是单个点。

TIFF

WMS以栅格格式输出。TIFF（标记图像文件格式）是一种灵活、适应性强的格式，可用于处理单个文件中的多个数据。geotiff包含作为标记嵌入到tiff文件中的地理数据。

PNG

WMS以栅格格式输出。PNG（可移植网络图形）文件格式被创建为自由的、开放源代码的GIF的后续格式。PNG文件格式支持TrueColor（1600万色），而GIF仅支持256色。PNG文件在图像具有大而均匀的颜色区域时表现出色。

OpenLayers

wms getmap请求输出一个简单的Openlayers预览窗口。 OpenLayers 是一个用于在Web浏览器中显示地图数据的开源JavaScript库。Openlayers输出有一些高级过滤器，在使用独立版本的Openlayers时，这些过滤器不可用。此外，生成的预览包含一个带有易于显示的配置选项的标题。默认情况下使用Openlayers库的版本3。可以使用禁用版本3 ENABLE_OL3 （真/假）格式选项或系统属性。对于Openlayers 3不支持的旧浏览器，无论设置如何，都使用版本2。

PDF

PDF（可移植文档格式）封装了固定布局二维文档的完整描述，包括任何文本、字体、栅格图像和二维矢量图形。

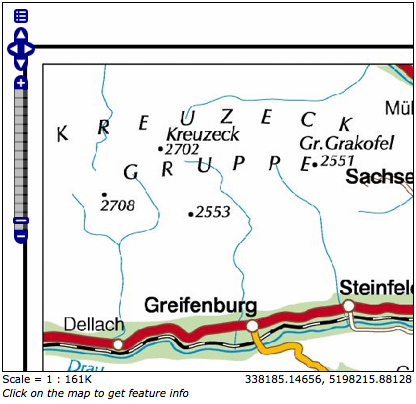

../../_images/preview_openlayers.png

示例图像输出nurc:pk50095的openlayers预览

文本输出

格式

描述

AtomPub

WMS以XML格式输出空间数据。AtomPub（Atom发布协议）是一种应用程序级协议，用于使用HTTP和XML发布和编辑Web资源。作为内容联合的RSS系列标准的替代品，Atom允许订阅地理数据。

GeoRss

wms getmap请求以XML格式输出矢量数据。RSS（RichSiteSummary）是一种XML格式，用于交付定期更改的Web内容。 GeoRss 是将位置编码为RSS源的一部分的标准。支持层预览使用Atom生成RSS 2.0文档，并使用GeoRSS简单几何图形。

GeoJSON

JavaScript Object Notation （JSON）是一种基于JavaScript编程语言的轻量级数据交换格式。这使得它成为基于浏览器的应用程序的理想交换格式，因为它可以直接轻松地解析为JavaScript。geojson是向json添加地理类型的纯文本输出格式。

CSV

WFS GetFeature以逗号分隔的文本输出。csv（逗号分隔值）文件是包含数据行的文本文件。每行中的数据值用逗号分隔。csv文件还包含一个逗号分隔的标题行，解释每一行的值排序。geoserver的csv是完全流式的，对可以输出的数据量没有限制。

使用Atom:

<?xml version="1.0" encoding="UTF-8"?>
     <rss xmlns:atom="http://www.w3.org/2005/Atom"
          xmlns:georss="http://www.georss.org/georss" version="2.0">
        <channel>
              <title>Pk50095</title>
              <description>Feed auto-generated by GeoServer</description>
              <link>></link>
              <item>
                <title>fid--f04ca6b_1226f8d829e_-7ff4</title>
                <georss:polygon>46.722110379286 13.00635746384126
                     46.72697223230676 13.308182612644663 46.91359611878293
                     13.302316867622581 46.90870264238999 12.999446822650462
                     46.722110379286 13.00635746384126
                </georss:polygon>
                </item>
        </channel>
</rss>

数据输出

所有数据输出都是从WFS GetFeature请求对矢量数据发起的。

格式

描述

GML2/3型

GML（地理标记语言）是由 Open Geospatial Consortium （ogc）表示地理特征。GML是地理系统的建模语言，也是地理数据共享的开放交换格式。GML2是默认（通用）输出格式，而GML3可从“所有格式”菜单中获得。

Shapefile

ESRI shapefile，或简称shapefile，是交换GIS数据最常用的格式。geoserver以zip格式输出shapefiles，目录为.cst、.dbf、.prg、.shp和.shx文件。
