使用ImageMosaic扩展¶

新建商店¶

1. 去 Data Panel ‣ Stores 然后点击 Add new Store .

2. 选择 ImageMosaic 在下面 Raster Data Source ：



3. 为了创建新的马赛克，需要选择工作区并将名称存储在 Basic Store Info 节，以及 Connection Parameters 第节。有效的URL包括：

   • shapefile索引的绝对路径，或包含shapefile索引的目录。

   • 配置文件的绝对路径 (*.properties ）或包含配置文件的目录。如果 ``datastore.properties` 和 indexer.properties 存在，它们应该与此配置文件位于同一目录中。

   • 要镶嵌的文件所在目录的绝对路径。在这种情况下，geoserver通过检查给定目录和任何子目录中的数据，自动创建所需的mosaic文件（.dbf、.prj、.properties、.shp和.shx）。

4. 点击 Save ：



创建新的覆盖范围¶

1. 引导到 Data Panel ‣ Layers 然后点击 Add a new resource .

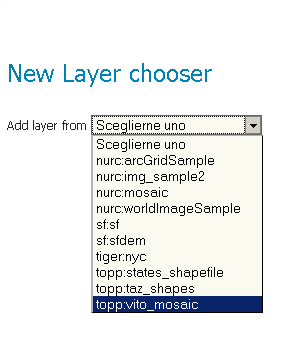

2. 选择您刚创建的商店的名称：

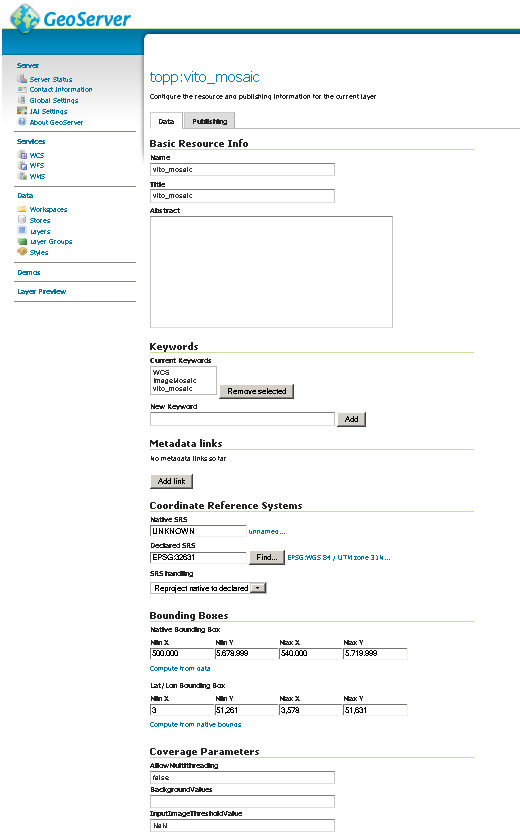

3. 单击要配置的层，将显示覆盖率编辑器：



4. 确保有一个值 Native SRS ，然后单击 Submit 按钮。如果 Native CRS 是 UNKNOWN ，您必须在 Declared SRS 字段。

5. 点击 Save .

6. 使用 Layer Preview 去看马赛克。

DEM/水深测量¶

这样的马赛克可以用来提供大量的数据来表示高度或深度，因此不直接指定颜色（它需要一个SLD来生成图片）。在我们的例子中，我们有一个DEM数据集，它由一组原始的geotiff文件组成。

第一个操作是创建CoverageStore，例如，在 URL 字段。

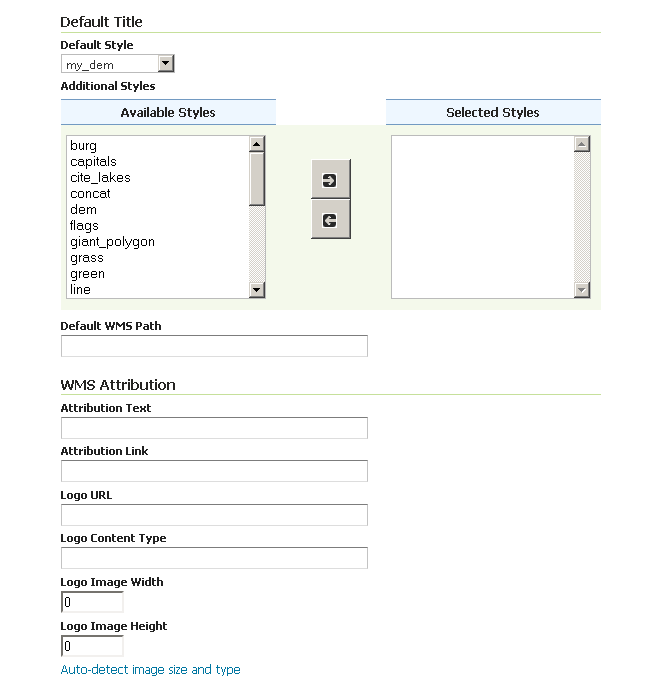

在“覆盖率编辑器发布”选项卡中，可以指定 dem 默认样式，用于表示马赛克的可视化样式。以下是示例样式：

<?xml version="1.0" encoding="ISO-8859-1"?>
<StyledLayerDescriptor version="1.0.0"
  xmlns="http://www.opengis.net/sld" xmlns:ogc="http://www.opengis.net/ogc"
  xmlns:xlink="http://www.w3.org/1999/xlink" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
  xsi:schemaLocation="http://www.opengis.net/sld      http://schemas.opengis.net/sld/1.0.0/StyledLayerDescriptor.xsd">
  <NamedLayer>
    <Name>gtopo</Name>
    <UserStyle>
      <Name>dem</Name>
      <Title>Simple DEM style</Title>
      <Abstract>Classic elevation color progression</Abstract>
      <FeatureTypeStyle>
        <Rule>
          <RasterSymbolizer>
            <Opacity>1.0</Opacity>
            <ColorMap>
              <ColorMapEntry color="#000000" quantity="-9999" label="nodata" opacity="1.0" />
              <ColorMapEntry color="#AAFFAA" quantity="0" label="values" />
              <ColorMapEntry color="#00FF00" quantity="1000" label="values" />
              <ColorMapEntry color="#FFFF00" quantity="1200" label="values" />
              <ColorMapEntry color="#FF7F00" quantity="1400" label="values" />
              <ColorMapEntry color="#BF7F3F" quantity="1600" label="values" />
              <ColorMapEntry color="#000000" quantity="2000" label="values" />
            </ColorMap>
          </RasterSymbolizer>
        </Rule>
      </FeatureTypeStyle>
    </UserStyle>
  </NamedLayer>
</StyledLayerDescriptor>

通过这种方式，您可以清楚地区分组成马赛克的数据集的不同间隔，如背景和“nodata”区域。

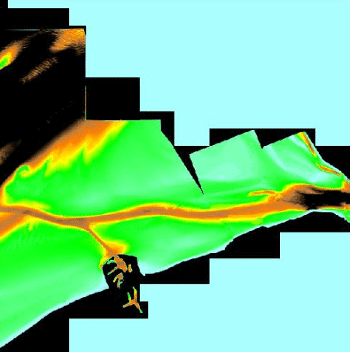

结果如下：

通过适当地设置其他配置参数，可以改善马赛克的外观和性能。例如，我们可以：

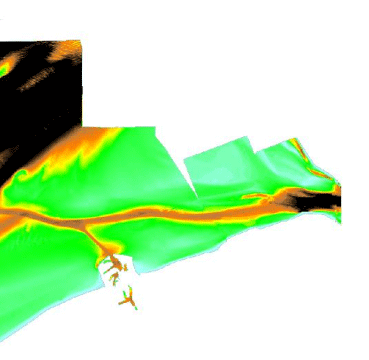

• 使“nodata”区域透明，与真实数据一致。为了实现这一点，我们需要在 dem 样式设置为 0.0 并设置 BackgroundValues 参数到 -9999 这样，空白区域将填充此值。结果如下：



• 允许多线程颗粒加载。通过设置 AllowMultiThreading 参数到 true ，geoserver将使用多个线程并行加载颗粒，从而提高某些架构的性能。

配置参数如下：

航空影像¶

在这个例子中，我们将创建一个马赛克，它将提供航空图像，特别是RGB geotiff。因为这是可视数据，所以在覆盖率编辑器中可以使用 raster 样式，它只是一个存根SLD，用于指示GeoServer栅格渲染器不要在颜色管理方面执行任何特定操作：

<?xml version="1.0" encoding="ISO-8859-1"?>
<StyledLayerDescriptor version="1.0.0"
  xmlns="http://www.opengis.net/sld" xmlns:ogc="http://www.opengis.net/ogc"
  xmlns:xlink="http://www.w3.org/1999/xlink" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
  xsi:schemaLocation="http://www.opengis.net/sld      http://schemas.opengis.net/sld/1.0.0/StyledLayerDescriptor.xsd">
  <NamedLayer>
    <Name>raster</Name>
    <UserStyle>
      <Name>raster</Name>
      <Title>Raster</Title>
      <Abstract>A sample style for rasters, good for displaying imagery       </Abstract>
      <FeatureTypeStyle>
        <FeatureTypeName>Feature</FeatureTypeName>
        <Rule>
          <RasterSymbolizer>
            <Opacity>1.0</Opacity>
          </RasterSymbolizer>
        </Rule>
      </FeatureTypeStyle>
    </UserStyle>
  </NamedLayer>
</StyledLayerDescriptor>

结果如下：

各种参数设置如下：

结果如下：

扫描的地图¶

在本例中，我们想展示如何通过地理服务器马赛克提供扫描地图（主要是黑白图像）。

在覆盖率编辑器中，您可以使用 raster 因为不需要使用任何高级的刺刀符号功能。

结果如下。

这幅由两个单一颗粒组成的镶嵌图显示了一个典型的例子，颗粒的“Nodata”领区域重叠，如上图所示。在这种情况下，我们可以使用 InputTransparentColor 在叠加过程中使领口区域消失的参数-在这种情况下，使用 InputTransparentColor 属于 #FFFFFF .

最终配置参数如下：

结果是：

动态图像¶

马赛克不需要是静态的。它可以包含改变、添加或删除的颗粒。在这个例子中，我们将创建一个随时间变化的马赛克。

1. 以标准方式创建马赛克。（具体配置不重要。）

要添加新的颗粒，最初创建马赛克时创建的索引需要重新生成。有两种方法可以做到这一点：

• 通过文件系统手动

• 通过 REST 界面

要通过文件系统更新ImageMosaic，请执行以下操作：

1. 通过将新文件复制到适当的位置来更新马赛克的内容。（可以接受子目录。）

2. 删除索引文件。这些文件包含在包含马赛克文件的顶级目录中，包括（但不限于）以下内容：

   • <mosaic_name>.dbf

   • <mosaic_name>.fix

   • <mosaic_name>.prj

   • <mosaic_name>.properties

   • <mosaic_name>.shp

   • <mosaic_name>.shx

3. （可选，但推荐） 在geoserver中编辑层定义，确保更新边界框信息（如果更改）。

4. 保存层。将重新创建索引。

重投影多分辨率图像¶

一般来说，我们希望有最高分辨率的颗粒显示在“顶部”，而较低分辨率的颗粒根据需要填充空隙。

在这个例子中，我们将提供具有不同分辨率的重叠颗粒。此外，我们将混合分辨率，这样高分辨率颗粒被重新注入以匹配低分辨率颗粒的分辨率。

1. 在Coverage编辑器中，使用基本 raster 风格。

2. 在geoserver中创建马赛克。

3. 一个重要的配置设置是 SORTING 层的参数。为了在顶部看到最高分辨率的图像（典型情况），必须将其设置为 resolution A .（对于顶部分辨率最低的情况，使用 resolution D ）

4. 进行任何其他配置更改。

5. 此外，为了在一个马赛克中允许多个CRS，一个 indexer.properties 需要创建文件。使用以下内容：

   GranuleAcceptors=org.geotools.gce.imagemosaic.acceptors.HeterogeneousCRSAcceptorFactory
   GranuleHandler=org.geotools.gce.imagemosaic.granulehandler.ReprojectingGranuleHandlerFactory
   HeterogeneousCRS=true
   MosaicCRS=EPSG\:4326
   PropertyCollectors=CRSExtractorSPI(crs),ResolutionExtractorSPI(resolution)
   Schema=*the_geom:Polygon,location:String,crs:String,resolution:String


   mosaic crs属性不是强制性的，但最好设置一个可预测的目标crs，所有的颗粒足迹都可以重新投射到其中，否则马赛克机器将使用第一个索引颗粒的crs。

6. 将此文件与索引文件一起保存在mosaic目录的根目录中。结果如下：



7. 要删除重投影工件（上面显示为黑色区域），请编辑要设置的层配置 InputTransparentColor 到 #000000 .
