在狮身人面像中创建图表¶

使用graphviz¶

除了使用栅格图像（PNG、JPG等），图表还可以包含在 `sphinx.ext.graphviz`_ 延伸。

Graphviz_ 是一个开源图形可视化软件。图形可视化是将结构信息表示为抽象图形和网络图的一种方法。

必须先安装，然后才能使用扩展。

由于当前（2013.10）与PlantUML的兼容性问题，最好安装graphviz 2.28。

包括项目配置文件中的扩展名¶

graphviz扩展包含在sphinx中，但必须在 conf.py 文件：：

extensions = ['sphinx.ext.graphviz']

更改配置文件

项目的本地扩展应该放在项目的目录结构中。相应地设置python的模块搜索路径sys.path，以便sphinx可以找到它们。例如，如果扩展名foo.py位于项目根目录的exts子目录中，请放入conf.py:：

import sys, os
sys.path.append(os.path.abspath('exts'))
extensions = ['foo']

您还可以在sys.path上的任何其他位置安装扩展，例如在site packages目录中。

实例¶

此代码：

.. graphviz::

   digraph {
      "From" -> "To";
   }

结果如下：

此代码：

.. graphviz::

   digraph Flatland {

      a -> b -> c -> g;
      a  [shape=polygon,sides=4]
      b  [shape=polygon,sides=5]
      c  [shape=polygon,sides=6]

      g [peripheries=3,color=yellow];
      s [shape=invtriangle,peripheries=1,color=red,style=filled];
      w  [shape=triangle,peripheries=1,color=blue,style=filled];

      }

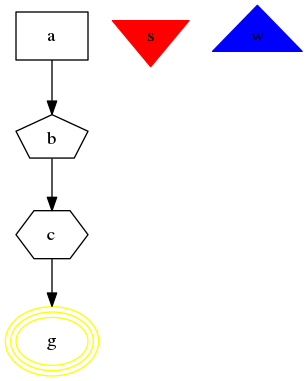

结果如下：

digraph Flatland {

a -> b -> c -> g;
a [shape=polygon,sides=4]
b [shape=polygon,sides=5]
c [shape=polygon,sides=6]

g [peripheries=3,color=yellow];
s [shape=invtriangle,peripheries=1,color=red,style=filled];
w [shape=triangle,peripheries=1,color=blue,style=filled];

}

网上有许多例子：

使用plantuml¶

这个 `Sphinx PlantUML extension`_ （在本例中是一个贡献的扩展）允许sphinx使用plantuml嵌入UML图。

PlantUML_ 是一个允许快速编写简单UML图的Java组件：

用例图，
类图，
活动图，
状态图，
组件图，
序列图，
对象关系图。

使用简单直观的语言定义图表。这可以在许多其他工具中使用。图像可以以PNG或SVG格式生成。

安装延长件¶

使用以下命令安装模块：

pip install sphinxcontrib-plantuml

包括项目配置文件中的扩展名¶

必须在中启用扩展 conf.py 文件：：

extensions = ['sphinxcontrib.plantuml']

可能需要指定TANTUML文件的路径（假设Java本身已经在搜索路径中）：

plantuml = 'java -jar ../utils/plantum.jar'

plantuml需要graphviz，并且可能必须定义一个环境变量，指向 dot 可执行。例如（在Linux或OS-X中）：：

setenv GRAPHVIZ_DOT /usr/local/bin/graphviz/dot
export GRAPHVIZ_DOT

注解

对于Ubuntu用户

每当输入bash登录shell时（例如，从控制台或通过ssh登录时），以及当桌面会话加载时，由displaymanager执行/etc/profile.d目录中扩展名为.sh的文件：

/etc/profile.d/*.sh

例如，您可以创建文件/etc/profile.d/myenvars.sh并设置如下变量：

export GRAPHVIZ_DOT=/usr/bin/dot

注解

对于Windows用户

无论graphviz_dot环境变量是否存在，到graphviz bin文件夹的路径显然也需要在path变量中。

实例¶

在sphinx rest文档中，只需使用 uml 指令。

这是上面示例的代码：

.. uml::

   @startuml
   user -> (use PlantUML)

   note left of user
      Hello!
   end note
   @enduml

另一个例子：

这是上面示例的代码：

.. uml::

   @startuml
   Alice -> Bob: Hi!
   Alice <- Bob: How are you?
   @enduml

类图¶

图表¶

这是由sphinx plantuml扩展生成的图。

代码¶

这是上面例子中的代码。

.. uml::

      @startuml

      'style options
      skinparam monochrome true
      skinparam circledCharacterRadius 0
      skinparam circledCharacterFontSize 0
      skinparam classAttributeIconSize 0
      hide empty members

      Class01 <|-- Class02
      Class03 *-- Class04
      Class05 o-- Class06
      Class07 .. Class08
      Class09 -- Class10

      @enduml

注意，在docutils/sphinx中， @startuml 和 @enduml 可以省略。但是，保留这些行是有用的：必要时，可以使用plantuml（sphinx外部）直接从文本文件生成带有图表的PNG图像文件；此外，如果在Eclipse中编辑代码，则可以预览plantuml图，而无需在离子。

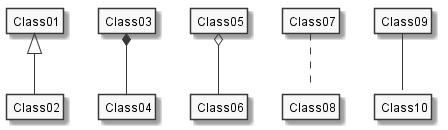

图像¶

该图像是使用EclipsePlantUML插件导出的。它是静态的，但可以调整大小…

其他示例¶

.. uml::

      @startuml

      'style options
      skinparam monochrome true
      skinparam circledCharacterRadius 0
      skinparam circledCharacterFontSize 0
      skinparam classAttributeIconSize 0
      hide empty members

      class Car

      Driver - Car : drives >
      Car *- Wheel : have 4 >
      Car -- Person : < owns

      @enduml

要声明字段和方法，可以使用符号“：”后跟字段或方法的名称。系统检查括号，以便在方法和字段之间进行选择。

.. uml::

      @startuml

      'style options
      skinparam monochrome true
      skinparam circledCharacterRadius 9
      skinparam circledCharacterFontSize 8
      skinparam classAttributeIconSize 0
      hide empty members

      abstract class AbstractClass {
        - privateField
        + publicField
        # protectedField
        ~ packagePrivateField
        - privateMethod()
        + publicMethod()
        # protectedMethod()
        ~ packagePrivateMethod()
         }

      class Dummy {
        {static} staticID
        {abstract} void methods()
         }

      class Flight {
         flightNumber : Integer
         departureTime : Date
         }

      package "Classic Collections" {

         abstract class AbstractList
         abstract AbstractCollection
         interface List
         interface Collection

         List <|-- AbstractList
         Collection <|-- AbstractCollection

         Collection <|- List
         AbstractCollection <|- AbstractList
         AbstractList <|-- ArrayList

         class ArrayList {
           Object[] elementData
           size()
            }
      }

      enum TimeUnit {
        DAYS
        HOURS
        MINUTES
      }


      class Student {
        Name
      }
      Student "0..*" -- "1..*" Course
      (Student, Course) .. Enrollment

      class Enrollment {
        drop()
        cancel()
      }

      @enduml

用例图¶

代码¶

图表¶

这是由sphinx plantuml扩展生成的。

代码¶

.. uml::

   @startuml
   actor "Main Database" as DB << Application >>

   note left of DB
      This actor
      has a "name with spaces",
      an alias
      and a stereotype
   end note

   actor User << Human >>
   actor SpecialisedUser
   actor Administrator

   User <|--- SpecialisedUser
   User <|--- Administrator

   usecase (Use the application) as (Use) << Main >>
   usecase (Configure the application) as (Config)
   Use ..> Config : <<includes>>

   User --> Use
   DB --> Use

   Administrator --> Config

   note "This note applies to\nboth actors." as MyNote
   MyNote .. Administrator
   MyNote .. SpecialisedUser

   '  this is a text comment and won't be displayed
   AnotherActor ---> (AnotherUseCase)

   '  to increase the length of the edges, just add extras dashes, like this:
   ThirdActor ----> (LowerCase)

   '  The direction of the edge can also be reversed, like this:
   (UpperCase) <---- FourthActor

   @enduml

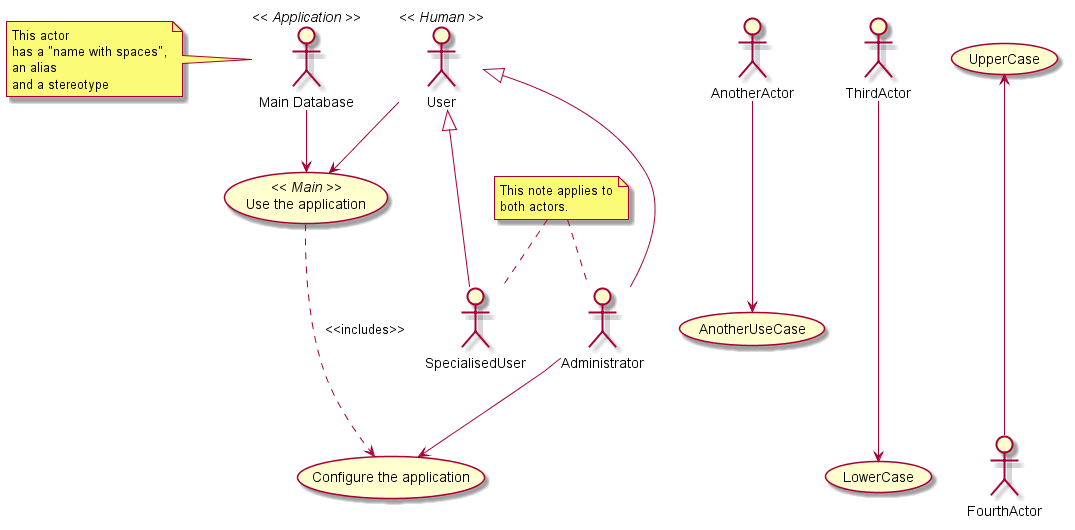

图像¶

该图像是使用EclipsePlantUML插件导出的。它是静态的，但可以调整大小…

活动图（新语法）¶

图表¶

代码¶

创建活动图有两种语法。该示例使用新语法（仍然不完整）。

.. uml::

   @startuml

   start

   :first activity;

   :second activity
    with a multiline
    and rather long description;

   :another activity;

   note right
     After this activity,
     are two 'if-then-else' examples.
   end note

   if (do optional activity?) then (yes)
      :optional activity;
   else (no)

      if (want to exit?) then (right now!)
         stop
      else (not really)

      endif

   endif

   :third activity;

   note left
     After this activity,
     parallel activities will occur.
   end note

   fork
      :Concurrent activity A;
   fork again
      :Concurrent activity B1;
      :Concurrent activity B2;
   fork again
      :Concurrent activity C;
      fork
      :Nested C1;
      fork again
      :Nested C2;
      end fork
   end fork

   repeat
      :repetitive activity;
   repeat while (again?)

   while (continue?) is (yes, of course)
     :first activity inside the while loop;
     :second activity inside the while loop;
   endwhile (no)

   stop

   @enduml

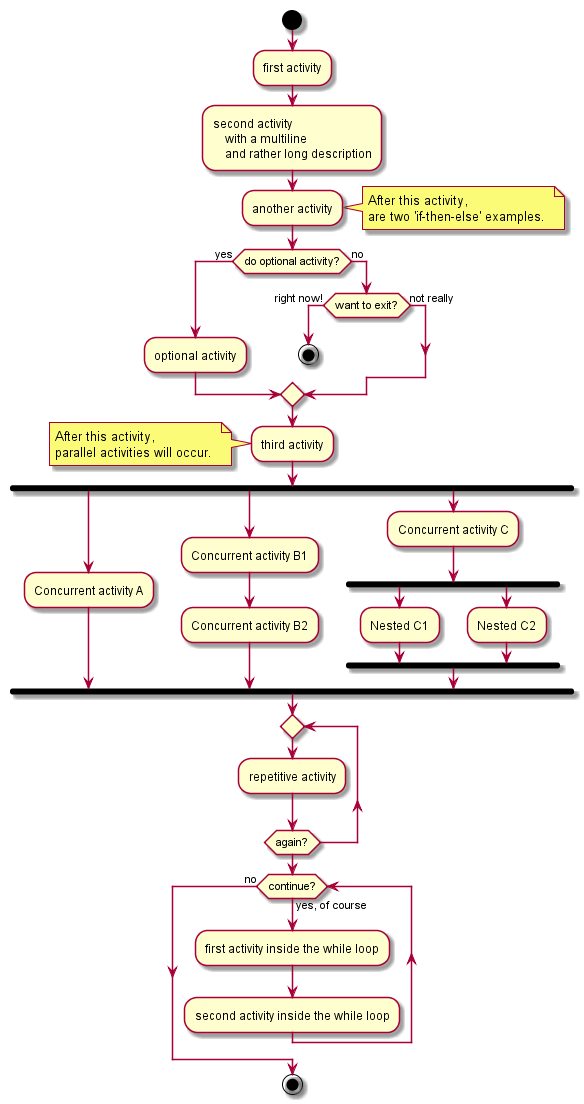

图像¶

该图像是使用EclipsePlantUML插件导出的。它是静态的，但可以调整大小…

状态图¶

图表¶

由sphinx plantuml扩展生成。

代码¶

.. uml::

   @startuml

   [*] --> MyState
   MyState --> CompositeState
   MyState --> AnotherCompositeState
   MyState --> WrongState

   CompositeState --> CompositeState : \ this is a loop
   AnotherCompositeState --> [*]
   CompositeState --> [*]

   MyState : this is a string
   MyState : this is another string

   state CompositeState {

   [*] --> StateA : begin something
   StateA --> StateB : from A to B
   StateB --> StateA : from B back to A
   StateB --> [*] : end it

   CompositeState : yet another string
   }

   state AnotherCompositeState {

   [*] --> ConcurrentStateA
   ConcurrentStateA --> ConcurrentStateA

   --

   [*] --> ConcurrentStateB
   ConcurrentStateB --> ConcurrentStateC
   ConcurrentStateC --> ConcurrentStateB
   }

   note left of WrongState
      This state
      is a dead-end
      and shouldn't
      exist.
   end note

   @enduml

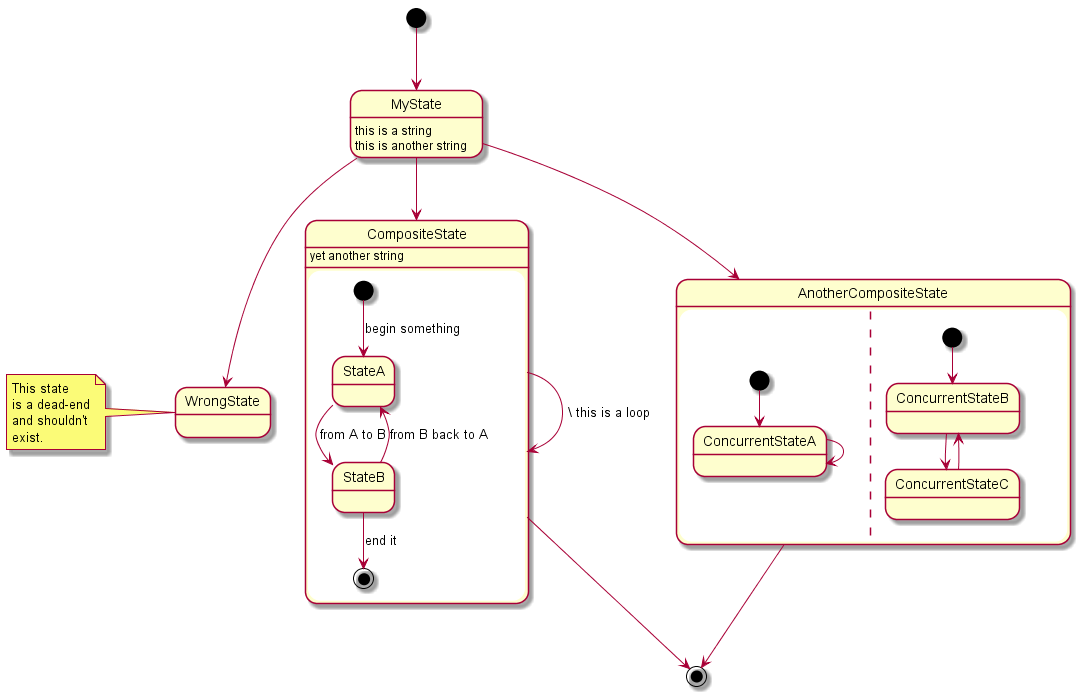

图像¶

该图像是使用EclipsePlantUML插件导出的。它是静态的，但可以调整大小…

图形用户界面模型¶

PlantUML也可用于GUI模型（请参见http://plantuml.sourceforge.net/salt.html）。

例子¶

代码¶

.. uml::

   @startuml
   salt
   {
     Just plain text
     [This is my button]
     ()  Unchecked radio
     (X) Checked radio
     []  Unchecked box
     [X] Checked box
     "Enter text here   "
     ^This is a droplist^
   }
   @enduml
