空间叠加分析是GIS最重要的功能之一

ArcGIS空间叠加分析功能包括:Union、Intersect、Identity、Erase、Update和Clip。

Union,就是联合的意思,Union的定义:进行多边形叠合,输出层为保留原来两个输入图层的所有多边形。

Union操作的示意如图一所示:

图一 Union操作示意图

1.打开ArcToolboxs窗口,在其中依次展开Analysis Tools—>Overlay,找到其中的Union命令。如图二所示。

图二 Union命令在ArcToolboxs中的位置

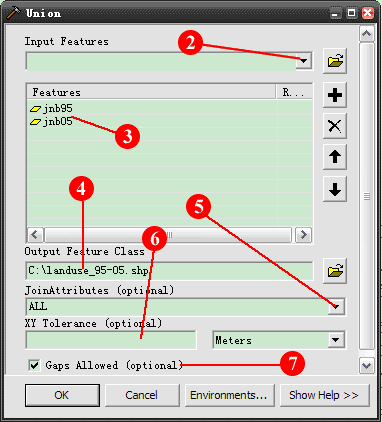

2.双击Union,打开Union操作对话框,如图三所示。

图三 Uinon操作的设置

在图三中:

(2):点击此处的下拉箭头来选择参与Union操作的图层,系统会将当前TOC窗口中符合条件的图层进行过滤后显示在此,如果下拉列表中没有可用图层,可以点击旁边的打开按钮来添加图层。需要注意的是,添加的图层必须是多边形要素。

(3):显示参与Union操作的图层,从图三②处的下拉列表中选择的图层会显示在这里。此处至少应该有两个图层。

(4):设置Union操作产生结果的存储路径和文件名称。

(5):属性联合的方法。为可选项,默认为All,即将参与Union操作的图层所有的属性都包含在结果图层中,比如说在jnb95.shp中有两个属性字段,分别为“jnb95_Area”和“jnb95_leixing”,在jnb05.shp中有一个属性字段,为“jnb05_name”,那么在输出结果landuse_95-05.shp中将包含以上两个图层中的三个字段。

(6):XY 容限值。为可选项,没有特殊需要默认即可。

(7):是否允许有空隙。此项为可选项,默认为选中状态。

3.设置完成后,点击OK按钮即可进行Union操作,操作结束后会自动将结果加载到ArcGIS的TOC窗口中。
