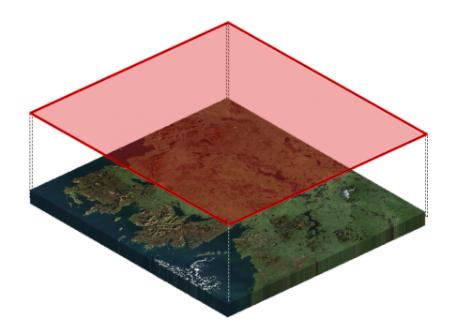

GIS 中的栅格剪辑

在 ArcMap 中栅格剪辑有两种方法。首先,最经典的是 ArcToolbox 的数据管理中的栅格剪辑工具, 这已经存在很长一段时间。其次,ArcGIS 10 图像分析工具栏也可以剪辑栅格。图像分析工具栏的主要优点是,可在导出最终结果之前将其可视化。本文将介绍在 ArcMap 中栅格剪辑的两种技术。

如何在 ArcMap 中进行栅格剪辑

现在我们以 Wyoming(美国怀俄明州)为例,如果想剪辑怀俄明州,首先需要的是确切形状的一个多边形边界,

以下是栅格剪辑的分步说明:

1.ArcToolbox 栅格剪辑工具

利用数据管理工具箱中的栅格剪辑工具。如果您想跟随以下步骤进行操作,那么需要一个栅格图像和一个多边形边界。在本例中,我们使用的是 Natural Earth 数据,或者您也可以使用 GIS 数据。

步骤1.在 ArcToolbox 中选择剪辑工具

在 ArcToolbox (Data Management > Raster > Raster Processing > Clip) 中,双击剪辑工具。

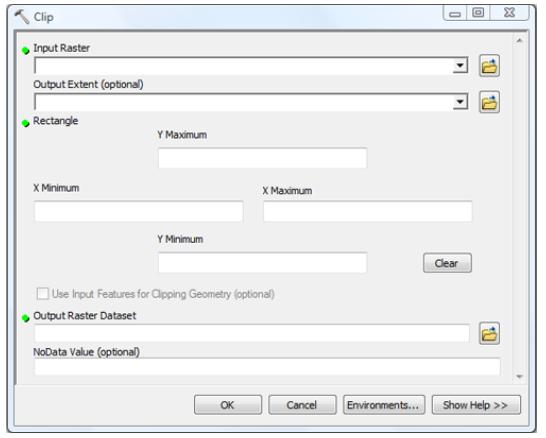

在ArcToolbox中选择剪辑工具

步骤2.填写字段

  • 输入栅格(必填):这是要剪辑的栅格,“Shaded Relief” 栅格。
  • 输出范围(可选):这是要剪辑的多边形边界,可选择多边形数据集中的特定记录,它将仅剪辑此边界。在此示例中,将选择怀俄明州的多边形,然后将其拖放到字段中。如果有坐标而不是多边形范围,请键入X、Y的最大值和最小值。
  • 输入要素剪辑几何体(可选):此复选框将栅格剪辑到多边形边界,我们希望剪辑到怀俄明州,因此在复选框中插入复选标记。
  • 输出栅格数据集:这是输出(剪辑的栅格)的名称,为输出添加扩展名,如 TIF、IMG 或 JPG。
  • NODATA 值(可选):这意味着在输出栅格数据集中具有指定值的所有像素都将设置为 NoData,可在此字段中更改此值。

填写字段

步骤3.运行工具

点击 OK,运行 “Clip” 工具。最后,该工具会将栅格剪辑到多边形范围。

梯段工具

2.利用图像分析工具栏剪辑栅格

图像分析工具栏方法,它主要优点是可以在导出最终结果之前将其可视化。从本质上讲,可以创建临时栅格,以下是使用 ArcGIS 中的图像分析工具栏剪辑栅格的步骤:

步骤1.启用图像分析工具栏

启用图像分析工具栏(Windows > Image Analysis),此时将在 ArcMap 中显示图像分析窗口窗格。

启用图像分析工具栏

步骤2.选择要剪辑的栅格

在图像分析工具栏中,选择要剪辑的栅格,确保选中该复选框并高亮显示该栅格。如果不突出显示图像分析工具栏中的栅格,则剪辑按钮将显示灰色。

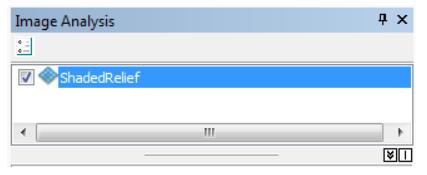

选择要剪辑的栅格

步骤3.选择要剪辑的多边形边界

选择要用来剪辑栅格的多边形记录。

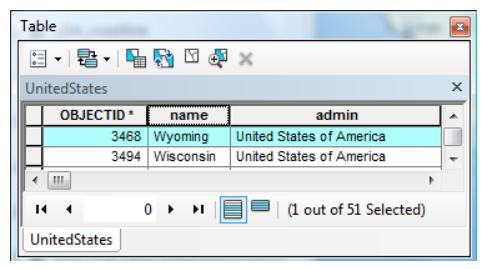

选择要剪辑的多边形

步骤4.点击剪辑图标

点击图像分析工具栏中的 “clip” 按钮,这将创建临时栅格,可查看临时剪辑的栅格,以了解其在导出时的外观。现在所要做的就是保存此剪辑的栅格。

保存剪辑栅格

步骤5.导出栅格

在图像分析工具栏中,高亮显示工具创建的新剪辑栅格,单击导出按钮保存新的剪辑图像。

导出栅格

选择要保存文件的位置和名称,还可以更改剪辑栅格的单元格大小和格式。最后,单击 “save” 以导出栅格。

为什么要剪辑栅格?

剪辑栅格意味着可以节省更多的时间,在更大程度上处理数据确实会给您以及处理器带来压力。例如,卫星图像和激光雷达数据是需要处理的工具,而在使用栅格数据时可以节省时间,进而缩短处理时间,大大提高工作效率。
