摘要: 栅格数据模型是一种以行列表示空间位置的二维空间模型。它在表达地理实体时，把地理表面假设为笛卡儿面，并对 其进行分解，地理实体用网格单元的行和列作为位置标识符，每个像元与实体的属性为一对多的映射关系。由于栅格模型 是图层分割式的数据模型，其数据结构简单，易于表达...
栅格数据模型是一种以行列表示空间位置的二维空间模型。它在表达地理实体时，把地理表面假设为笛卡儿面，并对 其进行分解，地理实体用网格单元的行和列作为位置标识符，每个像元与实体的属性为一对多的映射关系。由于栅格模型 是图层分割式的数据模型，其数据结构简单，易于表达和推述，空间分析和地理现象模拟也比较容易，例如，叠加分析等。并有利于与遥感、数字地形模型（DTM）数据进行匹配分析和 地图影像化，此外栅格数据输出快速、成本低。栅格数据对 地理空间的单层次分解，注意整体空间的描述，缺乏实体的 结构信息，难于提取单个实体，例如，点、线。栅格数据对 于投影变换，边缘检测和影像分割较复杂，栅格模型数据量大，空间定位精度不高，图形质量低。

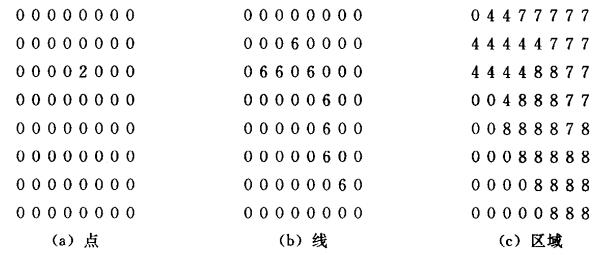

栅格数据由于数据是以规则的阵列来表示空间地物分布，每个数据表示地物的属性特征，如下图所示。在栅格数据中，点用一个栅格单元表示（见下图a）；线状地物用一组相邻沿 线栅格单元表示，每个单元最多只有两个相邻单元在线上 （见下图b）；面用记有区域属性的相邻栅格的集合表示，每个栅格单元可多于两个的相邻单元同属于一个区域（见下图c）。遥感图像属于典型的栅格数据。栅格数据的主要特点是： 属性明显、定位隐含。由于数据直接记录属性的指标或属性本身，而所在位置则根据行列号转换为相应的坐标，也就是说定位是 根据数据在数据集之中的位置得到的。由于栅格阵列容易为 计算机存贮、操作和显示，因此这种结构容易实现，算法简单，且易于扩充、修改，也很直观，特别是易于同遥感图像的结合处理。栅格数据表示地表是不连续的量化值和近似离散的数据。在栅格数据中，地表被分成相互邻接、规则排列的矩形方块，每一个方块与一个栅格单元相对应。但由于在一个栅格的地表 范围内，可能存在多于一种的地物，而表示在相应栅格数据中 常常只是一个代码。这类似于遥感图像的混合象元问题，图像 上记录的光谱数据是每个象元所对应的地表区域内所有地物类型 的总和。因而，这种误差不仅有形态上的几何畸变，还大量包括属性方面的混杂。
栅格数据主要可由四个途径得到，即：①手工在专题图上 均匀划分网格，逐个网格目视决定其代码，最后形成栅格 数字地图文件；②数字化仪手扶或自动跟踪数字化地图，得到矢量结构数据后，再转换为网格结构；③扫描数字化 仪逐点扫描专题地图，将扫描数据重采样和再编码得到栅格数据；④分类影像输入即将经过分类解译遥感影像数据直接或重采样后输入，作为栅格数据的专题地图。
