DC-DC电路的定义

广义:凡是直流变换成直流的电路都可成为DC-DC电路,常见的有开关变换和线性变换两种方式。

狭义:通过开关变换方式将直流变换成直流的电路称为DC-DC电路。

DC-DC电路必须有调整管,调整管工作于开关状态或线性放大状态就决定了其工作方式。

线性变换方式效率低,只有30%~50%,调整管需要外加散热板;

开关变换方式效率最高可达98%,几乎不需要外加散热板。

DC-DC电路的分类

1.升压、降压和变极性类

2.电流反馈和电压反馈类

3.隔离和非隔离类

4.同步和异步类

同步类效率高,适合大功率场合,效率可达98%,应用较为广泛,但纹波干扰大,在输入输出端增加纹波抑制电路。

工作原理

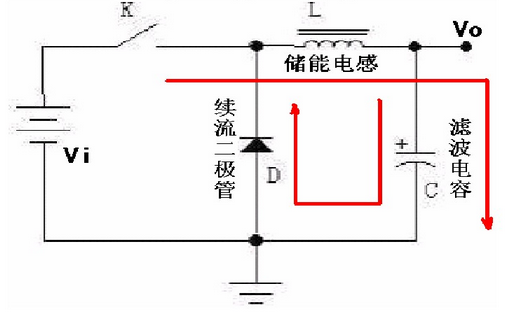

如图所示,基本电路开关K(实际电路中为三极管或者场效应管),续流二极管D,储能电感L,滤波电容C等构成。

当开关闭合时,点源通过开关K、电感L给负载供电,并将部分电能储存在电感L以及电容C中。由于电感L的自感,在开关接通后,电流增大得比较缓慢,即输出不能立即达到电源电压值。一定时间后,开关断开,由于电感L的自感作用(可以比较形象的认为电感中的电流有惯性作用),将保持电路中的电流不变,即从左往右继续流。这电流流过负载,从地线返回,流到续流二极管D的正极,经过二极管D,返回电感L的左端,从而形成了一个回路。

通过控制开关闭合跟断开的时间(即PWM脉冲宽度调制),就可以控制输出电压。如果通过检测输出电压来控制开、关的时间,以保持输出电压不变,这就实现了稳压的目的。

MC34063A组成的DC-DC电路

MC34063A简介:

1.能在3.0~40V的输入电压下工作;

2.带有短路电流限制功能;

3.低静态工作电流;

4.输出开关电流可达1.5A;

5.输出电压可调;

6.工作频率从100HZ~100KHZ;

7.可构成升降压或反向电源变换器;

8.基准电压VREF=1.25V。

DC-DC电路MC34063A电路图

极性反转
